三菱HG-RR153B带制动交流伺服电机结构

　　在自动化产线的垂直轴传动、机床进给轴、起重类小型执行机构这类需要断电锁止的应用场景里，带制动器的交流伺服电机是核心驱动部件，这款HG-RR153B规格的伺服结构，完全匹配这类场景的实际使用需求。从实际选型适配的角度看，这类带制动的伺服电机，核心解决的是普通伺服断电后轴系自由窜动的问题——比如垂直布置的滚珠丝杠轴，一旦设备断电或者触发急停，没有制动结构的话，负载会在重力作用下滑移，轻则造成工件定位偏差，重则撞坏刀具、工装甚至引发安全事故，内置的失电制动器在供电断开时会通过弹簧压紧摩擦副，直接锁死电机输出轴，保持轴系位置固定，供电恢复后制动器自动释放，不影响正常伺服运行。

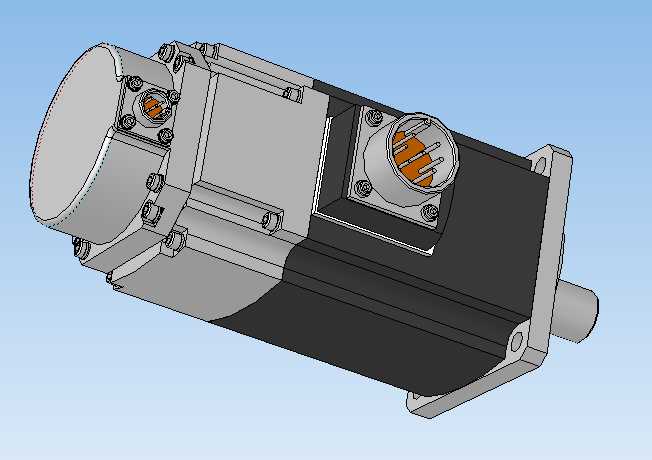

　　从结构设计的思路来看，这款电机采用集成式布局，将制动模块、定子转子组件、编码器反馈单元、动力与信号接插件全部整合在同一机壳内，没有额外外置的制动附件，能大幅减少安装时的空间占用。机壳主体采用方形带安装法兰的结构，输出端的法兰带定位止口与安装孔位，和常规同功率段伺服的安装尺寸保持通用互换性，设备升级替换时不需要重新加工安装位。后端的制动模块与编码器端盖采用螺栓拼接结构，端盖上预留的接线接插件分别对应动力输入、制动供电、编码器信号传输，接插件采用航空插头形式，带定位卡扣与密封结构，车间多尘、有少量切削液飞溅的环境下也能保证连接可靠性，避免接线松脱或者进液造成的信号故障。

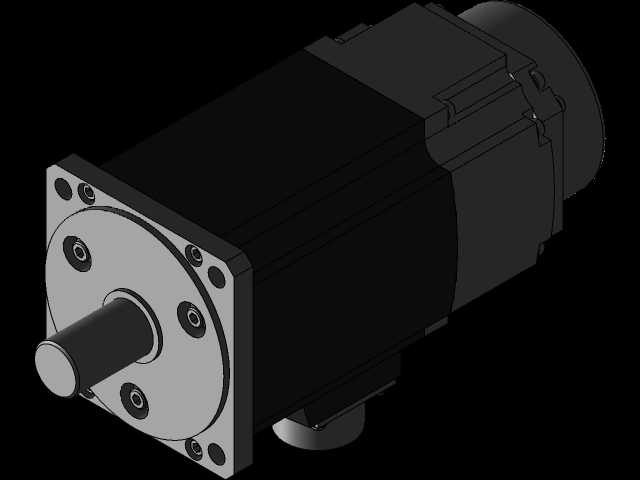

　　从安装边界的尺寸逻辑来看，这款电机的方形机壳侧边预留了足够的扳手操作空间，安装时紧固法兰螺栓不需要额外避让周边结构，输出轴采用带键槽的圆柱轴结构，和联轴器、同步带轮的配合公差采用基孔制过渡配合，能保证传动时无间隙，满足伺服系统高响应的传动要求。机身侧面的接插件出线方向可以根据安装空间调整，接插件本身可以旋转90度固定，不管是电机水平安装还是垂直安装，都能选择最合适的出线方向，避免线缆过度弯折造成的线芯断裂问题。制动器的摩擦副设计在电机后端轴段，和转子轴同轴布置，制动时的制动力矩直接作用在电机轴上，不需要经过额外的传动环节，锁止响应速度快，不会因为传动间隙造成锁止位置偏差。

　　在实际功能特性上，这款交流伺服的定子绕组采用集中绕组设计，配合高磁导率的硅钢片铁芯，能在较小的机身体积下输出足够的额定转矩，内置的制动器采用失电制动设计，正常运行时制动器线圈通电吸合摩擦片，不会额外增加电机的运行阻力，只有断电时弹簧压紧摩擦片实现锁止，制动转矩匹配电机的额定输出转矩，能保证额定负载下的锁止可靠性，不会出现负载滑移。编码器端采用高分辨率的反馈元件，和后端盖集成固定，防护等级和机身保持一致，不需要额外做防护处理。整个电机的散热结构通过机壳的金属壳体自然散热，方形壳体的表面积比圆形壳体更大，连续运行时的温升控制更稳定，不需要额外加装散热风扇，减少了故障点，也降低了运行时的噪音。

　　在做设备三维布局时，这款电机的模型可以直接导入装配体，安装法兰的止口尺寸、安装孔位间距、输出轴直径与伸出长度、接插件的位置与突出高度都和实物完全一致，布局时可以提前核对周边的钣金护罩、走线槽、传动部件的干涉情况，比如垂直轴安装时，要预留出后端接插件的插拔空间，还要保证电机机身和周边的线缆、管路保持至少5mm以上的安全间隙，避免运行时的振动造成摩擦破损。另外在选型校核时，要注意制动器的供电回路需要和伺服的使能回路做互锁，避免制动器未完全释放时电机就输出转矩，造成摩擦片异常磨损，这部分在结构设计时也要预留制动回路的接线空间，和动力线、编码器线分开布线，减少信号干扰。
