1500mm长带穿孔皮带输送机构布局设计

　　这款带穿孔皮带的输送设备，核心面向需要同步实现物料输送与工位定位、透气散热、碎屑漏排的生产场景，在电子元器件组装、小型五金件加工、食品分装、光伏小组件转运等产线中都有广泛适配空间。区别于普通平皮带输送机，穿孔式皮带的设计初衷，是解决常规输送过程中无法配合气嘴吸附定位、加工碎屑无法及时排出、轻质物料易打滑偏移的痛点，在需要配合视觉检测、工位钻孔、小件吸附移栽的工序段，这类输送结构的适配性远高于普通平带输送设备。

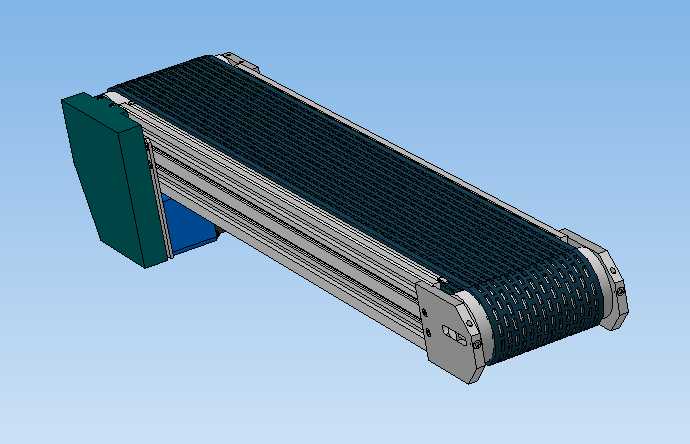

　　从结构布局来看，整机采用两端主从动辊筒张紧的经典带式输送架构，两侧采用挤压铝型材作为主体支撑框架，型材槽道可直接适配各类传感器、挡停机构、导向条的安装，无需额外焊接支架，能大幅缩短产线改造的安装周期。驱动端采用侧装式驱动布局，将动力组件布置在设备进料端侧方，既避免了端部驱动带来的安装空间浪费，也能减少输送面端部的干涉区域，方便上下游设备的对接。张紧机构集成在从动端辊筒的安装座上，通过两侧的调节螺栓即可实现皮带张紧度的微调，调节行程预留充足，能适配皮带长期运行后的拉伸变形补偿，日常维护无需拆解主体框架即可完成张紧操作。

　　设备的有效输送宽度适配常规小件输送需求，整体长度方向的安装边界控制在1500mm量级，机身整体高度可根据对接产线的高度需求搭配不同高度的支撑脚，支撑脚底部预留脚轮安装孔位，既可以做固定工位的刚性支撑，也可以加装脚轮实现工位间的灵活转场。皮带表面的穿孔采用等距阵列排布，孔位精度控制在合理公差范围内，既可以配合下方的真空腔实现轻质小件的吸附固定，避免输送过程中物料偏移，也能让加工过程中产生的细小碎屑、切削液通过孔洞漏到下方的接屑槽中，保持输送面整洁，减少碎屑卡滞皮带带来的磨损问题。

　　在设计细节上，辊筒表面做了防滑滚花处理，避免皮带运行过程中出现打滑丢转的问题，两侧的皮带导向边采用低摩擦系数的耐磨条材质，既可以限制皮带的运行跑偏量，也能减少皮带侧边的摩擦损耗，延长皮带的使用寿命。设备的两侧框架预留了充足的安装槽位，可根据实际使用需求加装光电传感器、挡停气缸、导向护栏、扫码支架等附属组件，无需对主体结构做二次加工。整体结构没有冗余的设计部件，所有受力部件都经过载荷校核，在常规小件输送的载荷工况下，框架变形量控制在允许范围内，运行过程中皮带运行平稳，抖动量小，能满足视觉检测工位对输送面稳定性的要求。

　　从实际选型适配的角度来看，这类穿孔皮带输送结构，不需要额外定制特殊的型材或加工件，大部分零部件都可以采用行业通用标准件，采购成本可控，装配难度低，适合中小规模产线的快速搭建。穿孔的孔径与孔距可以根据实际输送的物料尺寸、吸附力需求做灵活调整，不需要改动主体框架结构，只需要更换对应参数的皮带即可适配不同的生产工况。设备的驱动端可以根据产线的速度需求搭配不同减速比的减速电机，既可以实现恒定速度的连续输送，也可以搭配伺服电机实现精准的定距输送，配合移栽机构完成物料的自动上下料动作。在需要透气输送的场景，比如热加工后的小件冷却输送，穿孔结构还能让上下空气形成对流，加快物料的冷却速度，缩短产线的冷却工位长度，节省车间的占地空间。
