可移动斜置式带式物料输送设备结构

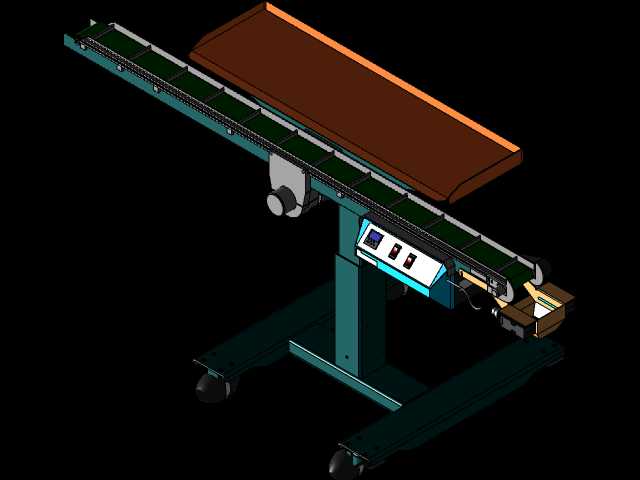

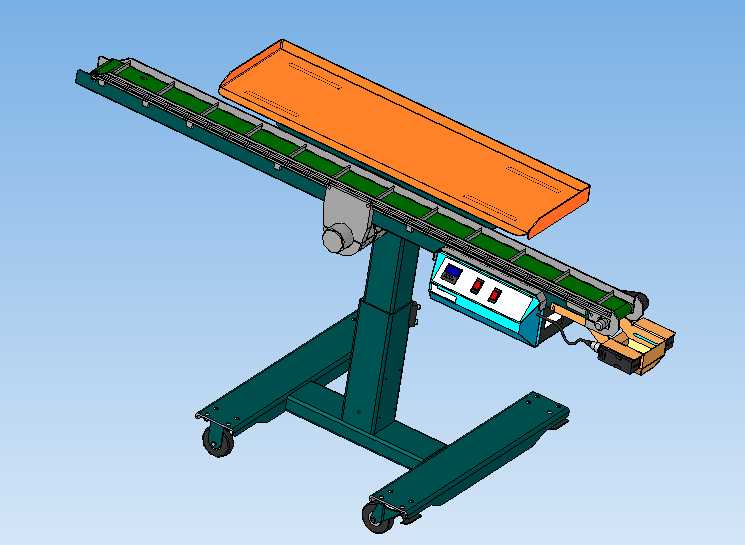

　　这款带式输送结构的设计初衷，是匹配小件袋装、盒装产品的包装工序段衔接需求，常见于食品、日化、小五金件的自动化包装线末端或上料端，用来在自动装袋机、封口机与后续分拣、装箱工位之间搭建连续的物料传输通道，替代人工逐件转运的重复作业，降低工序间的物料堆积与等待损耗。从实际落地的工况来看，这类输送设备常布置在车间内工位间距1-3米的短距离传输场景，不需要做长距离跨区域输送，因此整体机架采用单立柱悬臂支撑搭配H型落地脚轮的结构，脚轮带锁止结构，既可以根据产线调整需求快速推移换位，锁止后也能保证运行过程中机架无明显晃动，适配多品种小批量生产的柔性产线布局要求。

　　设备的输送面采用倾斜布置，倾角控制在15度以内，避免表面光滑的盒装、袋装物料在传输过程中出现下滑偏移，输送皮带表面做了浅防滑纹理处理，针对重量在500g以内的小件物料，能保证传输过程中无相对滑动，输送速度可通过侧挂的控制盒进行无级调节，匹配前后端设备的运行节拍，控制盒集成了启停开关、速度调节旋钮与运行状态指示灯，操作高度设置在站立作业人员的手肘高度位置，不需要弯腰或抬手即可完成参数调整，符合车间作业的人机工程要求。

　　机架上方设置的橙色挡料罩，是设计中容易被忽略的实用结构，一方面可以阻挡传输过程中因设备振动弹起的物料，避免小件物料从皮带侧边掉落至地面造成污损，另一方面也能在车间顶部照明反光时，减少皮带表面的反光干扰，方便工位旁的作业人员或视觉检测设备识别物料位置，挡料罩采用薄钣金折弯成型，通过快拆螺丝固定在机架两侧的安装座上，日常清理皮带表面积尘、更换易损件时可以快速拆卸，不需要拆解整个机架结构。

　　从安装边界来看，设备整体的落地占用宽度控制在0.8米以内，长度根据输送需求可在1.2米到2米区间调整，立柱的高度支持100毫米范围内的微调，用来适配不同高度的前后端设备出料口高度差，避免出现物料跌落高度过大导致的包装破损问题。驱动单元采用减速电机直连主动辊的结构，没有额外的链传动或带传动减速机构，减少了日常维护的润滑点与易损件数量，电机侧挂在机架出料端的侧面，不占用皮带下方的通行空间，也避免了物料掉落时卡入传动结构的风险。

　　出料端设置了导向溜槽结构，溜槽的宽度与皮带宽度一致，表面做了光滑圆弧过渡，物料从皮带末端输出后会顺着溜槽顺滑滑入下一工位的接料结构内，不会出现卡料、磕碰的问题，溜槽的倾斜角度可以根据接料位置做小范围调整，适配不同高度的接料容器。整个设备的结构设计优先考虑了车间使用的维护便捷性，所有的辊筒轴承都采用免维护的密封轴承，日常使用只需要定期清理皮带表面的残留杂物、检查皮带张紧度即可，皮带张紧结构设置在主动辊两端的安装座上，通过调节螺栓即可快速调整张紧力，不需要拆解其他结构件。针对包装车间常见的粉尘、少量水渍环境，设备的电控部分都做了密封处理，控制盒的防护等级达到IP54，日常车间清洁时的少量溅水不会影响电控元件的正常运行，机架表面采用喷塑处理，相比喷漆层更耐磕碰，长期使用不会出现漆层脱落生锈的问题。在三维建模过程中，这类结构需要重点验证立柱的受力变形量，尤其是悬臂伸出最长的工况下，要保证满负载运行时皮带的跑偏量控制在允许范围内，同时脚轮的承重选型要匹配整备重量加上满载物料的总重量，避免推移过程中出现脚轮变形损坏的问题，所有的安装孔位都要预留足够的装配调节余量，抵消钣金焊接、机加工过程中产生的形位公差，保证实际装配时不需要额外配焊、打磨即可顺利组装。
