带收纳卷线结构的多插孔排插结构设计

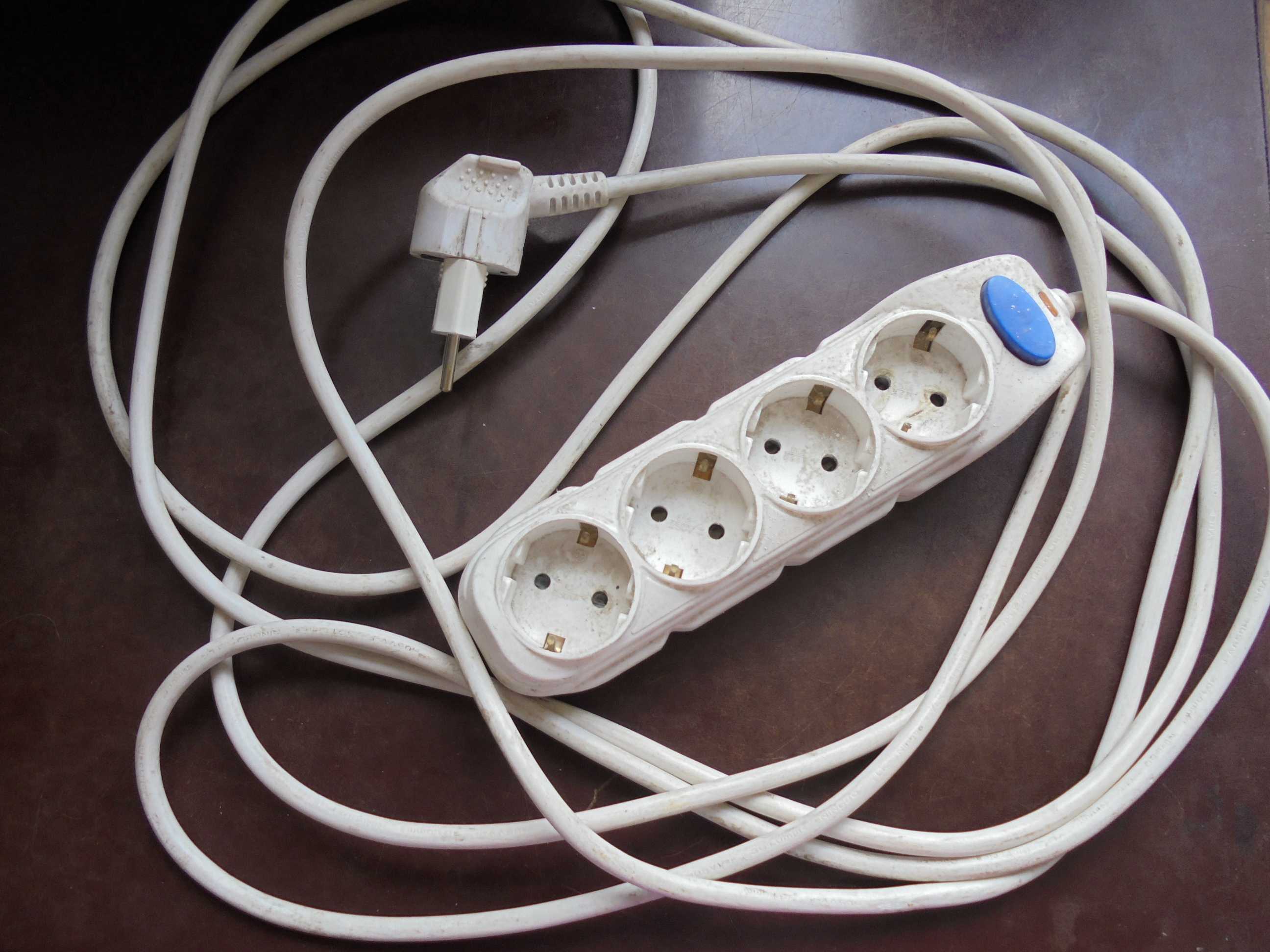

　　日常工位布线、临时展会供电、户外作业临时取电场景里，传统排插的电源线要么长度不足需要额外搭配拖线板增加接插节点，要么过长的线缆随意拖拽堆积，既容易被过往人员踩踏造成绝缘层破损引发漏电风险，杂乱的线缆也会挤占操作空间，甚至勾挂过往设备、物料引发安全隐患。这款带集成卷线结构的多插孔排插，就是针对这类实际使用痛点做的结构优化设计，在常规排插的供电扩展功能基础上，把线缆收纳结构直接集成在排插本体内部，不需要额外搭配绕线器或者理线带，就能根据实际使用距离拉出对应长度的电源线，多余的线缆全部收纳在排插壳体内，从根源上减少线缆外露杂乱的问题。

　　从结构设计逻辑来看，这款排插没有采用市面上常见的外置绕线柱结构——那种结构虽然实现简单，但绕线后线缆裸露在外，积灰、磕碰损伤的概率很高，而且外置绕线凸台会大幅增加排插的整体外形尺寸，不利于包装运输和日常收纳。这款设计把卷线盘结构完全内置在排插下半部分的壳体内，卷线盘采用涡卷弹簧作为回卷动力，搭配单向锁止卡扣，用户拉出线缆到需要长度时，卡扣会自动卡入卷线盘的定位齿槽，固定线缆伸出长度，不会因为弹簧回拉力把线缆往回扯；需要收纳线缆时，只需要轻轻向外拉动一下线缆触发解锁结构，涡卷弹簧就会带动卷线盘平稳回转，把外露的线缆整齐缠绕在卷线盘的线槽内，整个收纳过程不需要手动绕线，操作顺畅不会出现线缆拧转、打结的问题。

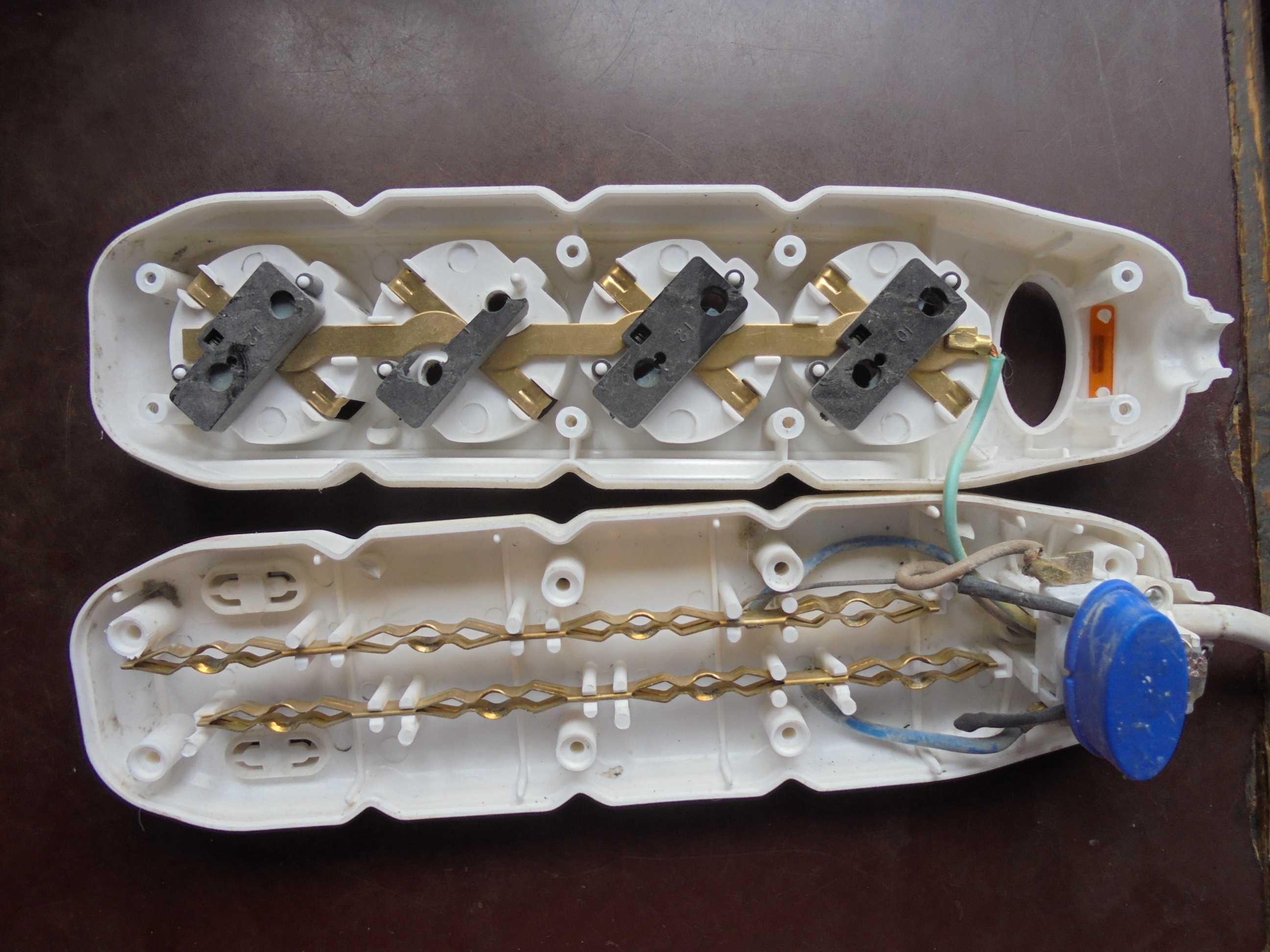

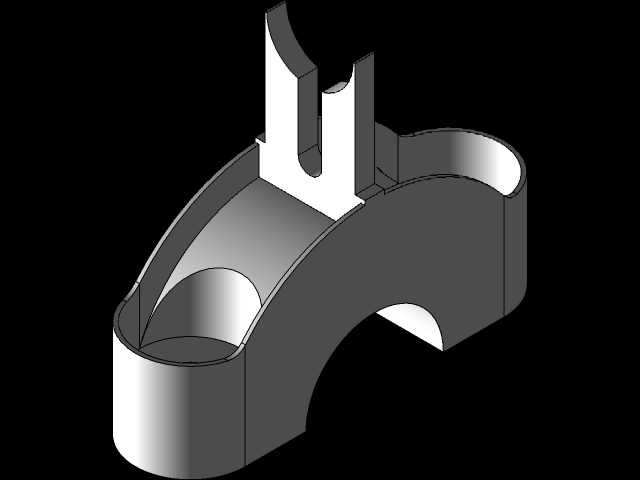

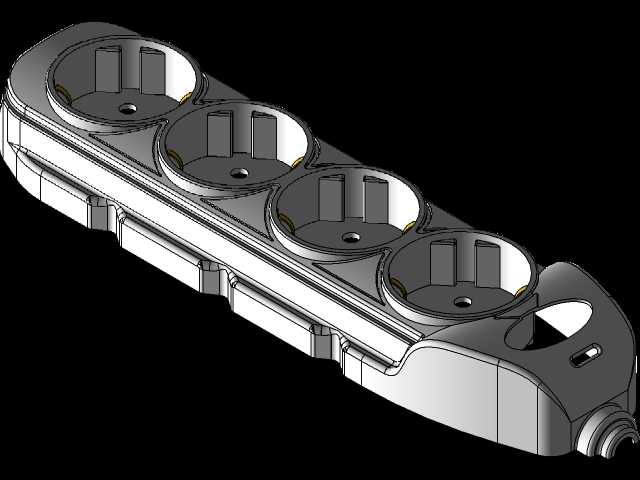

　　排插的上半部分是供电插位区域，一共设置了四个国标组合插孔，每个插孔都做了独立的安全保护门结构，未插入插头时保护门处于闭合状态，能避免异物意外插入插孔引发触电风险，适合有孩童的家庭或者人员流动较大的公共场景使用。插孔之间的间距做了优化设计，相邻两个插孔的中心距留足了大尺寸电源适配器的安装空间，不会出现插了一个大块头适配器就挤占相邻插位的情况，四个插位可以同时满负荷使用，不会出现空间浪费。排插的进线端也就是线缆和壳体连接的位置，做了加长的橡胶应力缓释护套，线缆反复弯折、拉扯的时候，应力会被护套分散，不会集中在焊锡接点位置造成线芯断裂，大幅提升线缆的弯折使用寿命。排插末端的电源插头采用一体化注塑成型结构，插片和线缆的连接位置做了加固处理，插头插拔的手感松紧适度，插入插座后不会因为轻微拉扯就松脱断电。

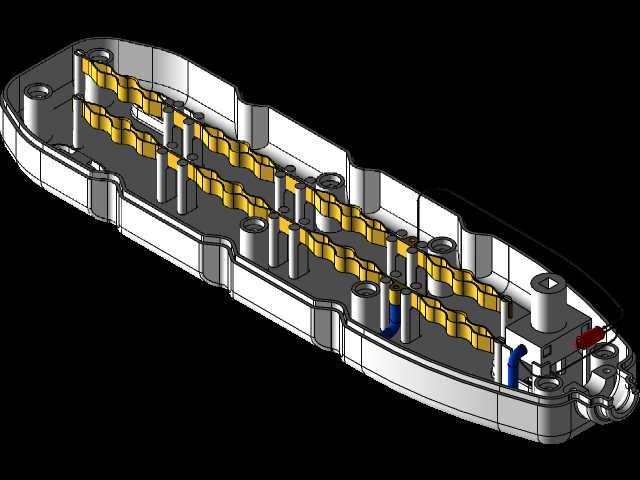

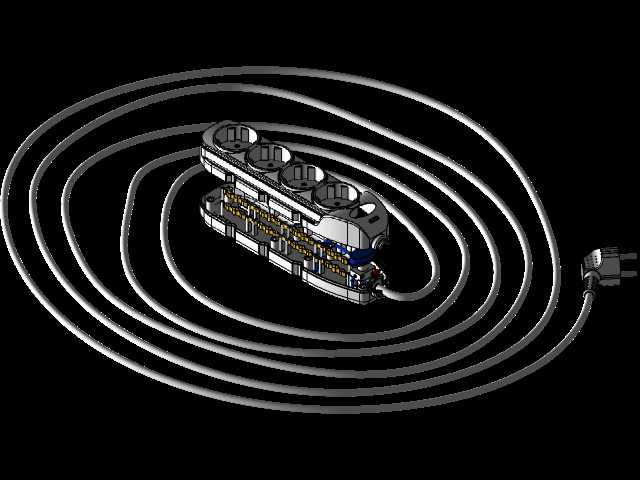

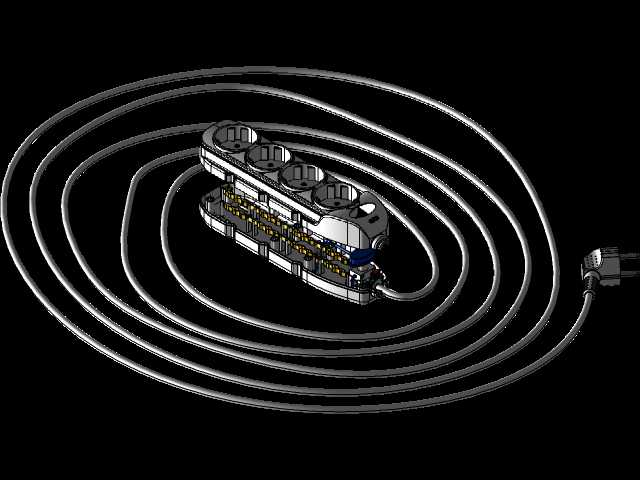

　　从安装边界和外形尺寸来看，这款排插的整体轮廓做了圆弧过渡处理，没有尖锐的棱角，放置在桌面、地面时不会刮伤接触面，壳体底部设置了四个防滑硅胶垫，放置在光滑的桌面、瓷砖地面上时不会轻易滑动，就算拖拽插头插拔的时候，排插本体也能保持稳定不会跟着移位。内置卷线盘的线槽容量可以容纳五米长度的三芯电源线，完全覆盖日常办公、家庭使用的常规取电距离，不需要额外接长拖线板。排插的壳体采用阻燃PC+ABS合金材质，满足电器外壳的阻燃等级要求，就算内部出现异常过载升温，壳体也不会出现明火蔓延的情况。内部的导电铜条采用一体化冲压成型结构，没有多余的焊接接点，导电接触电阻更小，大电流负载下的发热量更低，长期使用的稳定性更高，铜条的厚度和宽度都满足额定电流下的载流要求，不会出现满载时铜条过热软化的问题。

　　在实际工程验证阶段，这款排插的卷线结构做了上千次的拉出线、收回循环测试，涡卷弹簧的回卷力衰减控制在合理范围内，锁止卡扣的定位精度不会因为反复磨损出现卡滞、打滑的问题，线缆在反复卷绕的过程中，外皮的磨损量也在安全阈值内，不会因为长期卷绕出现绝缘层开裂的情况。和普通外置绕线排插相比，这款集成内置卷线结构的排插整体体积并没有增加太多，和常规同插位数的排插尺寸接近，不管是放在工具包内随身携带，还是放在桌面日常使用，都不会占用过多空间，适配的使用场景也更广泛，不管是家庭日常供电扩展、办公工位设备供电，还是维修作业临时取电、小型展会展位供电，都能很好的满足使用需求，解决传统排插线缆收纳不便的实际痛点。
