军绿色便携通讯对讲扬声终端结构设计

　　这款便携扬声通讯终端的结构设计，首先围绕户外复杂工况的使用需求展开，从外壳材质选型到内部腔体布局，都优先考虑抗冲击、防泼溅以及长时间手持操作的人机适配性。整机外壳采用玻纤增强尼龙材质，表面做哑光硬质氧化质感处理，边角全部做R3以上的圆弧过渡，避免跌落时应力集中导致壳体开裂，四个角内置隐藏式橡胶缓冲垫，从1.2米高度自由跌落至水泥地面时，可吸收70%以上的冲击能量，保护内部声学组件与电路模块不受损。

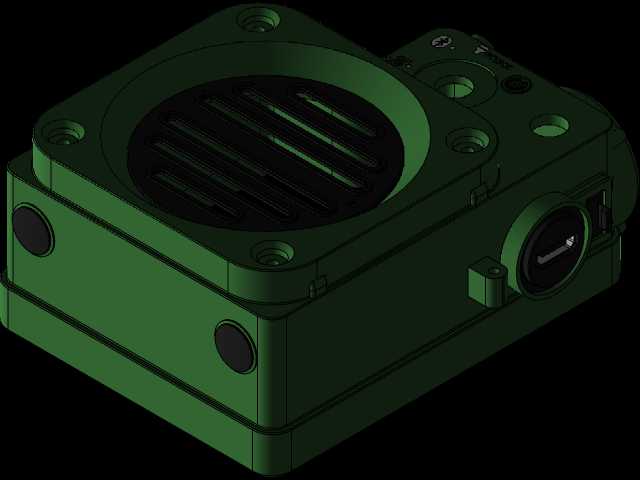

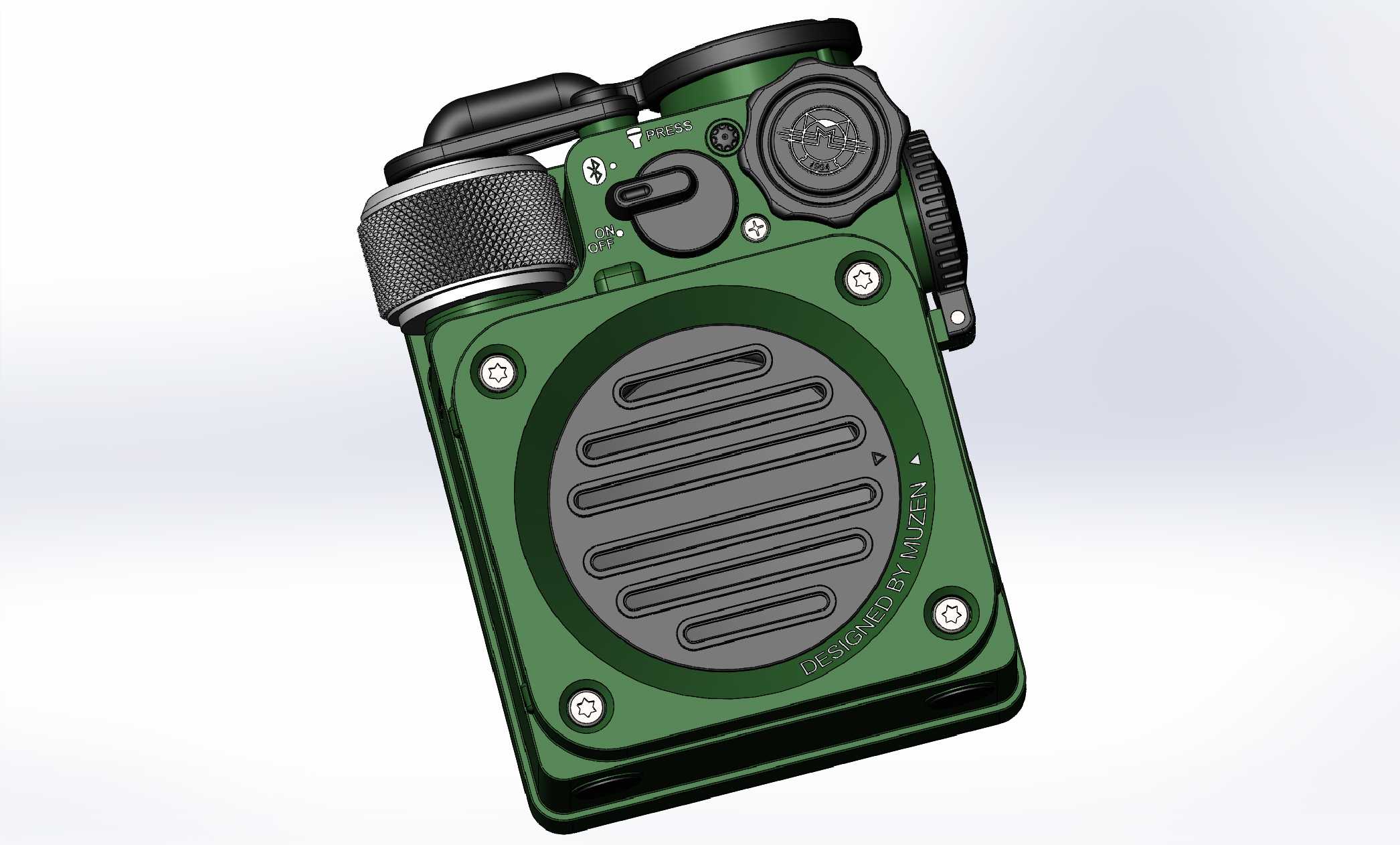

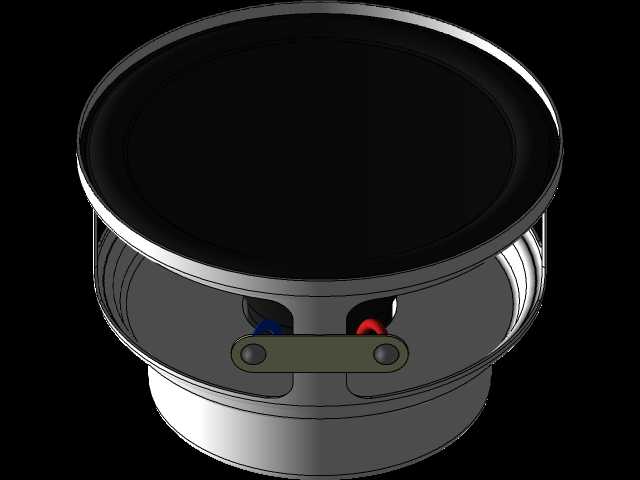

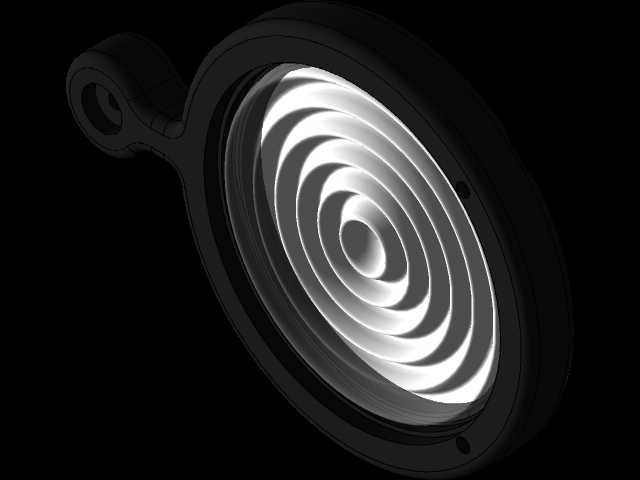

　　从功能布局来看，正面大尺寸扬声器出声网采用一体化格栅设计，格栅筋条厚度1.2mm，出声孔开孔率控制在32%，既保证足够的声压级输出，又能阻挡直径2mm以上的异物进入腔体，避免沙尘、碎石刺破扬声器振膜。扬声器腔体采用独立密封式设计，腔体容积经过声学仿真优化，配合1.5W全频动圈单元，在1米距离处声压级可达85dB以上，即使在嘈杂的户外工地、山林作业环境中，也能清晰传递语音信号，不会被环境噪声掩盖。

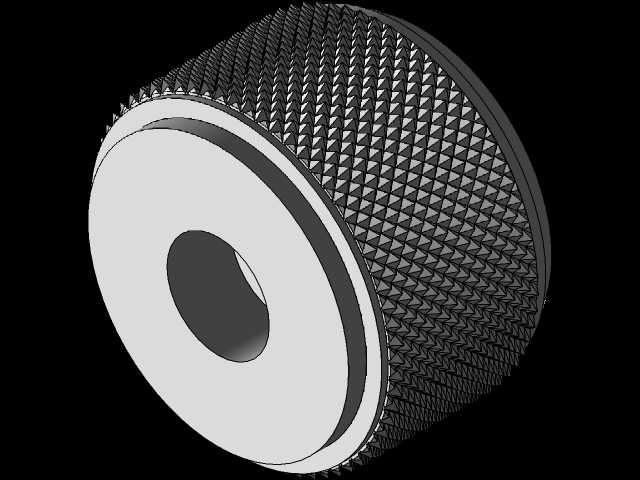

　　机身顶部集成了信道调节旋钮、电源开关与天线接口，旋钮表面做菱形滚花处理，滚花纹理深度0.3mm，佩戴防滑手套时也能精准转动调节，旋钮阻尼力矩控制在0.15N·m，转动时带有清晰的档位感，每旋转15度对应一个信道档位，避免误触导致信道偏移。侧面设置PTT发射按键与音量调节滚轮，按键突出壳体表面2mm，按压行程1.2mm，按压力度控制在3N，单次按压反馈清晰，长时间操作不会产生手指酸痛感；音量滚轮侧面做防滑凸点，凸点高度0.2mm，单手即可完成音量调节操作，无需双手配合。

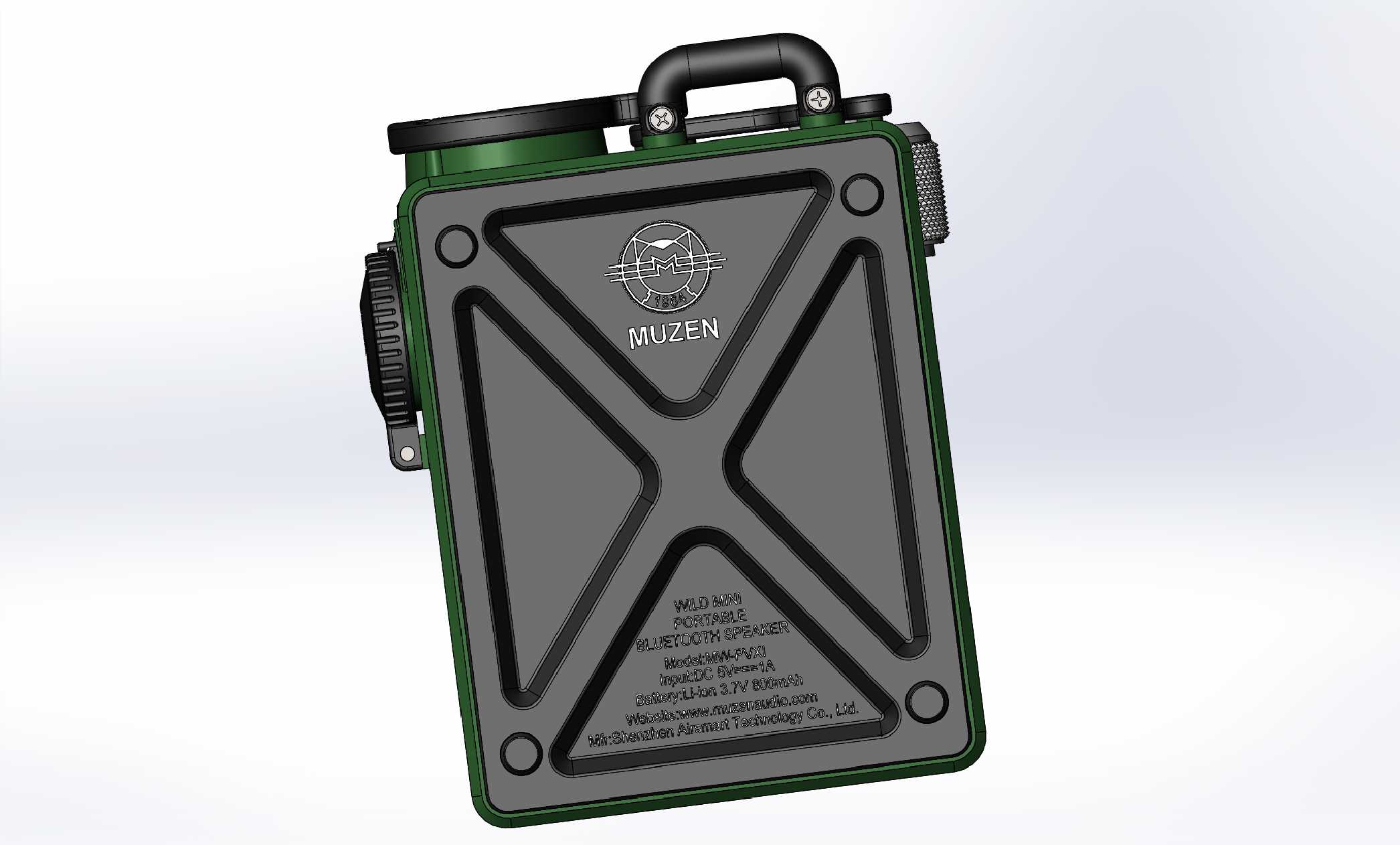

　　机身背部预留了背夹安装位与腰带挂扣接口，背夹采用弹簧钢材质，表面包裹软质TPU层，可夹持厚度在1mm到8mm之间的腰带、背包肩带，夹持力经过测试，在剧烈跑动、攀爬过程中不会出现脱落情况。整机外形尺寸控制在105mm65mm32mm，裸机重量控制在180g以内，长时间单手握持不会产生明显的负重感，安装边界方面，背部挂扣的安装孔位间距为40mm，兼容市面上主流的对讲机肩咪、车载固定支架的安装尺寸，无需额外加工转接件即可完成固定安装。

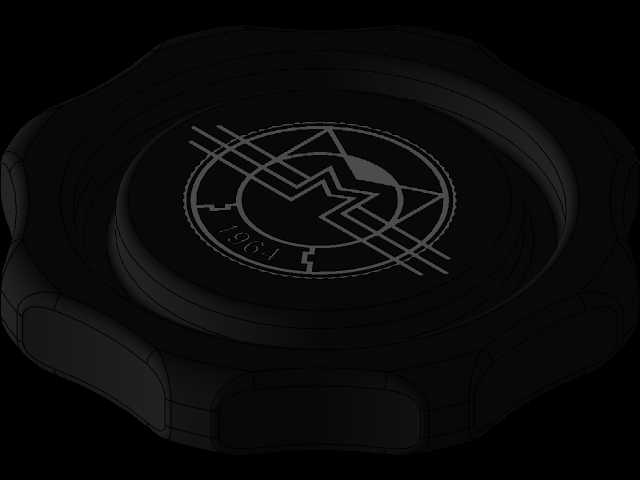

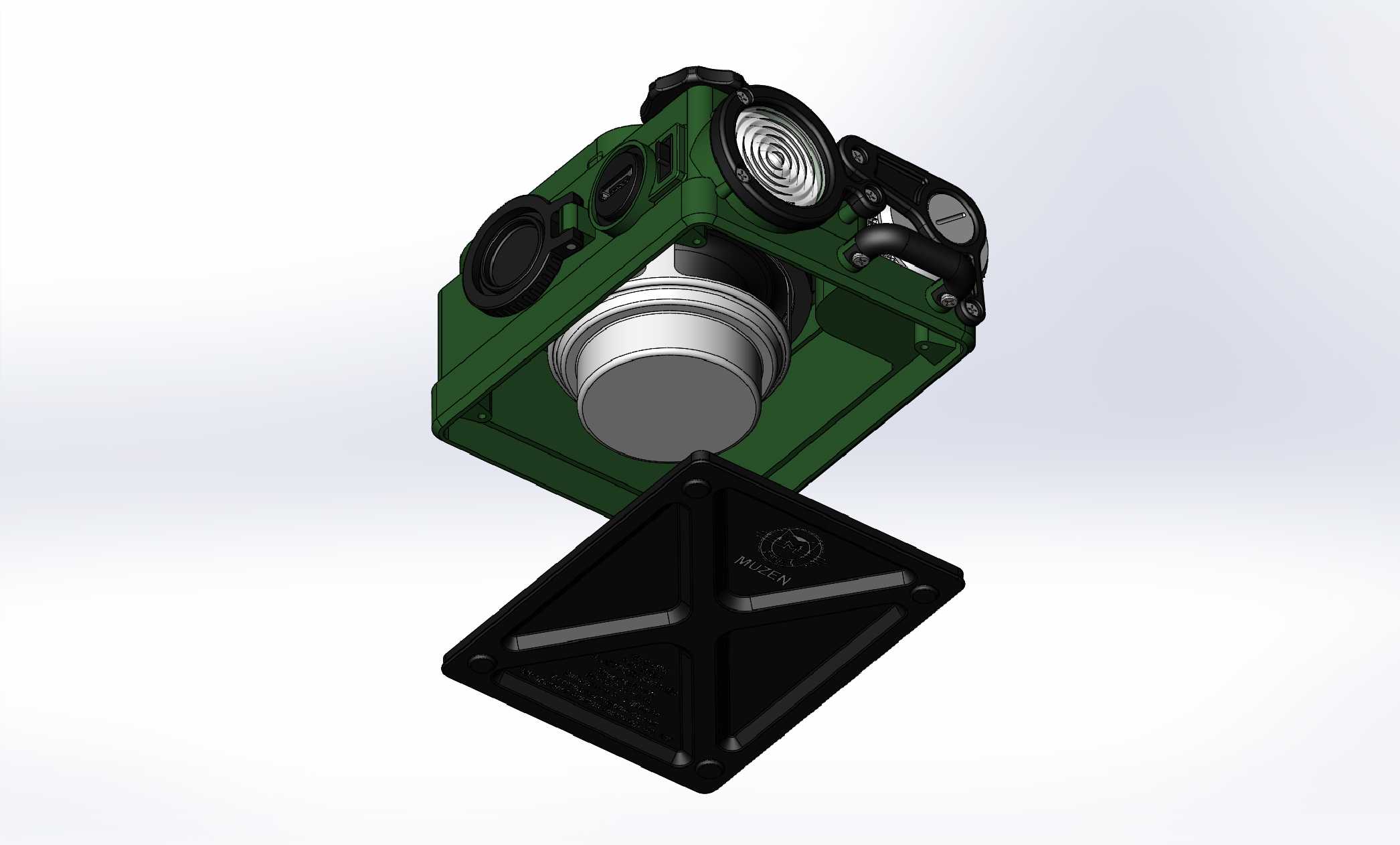

　　内部结构设计上，电路主板与扬声器腔体之间设置2mm厚的ABS隔音隔层，避免电路工作时的电磁干扰影响声学输出质量，电池仓采用独立密封胶圈设计，胶圈截面直径1.5mm，仓盖采用旋扣式锁紧结构，锁紧后可达到IP54级防护能力，可抵御日常泼溅的雨水与扬尘侵入。所有外部接口都设置了一体式橡胶防尘盖，防尘盖与壳体之间采用软胶连接带连接，避免防尘盖丢失，接口兼容通用的Type-C充电接口与3.5mm耳机接口，可搭配普通手机充电器与通用耳机使用，降低配件替换成本。

　　从声学设计细节来看，扬声器振膜采用纸基复合羊毛材质，低频响应下限可到300Hz，高频上限可达8kHz，语音频段（300Hz-3400Hz）内的频响曲线波动控制在±3dB以内，语音还原度高，不会出现声音发闷、尖锐刺耳的问题。出声腔体内部设置了两道导流筋，可引导声波均匀向外扩散，水平方向120度范围内声压级差不超过5dB，多人同时在设备周边时，都能清晰听到传出的语音内容，无需刻意对准出声方向。

　　操作逻辑上，所有功能按键都做了防误触设计，电源开关需要长按2秒才能触发开机或关机操作，信道调节旋钮在按压锁定后无法转动，避免放在背包、口袋中因挤压导致误开机、信道切换等问题。机身侧面还预留了外置天线的安装螺孔，螺孔采用标准SMA接口，在信号较弱的区域可更换高增益外置天线，提升通讯距离，螺孔内部设置防水密封圈，安装天线后不会影响整机防护性能。

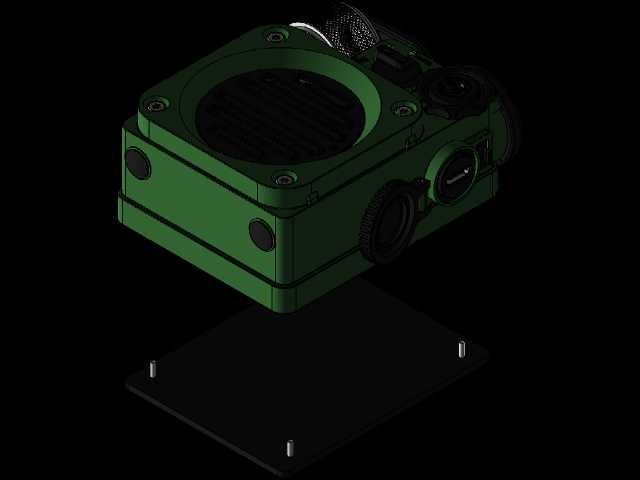

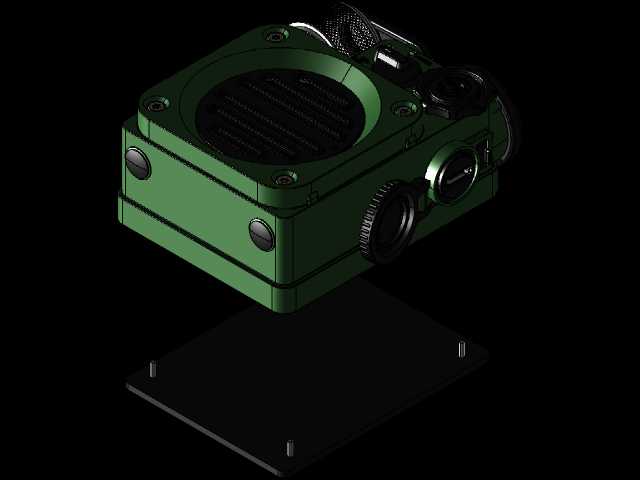

　　这款设备的结构设计充分平衡了防护性能、声学表现与人机操作体验，没有多余的装饰性结构，所有外观特征都服务于实际使用需求，壳体表面的防滑纹理、按键的阻尼参数、腔体的密封设计，都经过多轮实物测试验证，可满足户外作业、应急通讯、野外探险等多种场景的使用需求，结构拆分件数量控制在12个以内，装配工序简单，后期维护更换配件的难度较低，适合批量生产装配。
