大行程精密台钳研磨工装结构设计

　　在吹塑模具的铝块精加工环节，常规台钳的夹持行程、夹持精度往往难以满足大厚度铝块的加工需求，尤其是针对厚度达到127毫米的方形铝块研磨工序，普通台钳要么开口行程不足无法装夹工件，要么夹持刚性不够导致研磨过程中工件出现位移，直接影响铝块平面度、平行度的加工精度，最终导致模具装配后出现合模缝隙、飞边超差等问题。这款大规格精密台钳的设计初衷，就是为了解决车间内大尺寸铝块研磨装夹的痛点，在实际使用场景中，除了吹塑模具铝块的研磨装夹，它还可以适配板材类零件的铣削、打磨、划线工序，甚至在小型零件的组焊、装配环节也能作为稳定的夹持基准使用，覆盖车间内多工序的大尺寸工件装夹需求。

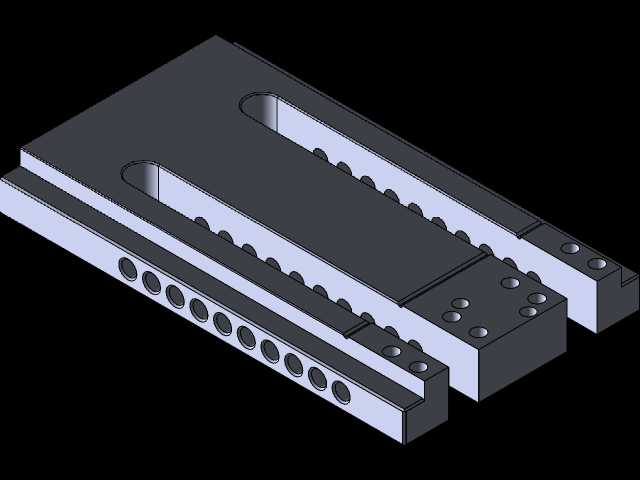

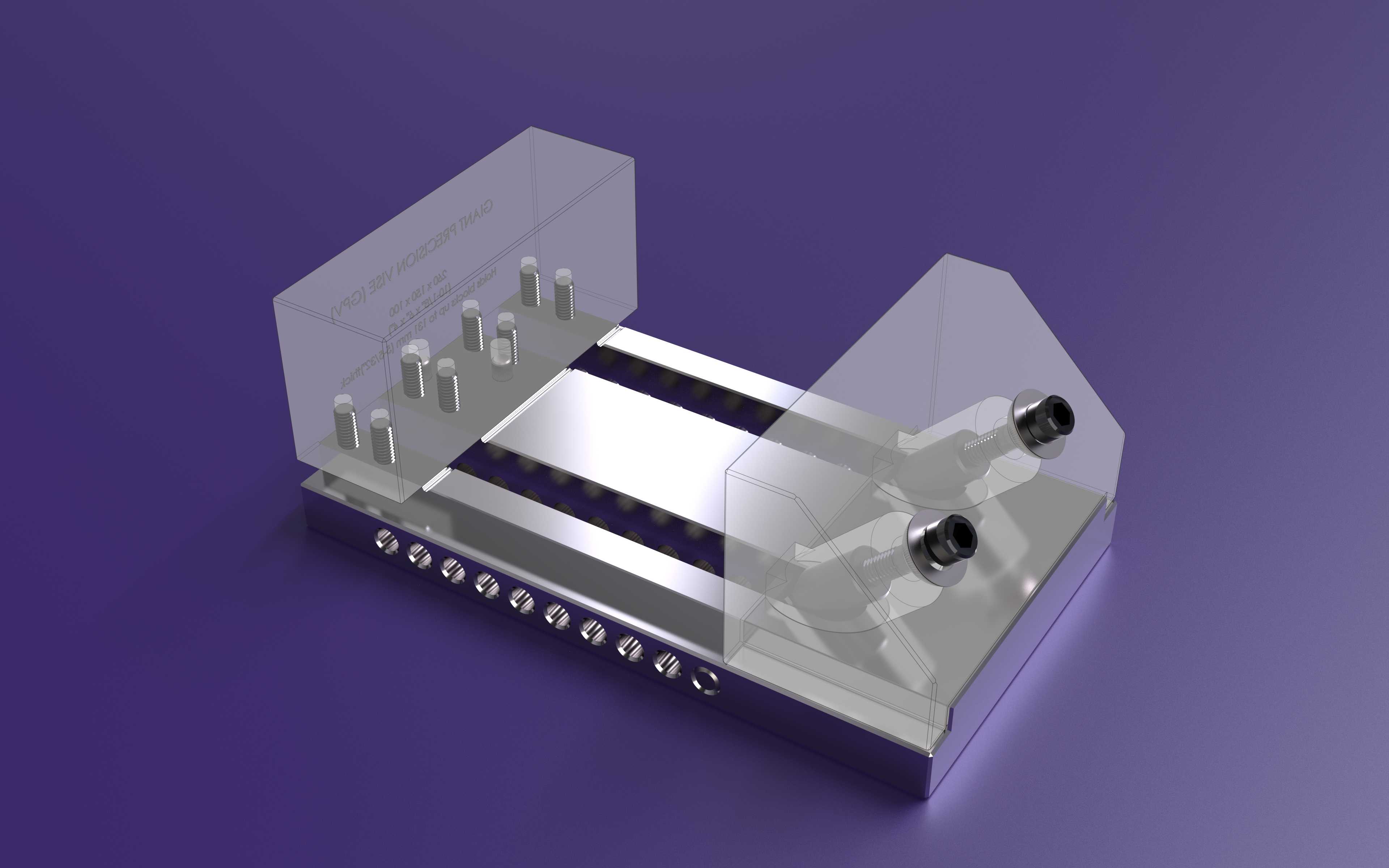

　　从功能特性来看，这款台钳的核心优势在于大开口行程与高夹持刚性的平衡，钳口的平行度在全行程范围内控制在0.02毫米以内，夹持大尺寸铝块时不会出现钳口上翘、工件倾斜的问题，活动钳身的导轨采用了加宽的矩形导轨结构，相比普通燕尾导轨的台钳，抗扭转能力提升了40%以上，研磨过程中承受侧向磨削力时不会出现钳身偏移，保证加工过程的稳定性。钳口表面做了细密的交叉网纹处理，夹持光滑铝面时不会出现打滑，同时网纹的深度控制在0.1毫米以内，不会在工件表面留下过深的夹痕，减少后续表面处理的工作量。固定钳身和活动钳身的基体都采用了高牌号铸铁铸造，经过两次时效处理消除内应力，长期使用不会出现形变，精度保持性优于普通焊接结构的台钳。

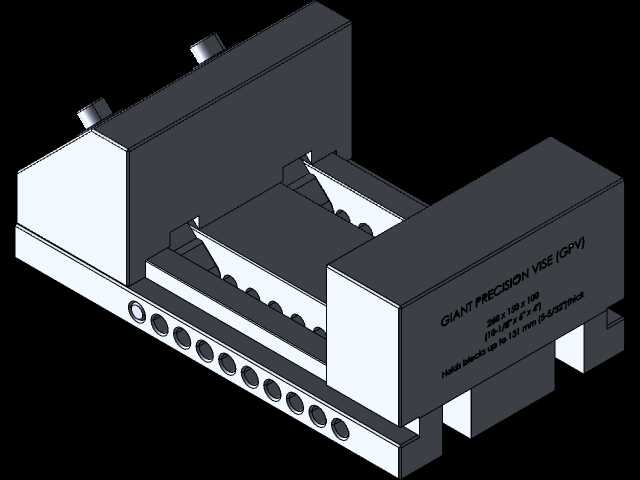

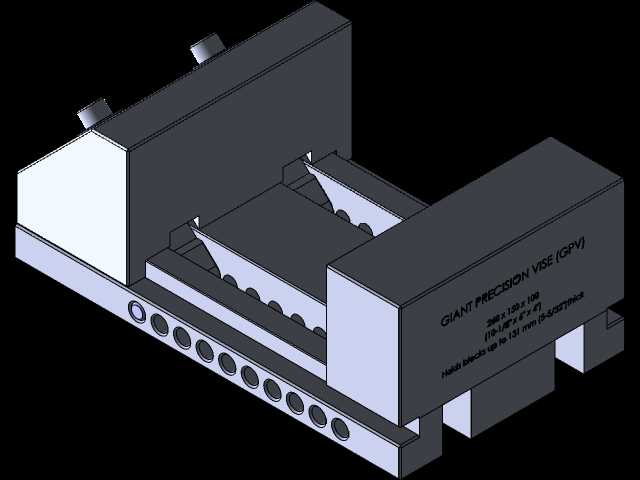

　　设计过程中首先明确了核心的尺寸边界，最大开口行程设定为150毫米，完全覆盖127毫米厚度铝块的装夹需求，同时预留了20毫米以上的余量适配不同厚度的垫块，钳口宽度设计为200毫米，夹持方形铝块时可以保证足够的接触面积，避免局部压强过大导致铝块表面变形。安装边界方面，台钳底座的安装孔位按照标准铣床工作台的T型槽间距设计，可以直接固定在普通铣床、磨床的工作台上，不需要额外制作转接板，底座的高度控制在120毫米，安装后钳口的中心高度和普通磨床的砂轮工作面高度匹配，不需要额外垫高就能直接进行研磨作业。传动结构采用了梯形丝杠传动，相比滚珠丝杠，梯形丝杠的自锁性更好，夹持工件后不会因为磨削振动出现丝杠松动、夹持力下降的问题，丝杠的螺距设计为5毫米，转动一圈活动钳身前进5毫米，既可以快速调整开口大小适配不同尺寸的工件，也能在最终夹紧时实现精细的夹持力调整，避免夹持力过大导致铝块变形，或是夹持力不足导致工件松动。

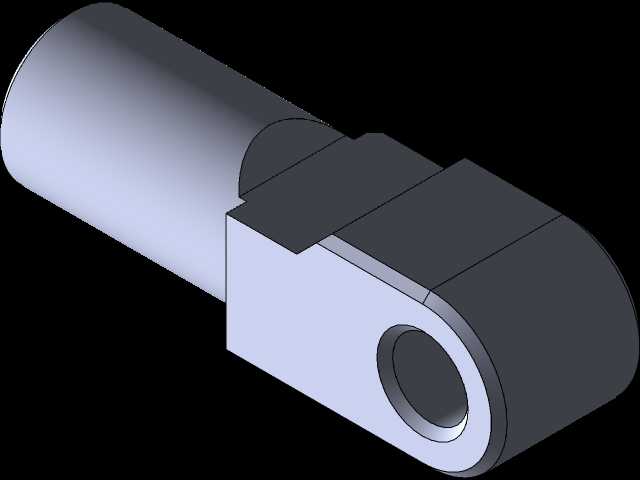

　　在细节设计上，台钳的丝杠端部配备了加长的力臂手柄，操作人员不需要借助加力杆就能提供足够的夹持力，手柄的表面做了滚花处理，沾有切削液的情况下也不会打滑。钳身的排屑槽设计成了大倾角的斜面结构，研磨产生的铝屑、切削液可以顺着斜面自动排出，不会堆积在导轨缝隙内影响活动钳身的滑动顺畅度，日常维护只需要用压缩空气吹扫就能清理干净，不需要频繁拆解保养。导轨面还设计了隐藏式的油槽，定期加注润滑脂就能保证长期滑动顺畅，不会出现卡顿、爬行的问题。针对研磨工序的特殊需求，钳身的两个侧面都加工有定位基准面，可以配合百分表找正台钳的安装位置，保证钳口和机床运动方向的平行度，找正精度可以达到0.01毫米以内，满足精密加工的装夹要求。

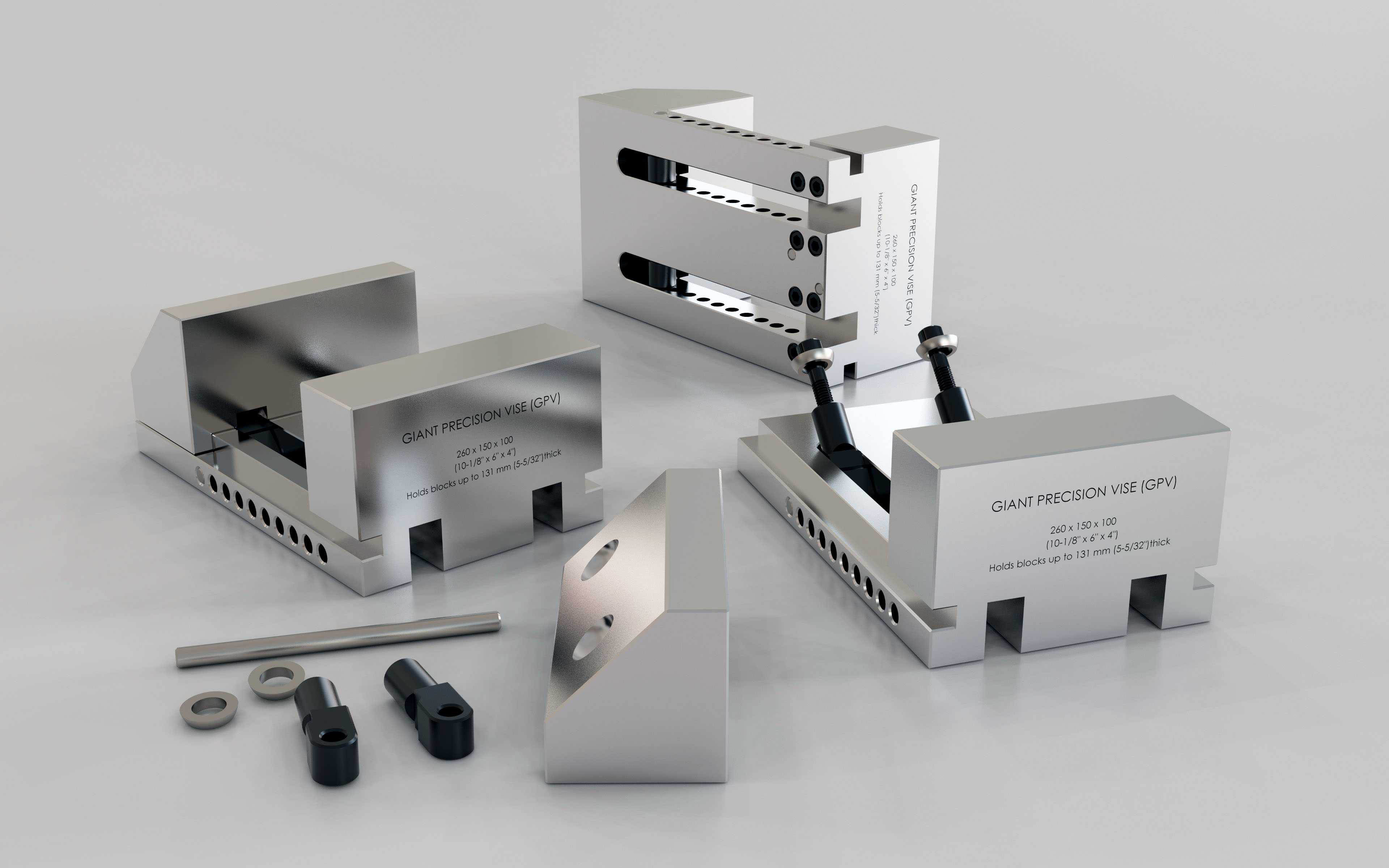

　　实际投产使用后，这款台钳解决了之前车间内大厚度铝块装夹需要借助多个压板、螺栓固定的繁琐问题，装夹效率提升了60%以上，而且装夹精度的一致性远高于手动压板固定的方式，研磨后的铝块平面度可以稳定控制在0.015毫米以内，完全满足吹塑模具的装配精度要求。除了铝块研磨，在加工大尺寸的电木板、亚克力板等非金属模具零件时，这款台钳也能提供稳定的夹持，不会夹伤工件表面，适配的加工场景覆盖了模具制造车间内80%以上的板材类零件装夹需求，不需要频繁更换不同规格的夹持工具，减少了工装切换的辅助时间。
