可3D打印转塔式夹持虎钳结构设计

　　这款可通过3D打印制作的转塔虎钳，主要面向桌面级加工、创客手工制作、小型零件精密装夹场景设计，适配个人工作台、小型加工工位的轻量装夹需求，能够满足3D打印后处理、小型电子元件组装、软质材料修形、小尺寸工件打磨钻孔等多类操作的夹持要求。从结构设计逻辑来看，整体采用模块化拆分思路，所有非标准结构件均可通过桌面级FDM3D打印机完成制作，仅需配套标准规格的螺栓、螺母作为连接件，无需额外定制金属加工件，大幅降低了个人用户自制工装夹具的成本门槛。转塔结构的设计核心在于底座与钳身的回转配合，底座预留了标准的工作台安装孔位，可直接通过T型螺栓固定在常规桌面工作台的T型槽内，也可通过压板配合C型夹固定在无槽的木质、塑料工作台面上，

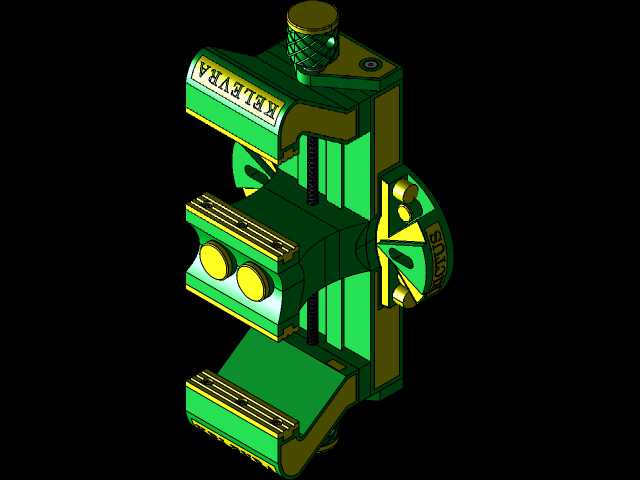

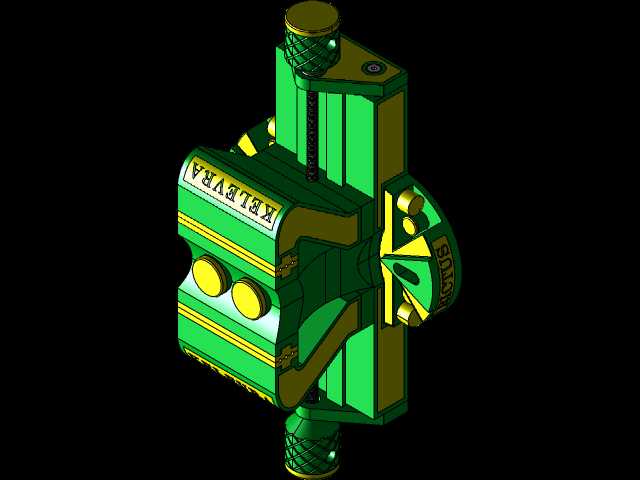

　　安装边界适配市面上绝大多数个人DIY工作台的台面厚度，安装后整体高度控制在120mm以内，不会占用过多垂直操作空间，避免对小型台钻、手持打磨机的操作行程造成干涉。钳身部分的导轨采用燕尾槽配合结构，相比平导轨结构具备更好的导向精度与抗倾覆能力，活动钳身沿固定导轨滑动时，侧向间隙可通过侧边的调节螺栓进行微调，长期使用出现磨损后无需更换整体构件，仅需调整调节螺栓的预紧量即可恢复装夹精度，降低了后期维护的复杂度。钳口部分设计了可更换的橡胶垫嵌槽，用户可根据装夹工件的材质更换不同硬度的橡胶垫，装夹软质塑料、3D打印件、印刷电路板等易刮伤工件时，使用邵氏硬度60度的橡胶垫可避免夹伤工件表面；装夹金属、硬质木材等刚性工件时，

　　可拆除橡胶垫直接使用带防滑齿的硬质钳口，最大夹持力可满足10kg以内工件的固定需求，不会出现装夹打滑的问题。转塔回转部分采用分度定位结构，可实现0度、45度、90度等常用角度的快速定位锁紧，无需额外使用角度尺进行校准，在需要对工件进行斜面钻孔、斜向打磨等操作时，可直接转动钳身至对应角度后锁紧侧边的固定把手，操作流程相比普通固定式虎钳减少了角度校准的步骤，能够有效提升小型加工操作的效率。所有3D打印结构件的壁厚均设置为2.5mm以上，关键受力部位如导轨配合面、螺栓安装柱的壁厚提升至4mm，打印时采用20%以上的网格填充即可满足结构强度要求，无需使用100%填充造成打印耗材的浪费。螺母安装位全部设计了内嵌六角槽，

　　装配时可直接将标准六角螺母嵌入槽内，无需额外使用扳手固定螺母即可拧紧螺栓，降低了装配的操作难度。把手部分采用符合人体工学的圆弧造型，表面增加了防滑纹理，转动锁紧时无需借助额外的加力杆，徒手即可完成足够的锁紧力施加，避免过度锁紧造成塑料结构件的开裂。整体结构的活动部件之间预留了0.2mm的装配间隙，适配桌面级3D打印机的常规打印精度，打印完成后仅需去除少量支撑材料即可完成装配，无需进行大量的后期打磨、修配工作，普通创客用户仅需半小时即可完成整台虎钳的组装调试。在实际使用场景中，这款虎钳可搭配小型台钻完成PCB板的钻孔定位，搭配手持打磨机完成3D打印件的支撑去除与表面抛光，搭配电烙铁完成小型电子元件的焊接固定，也可用于小型模型制作过程中的零件粘接、上色夹持，覆盖了个人创客、电子爱好者、模型制作者日常90%以上的小型工件装夹需求。相比市面上售卖的同尺寸金属虎钳，这款3D打印转塔虎钳的整体重量仅为金属虎钳的三分之一，便于在不同工位之间移动转移，同时塑料材质的钳身不会对工件表面造成磕碰损伤，尤其适合装夹表面质量要求较高的3D打印成品、阳极氧化处理后的小型铝件、亚克力加工件等。
