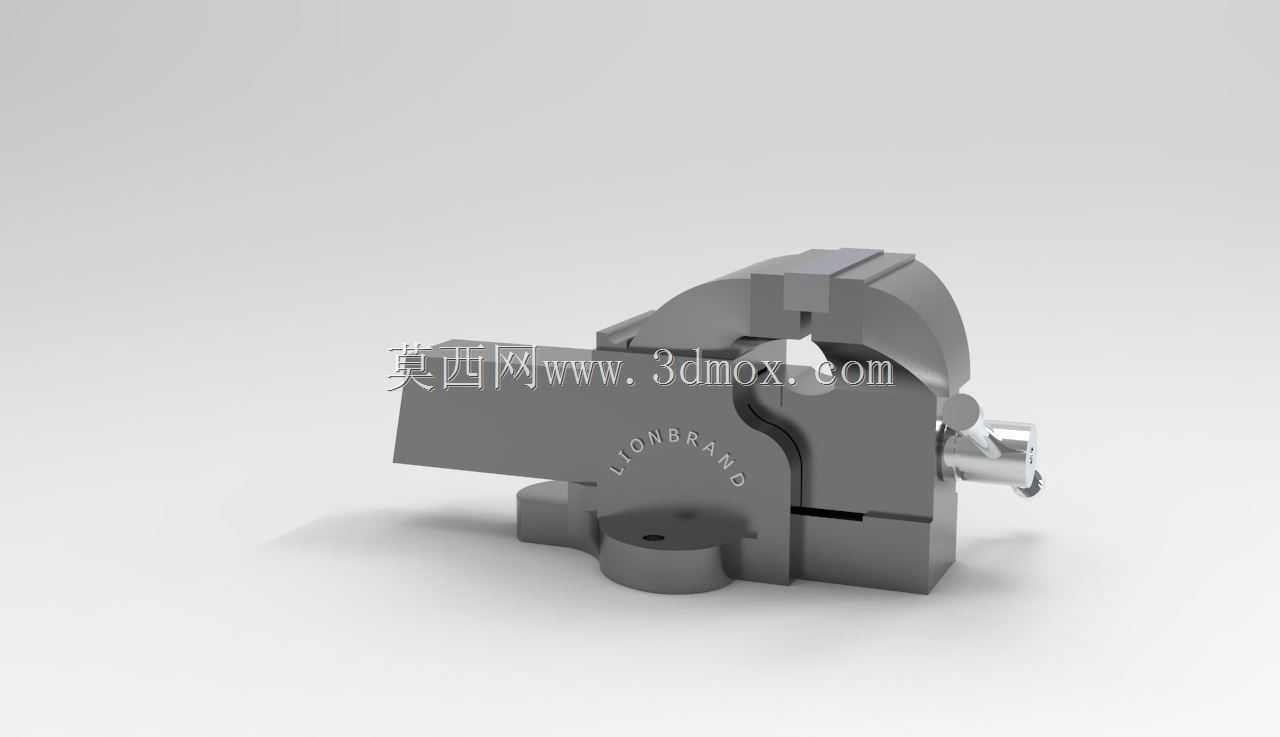

重型钻床用回转式机加工台虎钳结构

　　在钻削加工工位上，这类重型台虎钳是承担工件装夹定位的核心工装，区别于轻型台钳仅能应对小载荷的锉削、装配作业，该结构专门匹配钻床进给时的轴向冲击载荷，避免装夹失稳导致的孔位超差、钻头崩损问题。日常作业中，不管是对铸铁毛坯件进行钻孔、扩孔、铰孔工序，还是对型钢件完成锪平面、攻丝作业，都能依靠自身的刚性结构提供足够的夹紧力，不会因为钻削过程的振动出现工件移位。

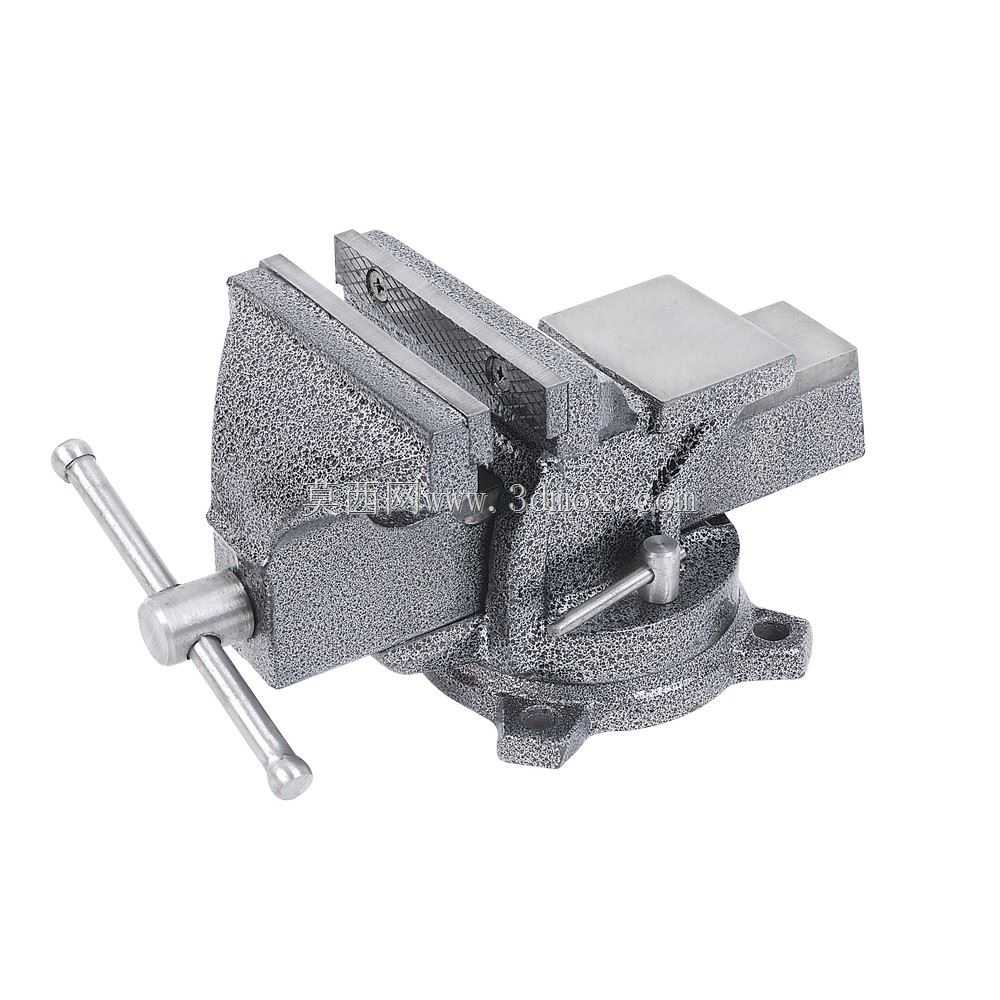

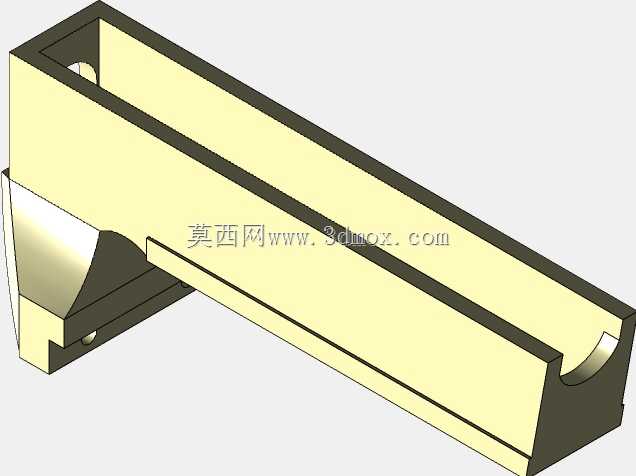

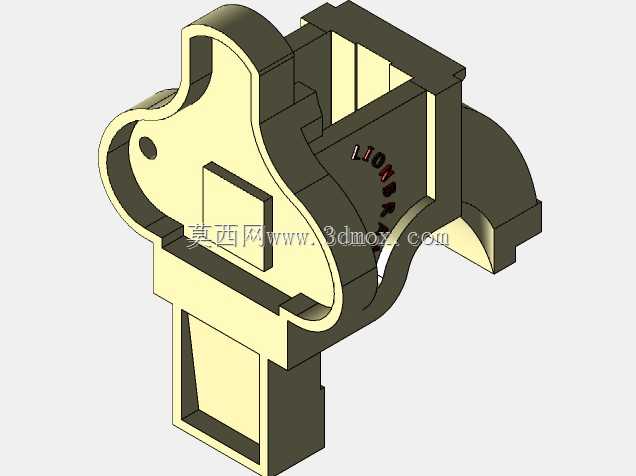

　　从功能特性来看，钳体采用整体铸钢材质的基体，活动钳身与固定钳身的配合导轨采用加宽矩形导轨结构，配合间隙经过研磨调整，夹紧过程中钳口不会出现上翘偏移，保证装夹后工件的基准面与钻床工作台面的平行度控制在合理公差范围内。钳口板采用可拆卸的淬硬钢材质，表面加工有交叉网纹，增大与工件接触面的摩擦力，针对不同材质的工件，也可以快速更换铜质、铝质软钳口，避免装夹过程中夹伤已加工表面。底座部分采用回转式结构，可绕中心轴线360度旋转调整角度，调整到位后通过底座两侧的锁紧螺栓完成固定，满足斜孔、多角度孔系的加工需求，不需要反复挪动工件重新找正，能有效缩减工位辅助作业时间。底座上预留的三个安装通孔，可通过T型螺栓直接固定在钻床工作台的T型槽内，安装边界匹配常规台式钻床、立式钻床的工作台槽距，不需要额外加工过渡转接板。

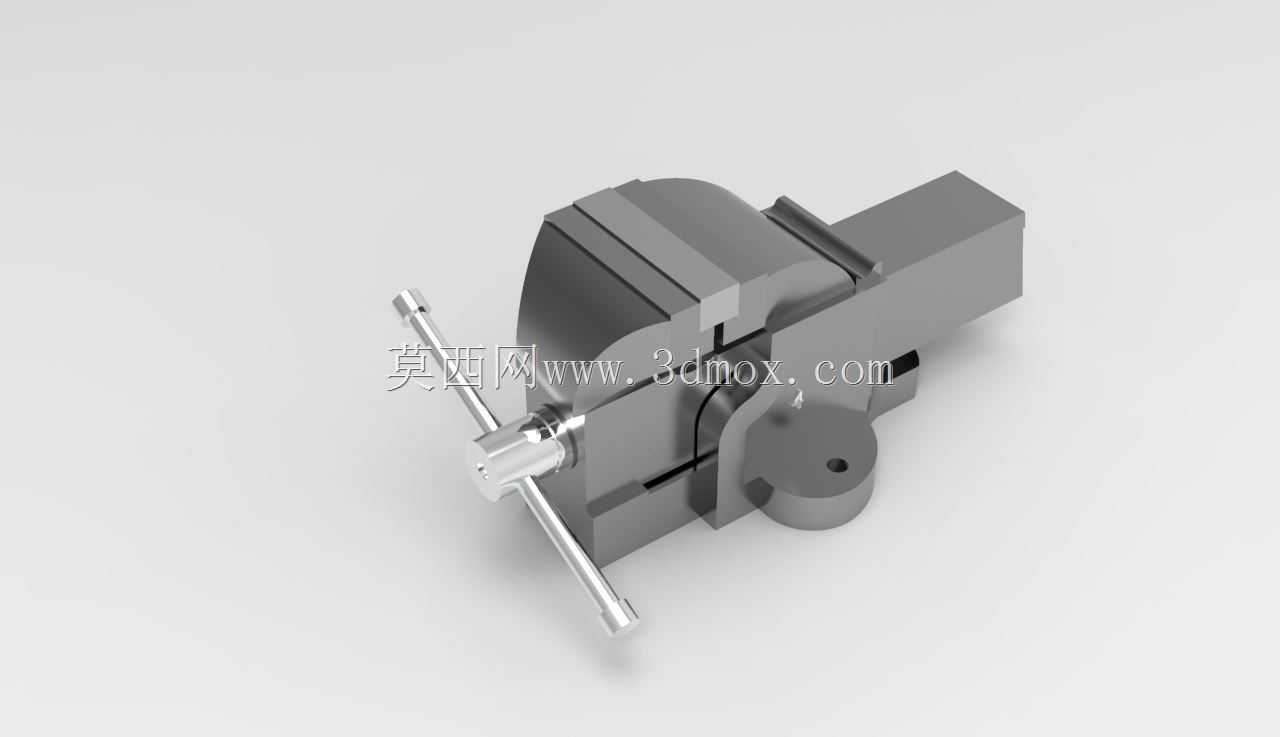

　　设计思路上，整个传动结构采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，夹紧时的力放大比更合理，操作人员通过配套的加力杆转动丝杠，就能输出足够的夹紧力，同时梯形螺纹具备良好的自锁性能，即便钻削过程存在持续振动，钳身也不会出现松脱退夹的问题。丝杠端部设置有防尘挡圈，能阻挡钻削产生的铁屑、切削液进入螺纹配合副，延长结构的维护周期。固定钳身的砧台部分做了平面淬火处理，可承担小型工件的校直、轻击錾切作业，拓展了工装的使用场景，不需要在钻床工位额外配置单独的砧铁。

　　从安装与尺寸边界来看，该虎钳的钳口张开行程覆盖常规机加工件的装夹尺寸范围，钳身整体高度控制在合理区间，装夹后工件的加工面高度匹配钻床主轴的行程范围，不会出现主轴行程不足无法加工的问题。回转底座的外径尺寸经过优化，既保证足够的支撑稳定性，又不会占用过多工作台面空间，预留的工位空间可放置切削液导流管、铁屑清理钩等辅助工具。导轨面的润滑注油孔设置在钳身侧面，日常维护时不需要拆解结构就能完成润滑油加注，保证活动钳身移动顺畅，不会因为铁屑卡滞出现移动卡涩的问题。在实际生产场景中，这类虎钳除了配套钻床使用，也可临时固定在钳工工作台上，承担重型工件的划线、装配作业，整体结构没有冗余的复杂构件，所有易损件都采用标准化设计，钳口板、丝杠螺母等配件都可快速更换，降低长期使用的维护成本。针对钻削加工的切屑飞溅问题，钳身的轮廓做了导屑斜面设计，落下的铁屑会顺着斜面滑到工作台面，不会堆积在导轨配合缝隙内，减少日常清理的工作量。
