近海港口作业引航交通艇三维设计

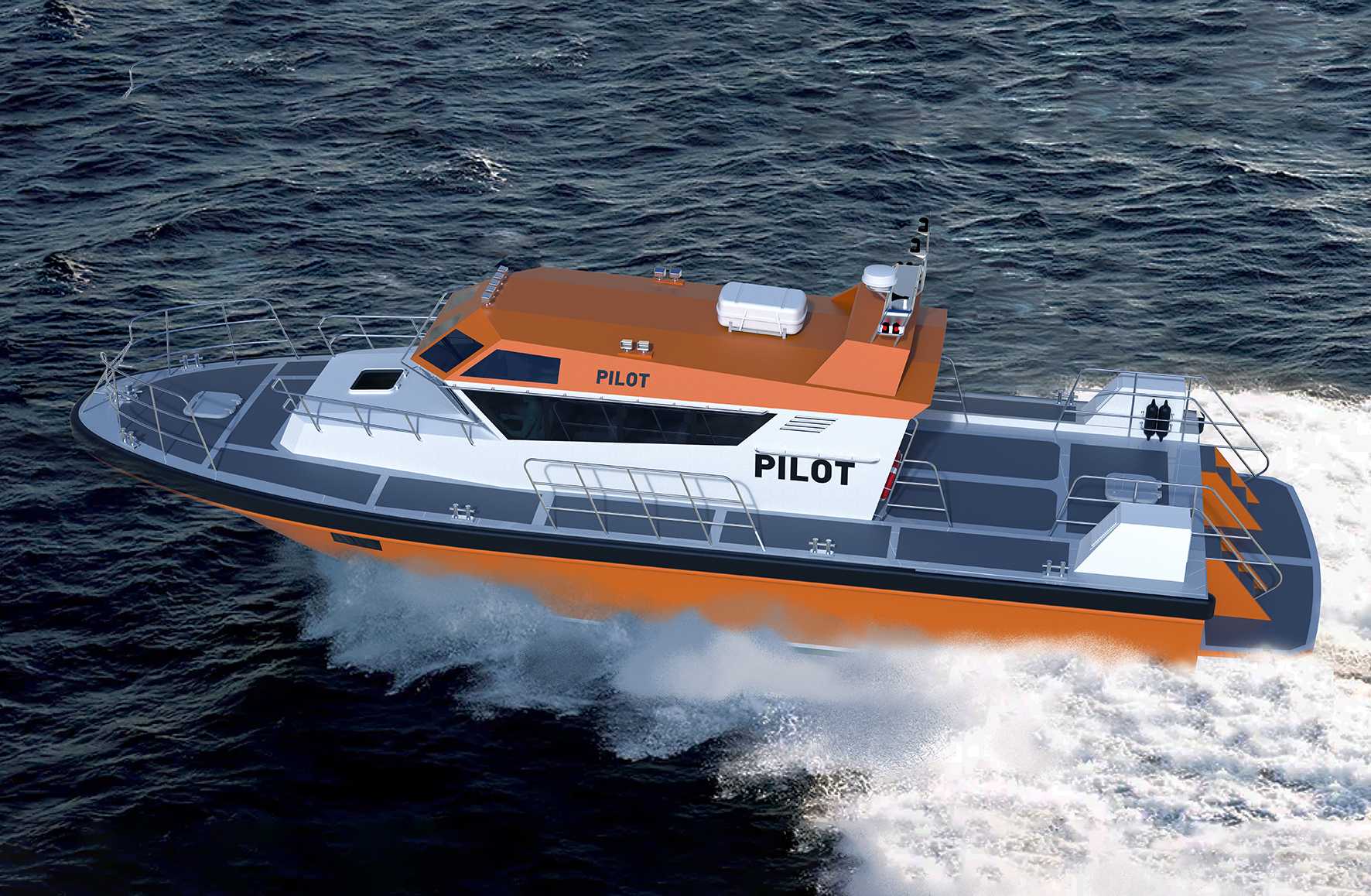

　　这款引航艇的三维建模完全围绕港口引航作业的实际工况展开，建模过程中首先梳理了港作引航场景的核心需求：港口水域航道狭窄、靠离泊作业频繁、海况多变，引航员需要在不同潮位、不同浪级下安全登离大型货轮，因此艇体的稳性、靠泊缓冲性能、甲板作业空间的合理性是设计优先级最高的部分。从外形轮廓来看，艇体采用深V型滑行艇线型，这种线型在近海3级海况下能保持较好的航向稳定性，高速航行时的拍击阻力更小，适合引航作业需要快速往返泊位与锚地的使用需求，建模时对艇艏的升力角做了针对性调整，避免高速航行时出现埋艏现象，同时艇艉的压浪板结构做了细节还原，能有效降低航行时的艉浪，提升靠泊时的操纵灵活性。上层建筑的布局完全围绕作业需求设置，

　　驾驶室采用大面积倾斜前挡风玻璃，视野覆盖艇艏前方180度范围，驾驶室顶部集成了导航雷达、通信天线、航行灯、搜救灯等海事作业必备设备，建模时对这些设备的安装基座做了结构还原，预留了走线空间与检修余量，上层建筑侧面设置了内凹式通道，连通驾驶室与艉部作业甲板，避免人员通行时暴露在舷侧风浪中。主甲板的布局做了功能分区，舷侧设置了连续的不锈钢安全护栏，护栏高度符合海事作业安全规范，甲板表面做了防滑纹理的细节建模，靠泊侧的舷墙位置设置了多组橡胶护舷，护舷的突出量经过反复校核，保证靠泊时艇体与大型船舶舷侧不会发生刚性碰撞，同时护舷的安装位置避开了系缆桩的操作空间，不会影响带缆作业。艉部甲板预留了引航员登乘区域，登乘点的扶手位置做了人体工程学适配，

　　方便引航员在艇体随浪起伏时抓扶，登乘点旁设置了储物舱，可存放救生衣、引航作业包、应急抛绳器等作业物资。舱室内部的建模也兼顾了实用性，驾驶室设置了主副驾驶位，控制台预留了海图仪、AIS终端、甚高频电台、舵机控制、主机油门控制等设备的安装位，控制台的操作角度按照坐姿操作的人体工程学参数设置，减少长时间值班的操作疲劳，下层舱室设置了小型休息区与储物空间，可满足短时间待班的人员休整需求。动力系统的布局采用双机双桨配置，建模时对主机舱的安装空间做了边界校核，预留了主机、传动轴、螺旋桨、舵机的安装与检修空间，艇底的进水口、排水口位置做了合理排布，避免航行时出现涡流影响推进效率，燃油箱布置在艇体重心附近，可减少燃油消耗对艇体纵倾的影响，

　　提升不同载重下的航行稳性。建模过程中对所有外露的结构件都做了安装边界的校验，比如舷侧的栏杆支座、顶部的设备基座、护舷的固定螺栓位置，都保证安装时不会穿透艇体内部的水密舱壁，所有水密舱的分隔位置都按照船舶稳性规范设置，保证任意单舱进水时艇体仍能保持足够的储备浮力。外观涂装上采用海事作业常用的橙白撞色设计，橙色部分的可视距离远，能在雾天、雨天等低能见度条件下提升艇体的辨识度，艇体侧面的PILOT标识位置做了醒目设计，方便被引船舶识别引航艇身份。整个模型的结构细节完全按照实际港作引航艇的作业逻辑搭建，没有冗余的装饰性结构，所有外部构件都有对应的实际功能，可用于船舶结构教学、引航作业场景仿真、港作设备选型参考等场景，建模时对各个部件的装配关系做了完整还原，可直接拆分用于生产加工的结构参考。
