带反转附件滚子链传动组件结构设计

　　这套带反转附件的滚子链传动结构，是针对常规链传动无法适配反向附接工位需求开发的专用传动组件，核心解决了普通滚子链仅能沿单一方向传递动力、无法在链节外侧挂载工装或承载附件的痛点，在自动化输送、物料分拣、工位循环转运场景中有着极高的适配性。常规滚子链的链节附件多设置在链板单侧，仅能适配单方向运行的输送线，一旦出现反向传动需求，附件会与机架、导轨发生干涉，这套结构在设计时就将反装附件的安装基准做了对称处理，每间隔固定节距设置的反装附接座，与链节外链板采用一体化冲压成型结构，避免了后期焊接附件带来的链节变形、节距误差累积问题，能在正反向传动切换时保持附件安装面的水平度偏差控制在允许范围内，不会出现挂载工件倾斜、脱落的问题。

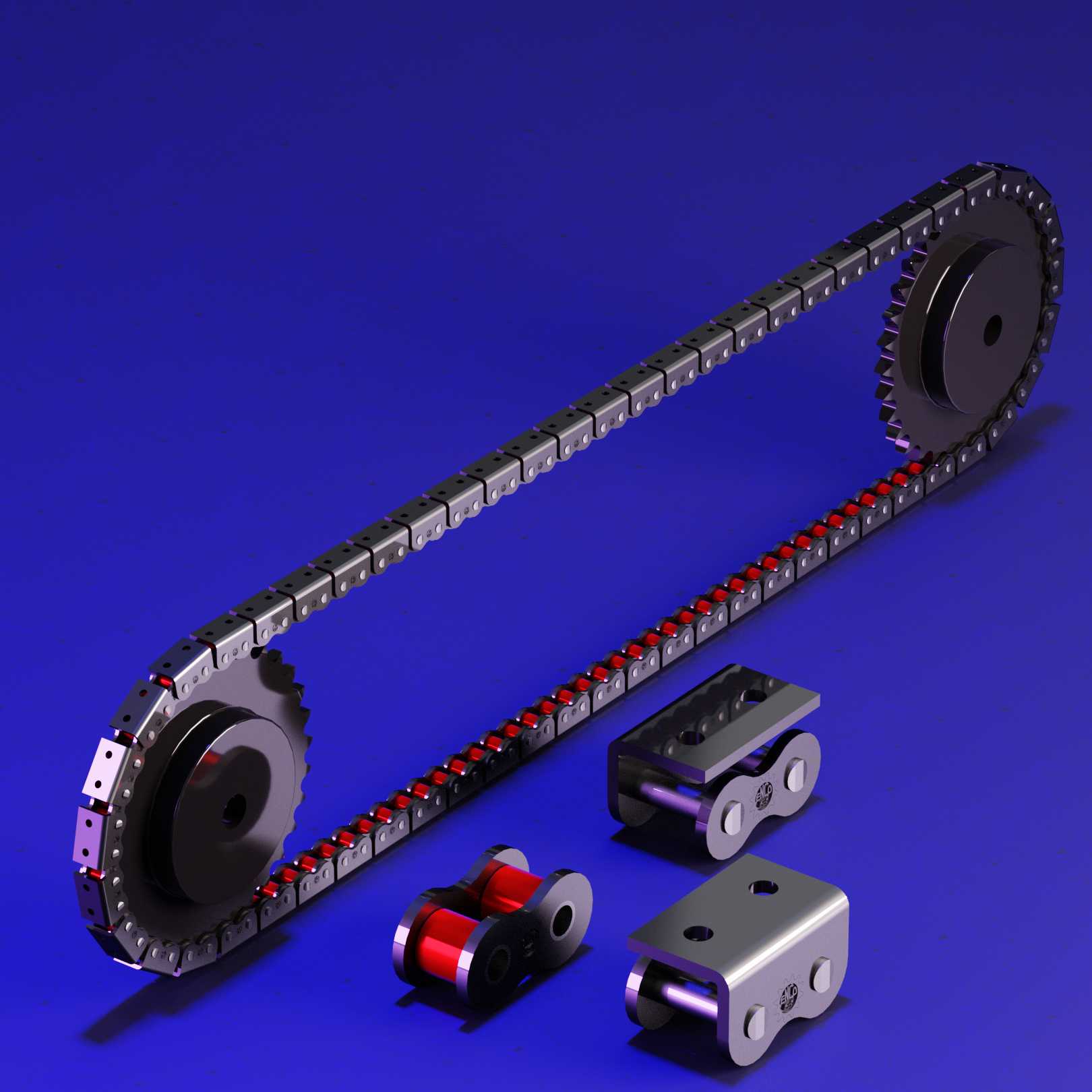

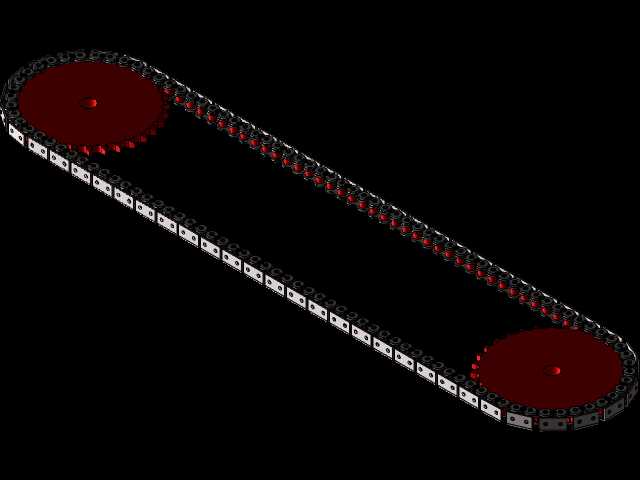

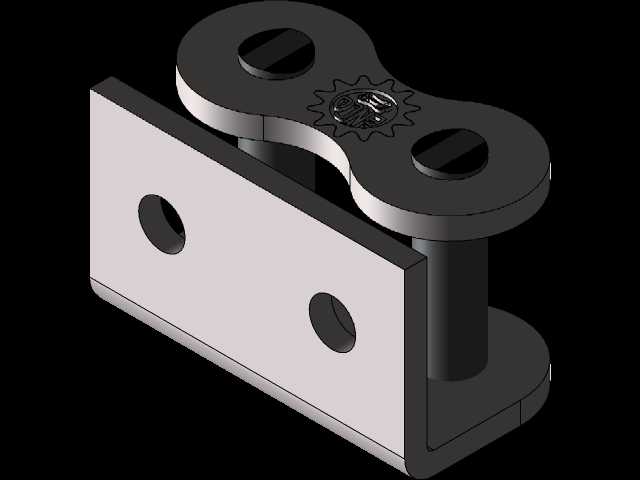

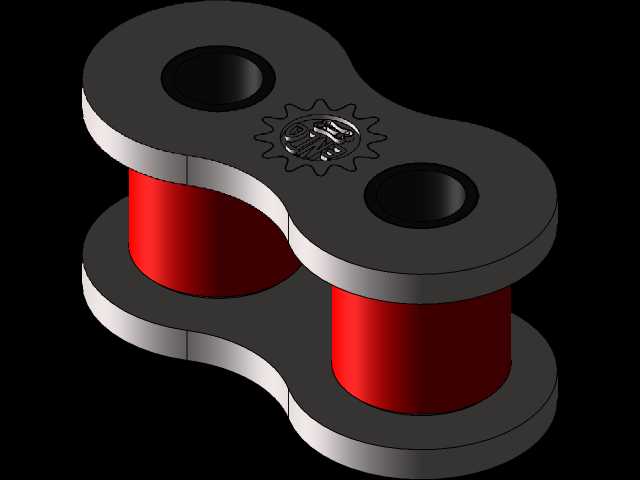

　　从结构设计逻辑来看，整套组件包含配对链轮、标准滚子链节、反装附件链节、端部连接链板几个核心部分，链轮的齿形采用标准三圆弧一直线齿廓，能和滚子链节实现顺畅啮合，啮合过程中不会出现卡滞、跳齿问题，即使在正反向频繁切换的工况下，齿面受力也能均匀分布，不会出现单侧齿面过度磨损的情况。反装附件链节的外链板比标准链节加厚了15%，用来抵消附件挂载带来的附加弯矩，避免链板在长期交变载荷下出现疲劳断裂，附件上预留的两个安装孔采用铰制孔加工精度，能保证挂载的工装、载具定位精度，重复定位误差可以控制在0.1mm以内，满足精密装配线的工位转运需求。

　　在实际应用场景中，这类带反转附件的滚子链常被用在循环式组装线、翻转输送机构、双向传动的物料提升设备上，比如电子元器件的组装循环线，需要在链条上挂载工装板，带着工件依次经过组装、检测、下料工位，完成循环后反向回到上料端，普通链条的附件在回程段会朝下，无法承载工装板，而这套反装附件结构能保证无论链条正向运行还是反向回程，附件的安装面始终保持朝上，不需要额外设置翻转机构就能实现工装的循环回流，能大幅简化输送线的整体结构，降低设备制造成本。还有一些需要在链条两侧同时挂载附件的特殊工况，比如双侧同步推送的分拣设备，这套反装附件结构也能和常规正向附件配合使用，实现链节双侧的负载安装，拓展了链传动的适用场景。

　　关于安装边界与尺寸适配，这套传动组件的链轮中心距可以根据实际安装空间做调整，链条节距采用标准ANSI 80规格，和同规格标准滚子链具备完全互换性，不需要更换链轮就能直接替换原有普通链条，降低设备改造的成本。安装时需要保证两链轮的共面度偏差不超过两链轮中心距的0.2%，否则会出现链条侧边磨损、附件运行轨迹偏移的问题，链条的张紧度调整要比普通输送链稍松，预留出正反向切换时的链条窜动间隙，避免张紧力过大导致的链节铰接处磨损加剧。反装附件的挂载重量需要控制在单节链节额定载荷的30%以内，避免过载导致链板变形、附件脱落，如果需要挂载更重的工件，可以通过加密附件链节的布置密度，将负载分散到多个链节上，保证传动的稳定性。

　　在细节设计上，链节的铰接销轴采用了铆接防脱结构，不会因为正反转的频繁冲击出现销轴窜出的问题，滚子和套筒之间预留了足够的润滑脂存储间隙，长期运行时可以存储润滑脂降低铰接处的磨损，延长链条的整体使用寿命。附件的安装面做了铣平处理，表面粗糙度达到Ra3.2，能保证和挂载工装的贴合度，不会出现安装面不平导致的工装晃动问题。整套结构没有采用特殊的非标零件，所有标准件都可以和市面上的同规格链条配件通用，后期维护更换零件时不需要单独定制，能降低设备的后期维护成本，对于设备设计人员来说，这套结构可以直接套用在需要双向传动、反向挂载附件的链传动设计中，不需要重新设计链节和链轮结构，能大幅缩短设计周期，减少建模和工程图绘制的重复工作量。
