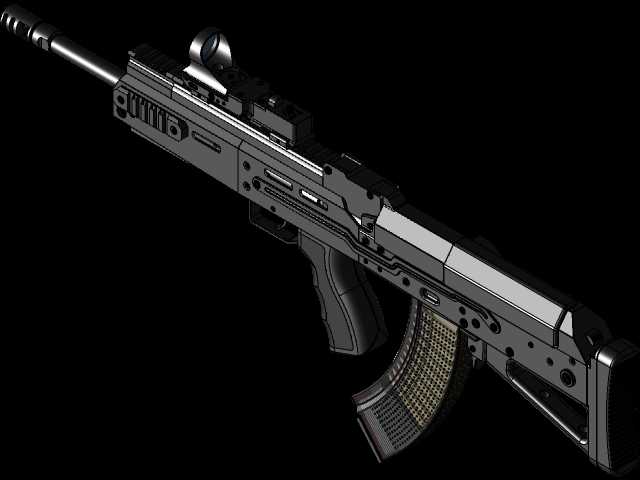

AKM无托改型铱斗牛犬枪械结构设计

　　在保持原415mm长度枪管尺寸不变的前提下，全枪总长较标准AKM缩短近260mm，这个尺寸压缩幅度完全满足CQB作战场景下对枪械转向半径、携行便利性的要求，同时因为枪管长度没有做截短处理，弹头初速、有效射程、终点弹道性能和标准AKM保持一致，规避了短管AK改型存在的枪口焰过大、后坐冲量升高、弹道稳定性下降的问题。在核心自动机的适配设计上，并没有改动AKM原有的枪机、枪机框、活塞筒的核心配合尺寸，长行程活塞的轴线和枪管轴线的相对位置保持原设计参数，保证自动机后坐过程中的动力特性和原枪一致，不需要重新调整导气孔直径、活塞簧刚度参数，大幅降低了结构改型带来的可靠性风险。针对无托布局常见的扳机行程过长、扳机力一致性差的问题，本次呈现的枪械结构方案，是基于经典AKM自动步枪核心自动机逻辑开发的无托构型改型，也就是常被称作牛头犬布局的紧凑化枪械结构。在常规有托AKM的结构框架下，全枪长度受枪托固定行程、机匣尾部抵肩结构的限制，在室内近距离作战、载具乘员携行、空降兵伞降作战等场景中存在转向灵活性不足、携行外廓尺寸偏大的问题，无托改型的核心设计目标就是在保留AK系列长行程活塞自动机、枪机回转闭锁可靠核心优势的前提下，通过结构布局重构压缩全枪长度，同时保证核心性能指标不出现明显衰减。从结构布局逻辑来看，该方案将传统AKM的机匣尾部抵肩结构取消，把击发发射机构整体前移至弹匣前方位置，枪机框的后坐行程直接延伸至原枪托所在的抵肩区域，

　　设计中采用了刚性连杆式扳机传动结构，将原位于机匣下部的扳机组件前移后，通过两根平行布置的传动杆将扳机动作传递至后方的击发阻铁，传动杆采用40Cr材质调质处理，表面做硬质阳极氧化处理降低摩擦阻力，传动路径上设置两个导向支撑点，避免连杆长距离传动出现形变卡滞，实际扳机行程控制在5mm到7mm区间，扳机力稳定在25N到30N，和常规有托步枪的操作手感保持一致，不会出现无托结构常见的扳机虚位大、击发反馈模糊的问题。供弹结构完全兼容标准AKM系列的30发弧形弹匣，弹匣插口的配合尺寸、卡扣锁紧位置和原枪完全一致，不需要对现有供弹具做任何改装即可直接使用，降低了勤务使用的适配成本。因为布局调整后弹匣位于握把后方，设计中对弹匣插口的导向倾角做了1.

　　5度的微调，优化了换弹时的弹匣插入角度，配合底部做了倒角处理的弹匣插口结构，换弹操作的流畅度和原枪基本持平，不会出现无托结构常见的换弹操作别扭的问题。抛壳机构的设计是无托改型的核心难点，常规AKM的抛壳方向为枪身右侧45度方向，无托布局下抛壳窗位置距离射手面部较近，左撇子射手射击时存在弹壳扑面的风险，该方案在保留原枪机抽壳钩、抛壳挺核心结构的基础上，在机匣尾部的抛壳窗位置加装了可翻转的弹壳导流板，当射手选择左手持握射击时，可将导流板翻转至右侧，将抛出的弹壳导向枪身斜前下方，弹壳抛出轨迹距离射手面部的最小距离大于200mm，完全避免弹壳烫伤、干扰射手视线的问题，导流板的翻转操作不需要额外工具，射手可在据枪状态下通过单手操作完成切换，适配不同射击姿势、不同使用习惯的需求。在外形尺寸与安装边界上，全枪最大外廓宽度控制在72mm，和标准AKM的机匣宽度基本一致，不会因为无托布局额外增加枪身横向尺寸，影响携行时的贴腮舒适度、装具适配性；机匣顶部设置了通长的皮卡汀尼导轨安装基准面，导轨顶面和枪管轴线的高度差为38mm，这个尺寸是经过反复验证的最优贴腮高度，安装光学瞄准镜后不需要额外加装增高垫即可获得舒适的瞄准基线，导轨的安装基准和机匣采用一体式加工结构，避免了分体式导轨存在的安装间隙导致的瞄准点偏移问题，可适配各类白光瞄准镜、夜视瞄准镜、战术附件的安装需求。护木位置的左右两侧和下方都预留了战术附件安装接口，可根据任务需求加装前握把、战术灯、激光指示器等附件，护木和枪管之间采用浮动式安装结构，护木的固定点全部设置在机匣本体上，不与枪管产生直接接触，避免护木受力形变对枪管固有振动频率产生干扰，保证连发射击时的弹着点一致性。枪口装置兼容标准AKM的螺纹接口，可直接换装原有的消焰器、制退器、消音器等枪口附件，不需要做额外的结构改装。握把采用人体工程学设计，握把倾角为18度，和射手自然据枪时的手腕角度匹配，握把表面设置了防滑纹理，在潮湿环境、佩戴战术手套操作时也能保证握持稳定性，握把内部为中空结构，可存放通条、油壶等小型勤务维护配件，提升全枪的勤务整合性。枪托抵肩位置采用一体化的橡胶缓冲垫，缓冲垫厚度为12mm，可有效吸收自动机后坐到位的冲击，降低射手感受到的后坐冲量，提升连发射击时的可控性，

　　缓冲垫的弧度贴合人体肩部轮廓，据枪抵肩时不会出现滑动移位的问题。在结构强度设计上，机匣主体采用45号钢冲压成型，关键受力部位如节套位置、自动机导轨位置做了局部加厚处理，整体结构强度和标准AKM机匣保持同一水平，可承受7.62×39mm弹药的连续射击冲击，全枪重量控制在3.4kg，较标准AKM的3.6kg还有小幅降低，不会因为布局重构额外增加射手的携行负担。从实际应用场景来看，该结构方案既可以作为全新紧凑步枪的设计基础，也可作为现有AKM步枪的改装升级套件，在治安反恐、近距离室内作战、载具乘员自卫、特种作战等场景下都有明确的应用价值，在保留AK系列步枪极高可靠性、勤务性、弹药与配件通用性优势的同时，解决了原枪长度偏大、狭小空间操作不便的痛点，结构设计上没有盲目追求新奇结构，所有改动都围绕可靠性、操作便利性、勤务兼容性展开，没有为了压缩尺寸牺牲核心性能，整体结构的加工工艺性也和现有AK系列步枪的生产线兼容，不需要大规模调整加工设备即可实现批量生产。
