日星iBike助力车电机壳体组件结构设计

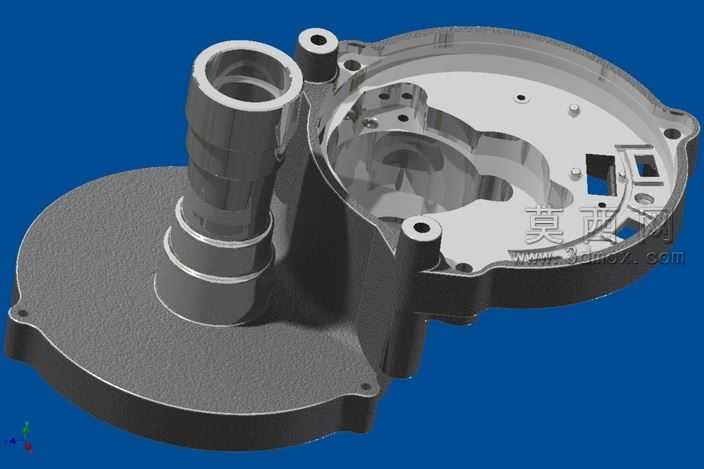

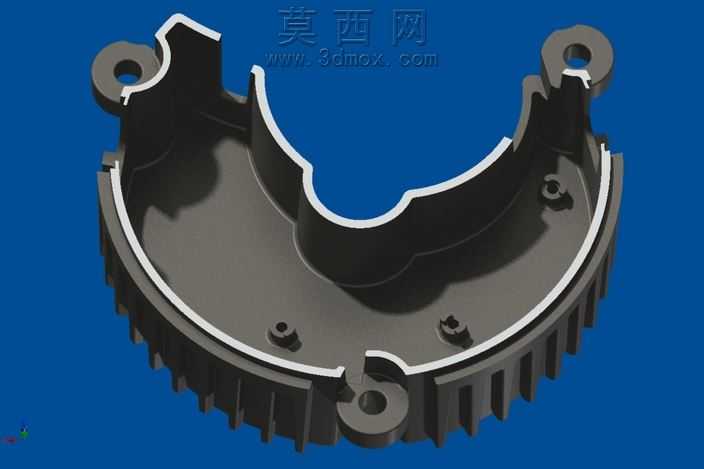

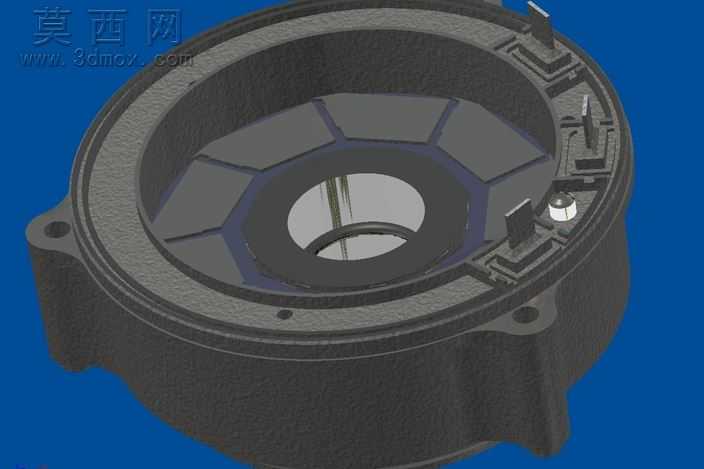

本模型为电动助力车配套的电机壳体组件三维设计成果，建模过程依托Autodesk Inventor平台完成全参数化构建，全程遵循机械加工工艺规范与零部件装配逻辑开展设计。建模阶段首先梳理电机组件的功能需求：作为iBike车型的动力承载部件，壳体需要同时容纳定子、转子、减速传动结构，还要承担与车架的安装固定、轴系定位密封的多重作用，因此首先绘制核心基准面与基准轴，确定输出轴的中心高度、壳体安装孔位的相对位置，确保与整车安装尺寸完全匹配。主体壳体采用铸铝材质预设，建模时先通过旋转特征构建轴套的主体轮廓，轴套部分设计有多道环形定位槽，用于适配轴承、密封圈的安装，每道槽的尺寸公差按照过渡配合要求预留参数余量，方便后续工程图导出时直接标注公差要求。侧置的盘形腔体通过拉伸与切除特征逐步构建，腔体内部根据电机定子的安装尺寸设计了对应的定位凸台与螺纹孔位，边缘的安装耳采用均匀排布的螺栓孔设计，保证上下壳体合模后的连接强度，同时在腔体对应走线、传感器安装的位置预留了异形槽口，避免装配时出现干涉。模型构建过程中对失败曲面进行了重新修复，将原先导入产生的破面、重叠面通过缝合、替换面工具逐一修整，确保所有实体面连续无破孔，可直接用于后续的工程图导出、有限元分析或者3D打印验证。材质渲染阶段，主体壳体赋予铸铝哑光金属材质，还原压铸件的表面颗粒质感，轴套部分赋予抛光钢材质，突出机加工面的金属光泽，腔体内部的加工面做了高亮金属区分，清晰展示内部的结构布局。整体结构设计充分考虑了电机的散热需求，壳体外壁预留了自然散热的结构余量，安装孔位做了沉头设计保证螺栓安装后不突出表面，所有棱边都做了工艺圆角处理，既避免加工时的应力集中，也符合铸件的脱模工艺要求。组件的各零件之间保留了合理的装配间隙，转动部位与固定部位的界限清晰，可直接用于虚拟装配验证，检查各部件的运动干涉情况，为后续的实物生产提供精准的三维数模支撑。
