手摇式棉花除籽作业设备结构设计

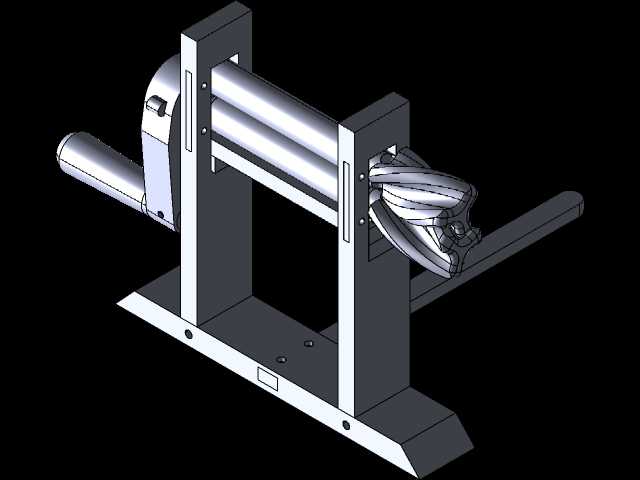

　　这款手动驱动的棉花除籽设备，主要面向小型农户、家庭作坊式的棉花初加工场景设计，适配无电力供应的零散棉产区作业需求，可完成籽棉的棉纤维与棉籽分离工序，避免人工手剥除籽的低效问题，单台设备单人操作即可完成上料、摇转、出料全流程，作业效率远高于手工处理，适合小批量籽棉的即时加工，无需配套复杂的动力管线与场地基建。设备整体采用卧式双支撑板机架结构，底部为整块平板式安装底座，底座上预留四个沉头安装孔位，可通过螺栓直接固定在木质工作台、砖石台面上，安装时需保证底座平面水平度偏差不超过1mm/100mm，避免摇转作业时出现卡滞、晃动问题；整机横向安装跨度控制在320mm范围内，纵向底座深度为140mm，竖直方向最高处距安装面高度为210mm，

　　整体占用台面空间不足0.05㎡，无需专门预留大尺寸作业区域，闲置时可直接收纳存放，不会占用过多仓储空间。核心作业端采用带螺旋沟槽的辊式挤压结构，进料端设置喇叭形导料口，可将填入的籽棉顺畅导入两辊之间的挤压间隙，间隙尺寸控制在3mm，刚好可让蓬松的棉纤维通过，同时将粒径普遍在5-8mm的棉籽阻挡剥离，顺着辊子下方的斜向导槽排出设备，分离后的净棉则顺着辊子转动方向从设备另一端输出，整个作业过程无需额外的辅助拨料结构，依靠辊面的摩擦力即可带动棉料持续进给。驱动端采用手摇曲柄结构，摇臂长度设置为120mm，符合人体工程学施力角度，操作人员站立或坐姿作业时，手腕无需过度弯折即可顺畅摇转，

　　摇转输入转速控制在30-40r/min即可达到最优除籽效率，不会因转速过快导致棉纤维被过度拉扯断裂，也不会因转速过慢出现卡料堵料问题。传动部分采用螺旋齿轮啮合结构，将手摇轴的动力同步传递到两根作业辊上，保证两辊转速差稳定在固定比值，避免两辊转速不同步导致的棉料缠绕、棉籽破碎问题；齿轮啮合侧隙控制在0.15-0.2mm之间，既保证传动顺畅无卡滞，又不会因间隙过大出现传动冲击、摇转晃量过大的问题，所有转动配合位置都设计有自润滑衬套安装位，日常使用时仅需定期加注少量润滑脂即可长期维护，无需复杂的保养工序。两侧的竖向支撑板采用等厚钢板裁切成型，支撑板上的轴孔位置同轴度公差控制在0.05mm以内，保证两根作业辊安装后平行度偏差不超过0.

　　08mm，避免辊面间隙不均导致的除籽不净、棉籽破碎问题；支撑板与底部底座采用沉头螺栓连接，连接位置设计有定位止口，装配时无需反复调整即可保证各部件位置精度，后期如果出现易损件磨损，仅需拧下连接螺栓即可快速更换辊子、衬套等配件，无需整体拆解设备。设备的所有外露棱边都设计有R2-R3的倒圆角结构，避免作业过程中剐蹭操作人员的衣物、皮肤，手摇柄的握持位置套有防滑绝缘套，低温环境下作业也不会出现冻手、打滑问题；导料口的边缘做外翻卷边处理，填放棉料时不会勾挂棉纤维，减少棉料残留。从结构设计逻辑来看，这款设备完全摒弃了电动设备的复杂电控、电机部件，所有结构都采用纯机械传动，故障率极低，即使在偏远无电区域也能正常使用，整体结构没有复杂的异形曲面，所有板材、轴类零件都可采用常规的裁切、车削、钻孔工艺加工，普通的乡村机修网点即可完成配件加工与维修，不需要专门的售后维护团队，非常适合分散式的小型棉花加工场景使用。在实际作业适配性上，设备可处理的籽棉含水率范围在8%-18%之间，对于刚采摘的湿籽棉也可正常作业，不会因棉料偏湿出现严重的缠绕堵料问题，作业时棉籽的残留率可控制在2%以内，棉纤维的破损率低于1%，处理后的皮棉可直接用于后续的弹棉、纺纱工序，不需要二次除籽处理。
