工业用锥斗式真空镀膜承载机架结构

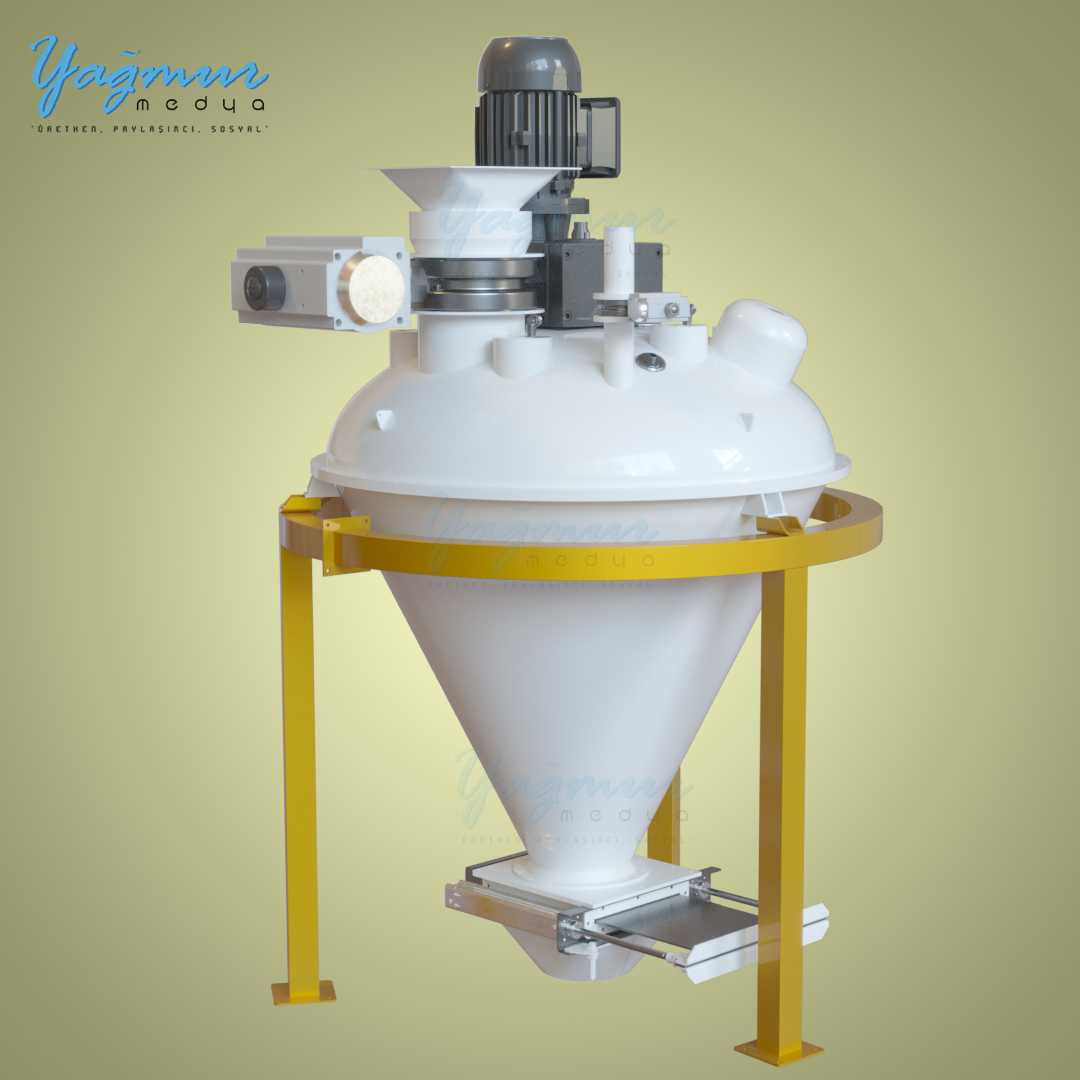

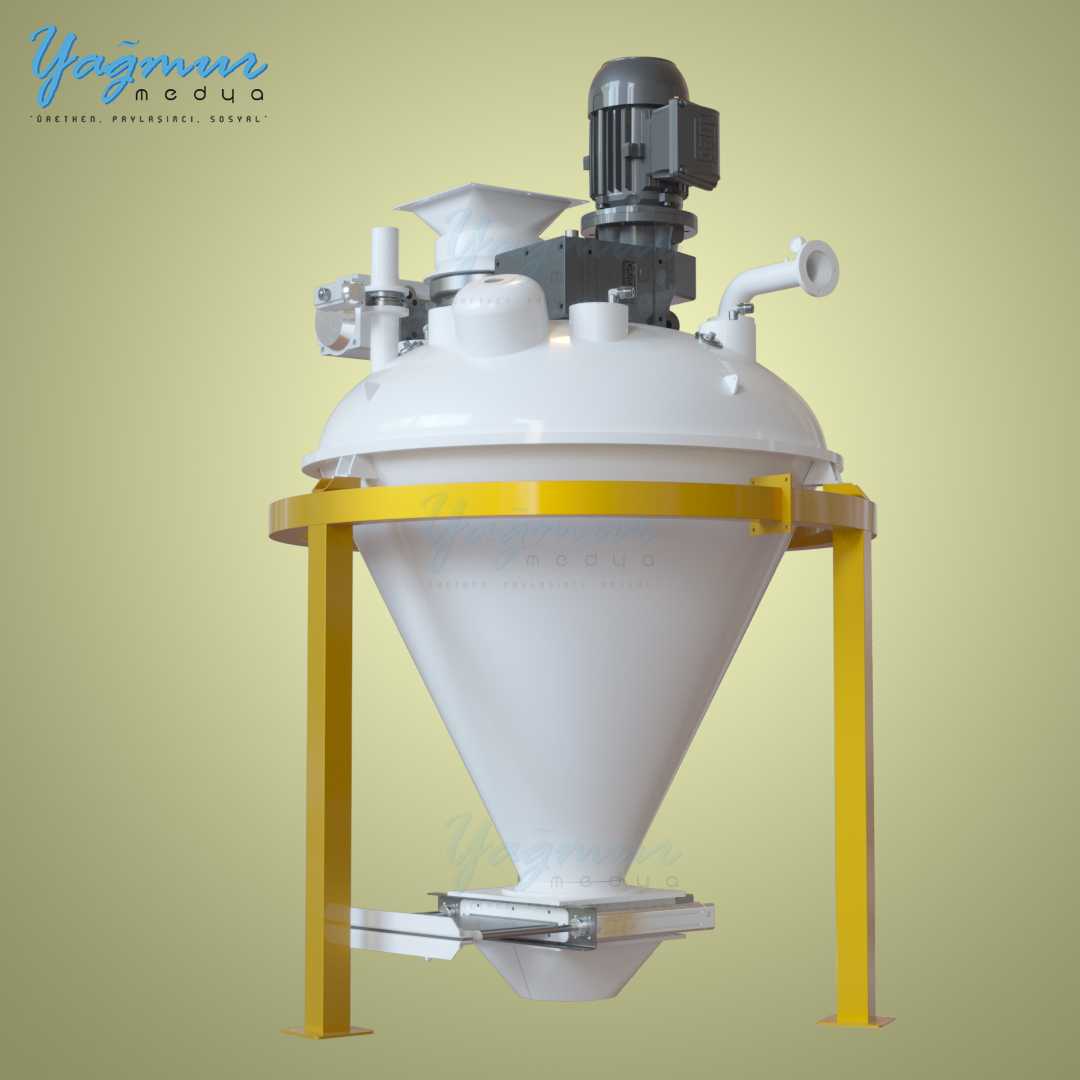

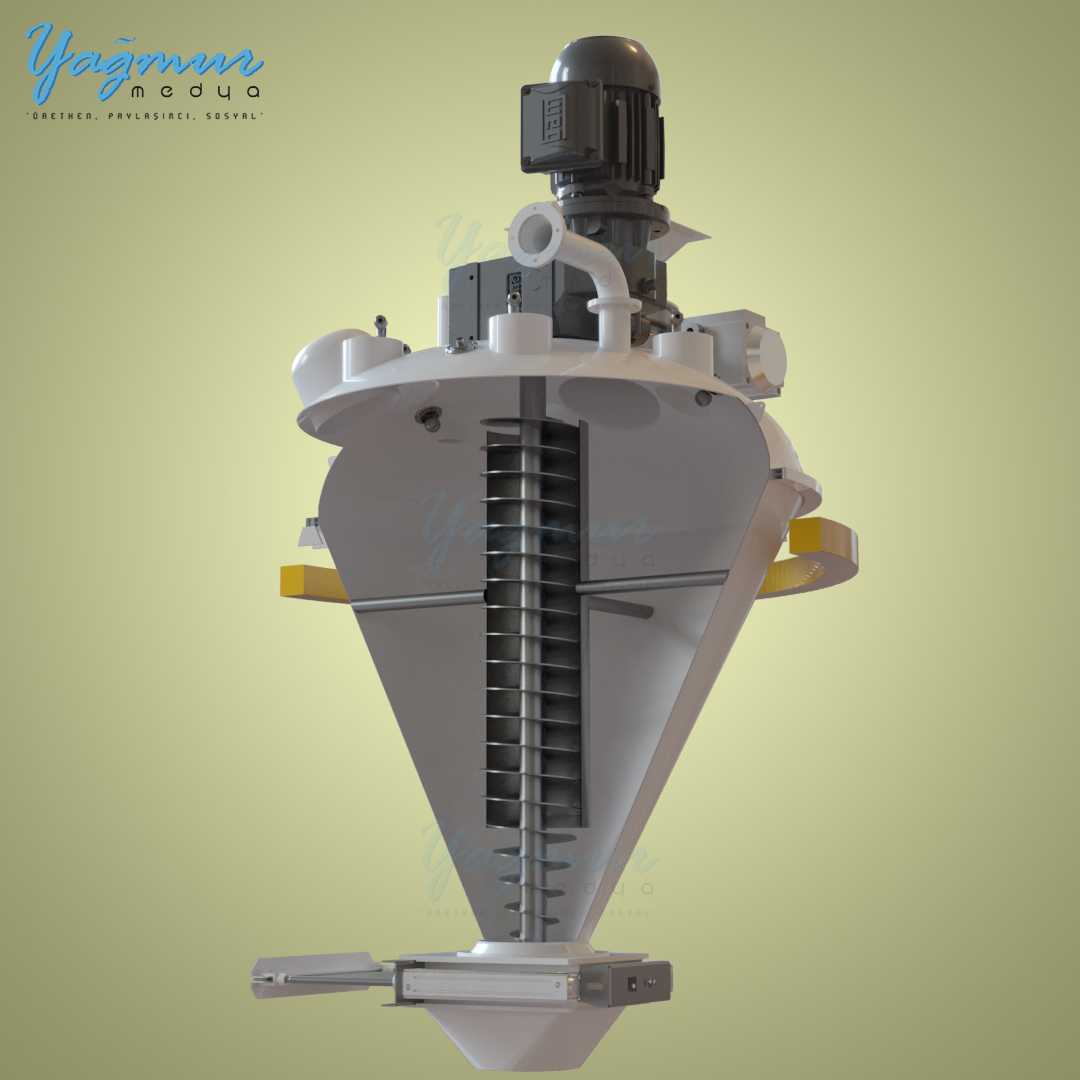

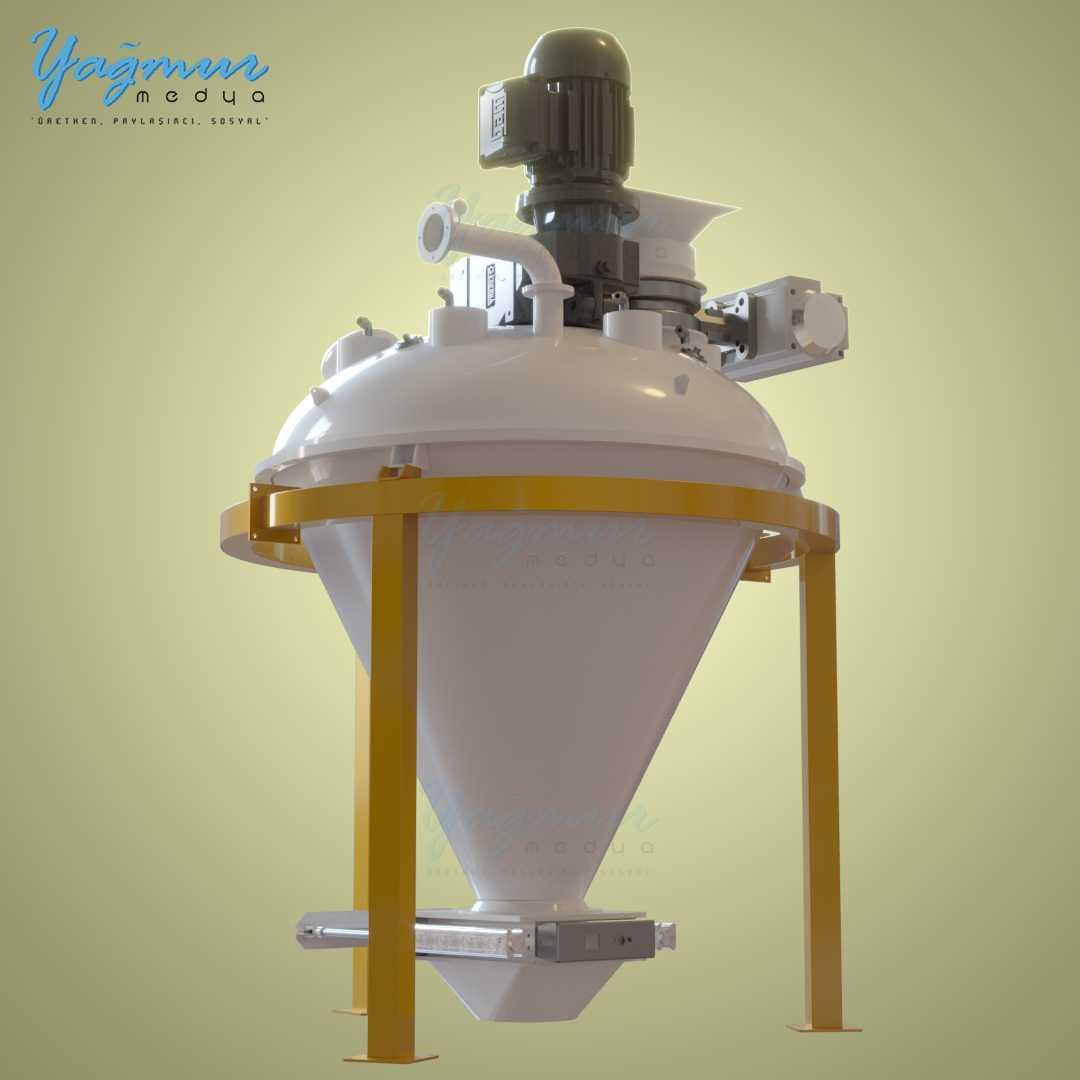

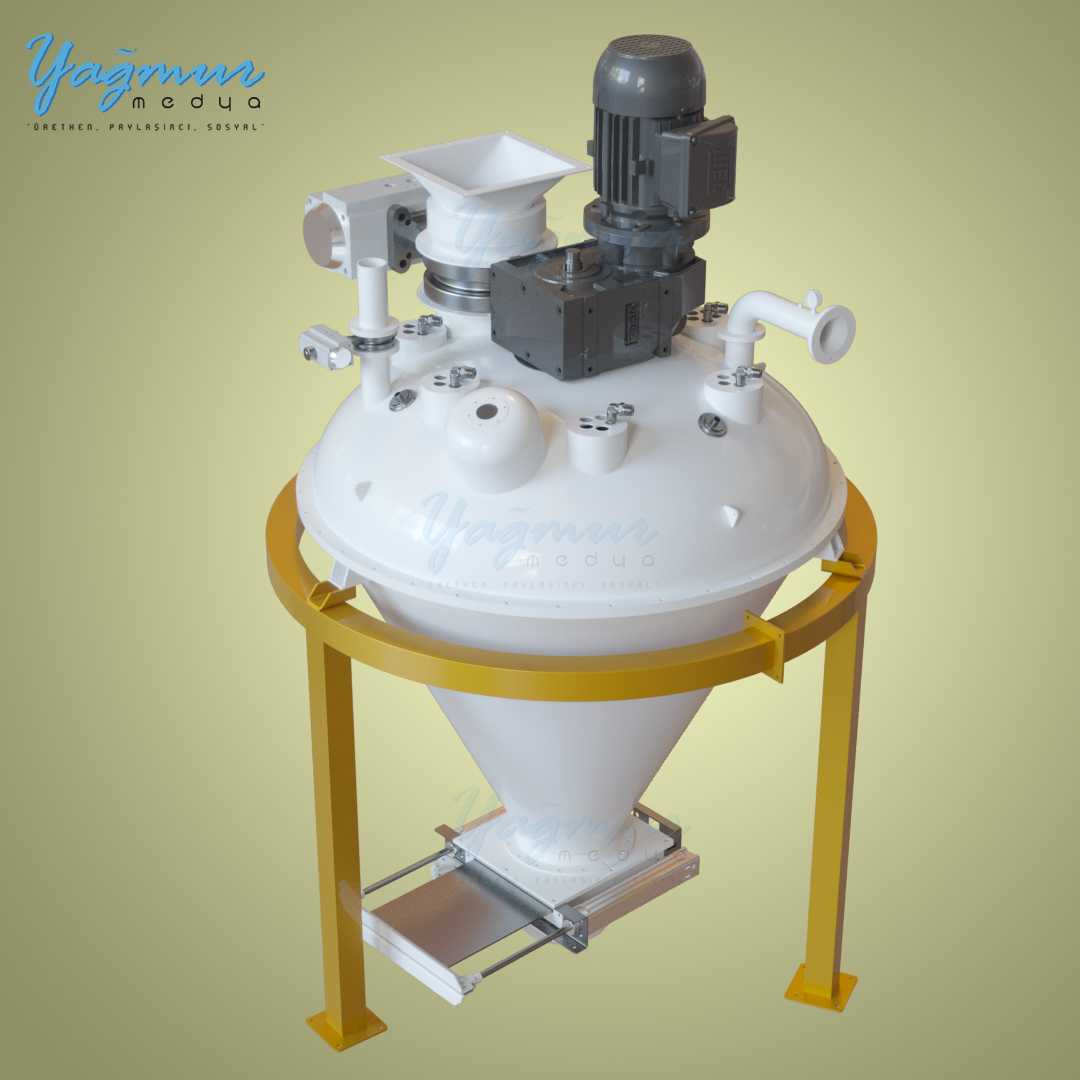

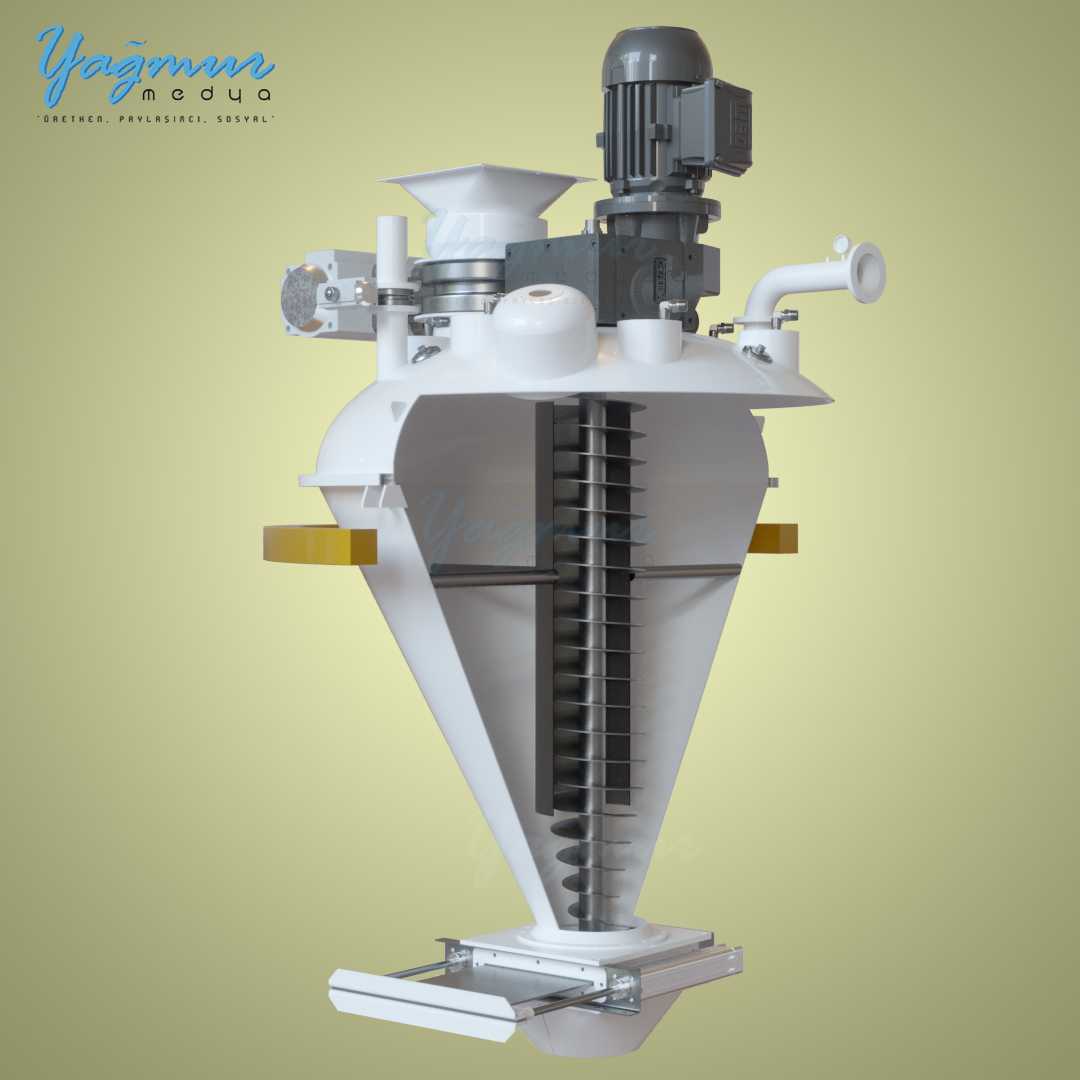

　　该锥斗式承载机架主要面向真空镀膜工艺段的物料承载作业场景，适配卷料、颗粒料、小型结构件的真空环境表面处理工序，在饲料添加剂包膜、工业涂布基材真空镀覆、工厂燃料粉体改性等生产环节均可适配使用。从结构设计逻辑来看，上部采用快开式密封封头结构，封头顶部预留驱动组件安装位，可直接适配搅拌、送料、真空抽气三类外接组件的安装需求，封头与锥斗段采用法兰快锁结构，无需额外工装即可完成开盖清料作业，适配多批次小批量的柔性生产换料需求。锥斗段采用大锥角设计，锥壁倾角设置为62度，可有效避免粉体、颗粒类物料在斗壁粘附架桥，锥斗下部出口配置插板式卸料阀，阀板采用线性导轨导向，驱动端预留气动执行器安装接口，可直接接入生产线自控系统实现自动卸料控制。

　　外部支撑框架采用矩形钢管焊接成型，四根支腿底部配置可调式脚杯安装板，单块安装板预留两个M16膨胀螺栓固定孔，可直接固定于车间混凝土地面或钢平台台面，支撑环与锥斗外壁采用分段式焊接连接，每段支撑筋板间隔120度布置，可承受满载工况下的动载冲击，避免锥斗长期使用出现变形偏移。上部驱动安装位的同轴度公差控制在0.1mm以内，可适配不同功率的搅拌电机、送料螺杆组件安装，无需二次加工找正。设备侧面预留观察窗安装位，可配置钢化玻璃视镜实时观察内部物料状态，同时预留真空检测接口、惰性气体充入接口，可根据不同工艺需求快速外接配套管路。从安装边界来看，设备整体占地投影为正方形，支腿跨距适配标准1200mm宽度的钢平台安装，

　　整体高度可根据车间层高调整支腿长度，上部封头的外接组件安装面距地面高度预留1.8m的操作空间，方便日常维护检修。在实际生产应用中，该结构可承受-0.1MPa的真空工况压力，锥斗内壁可根据工艺需求衬特氟龙、不锈钢抛光层，适配腐蚀性物料、食品级物料的加工需求，框架表面采用黄色环氧防锈漆喷涂，符合工业车间安全色标识规范，运动部件位置预留安全防护栏安装位，可直接加装防护网避免生产安全隐患。设计过程中针对满载工况做了有限元受力校核，支腿最大变形量控制在0.2mm以内，支撑环的应力集中点均做了圆角过渡处理，避免长期交变载荷下出现焊缝开裂问题，卸料阀的阀板密封采用硅橡胶密封圈，可在真空环境下保持可靠密封，无泄漏风险。
