M8规格带法兰导螺杆传动螺母结构

　　做小型桌面级设备传动结构设计的时候，很多人第一反应是选滚珠丝杠，毕竟传动效率高、背隙小，但实际做过DIY类小型设备、教学用迷你加工设备的工程师都清楚，滚珠丝杠的采购成本、安装调试门槛对于低负载、短行程的场景来说，很多时候是性能过剩的。这款带法兰结构的M8导螺杆螺母，就是针对这类轻量化传动场景做的替代方案，适配8mm直径、导程2mm的梯形螺纹螺杆，能直接和同规格的vitme台阶2mm螺杆配合组装，不需要额外定制转接件，大幅降低小型设备的传动部分搭建成本。

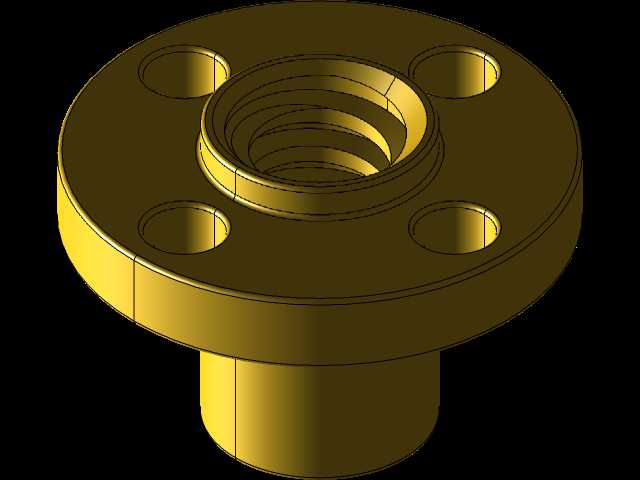

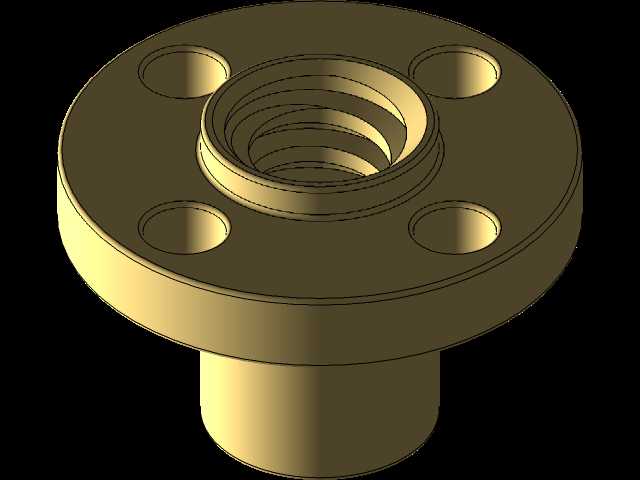

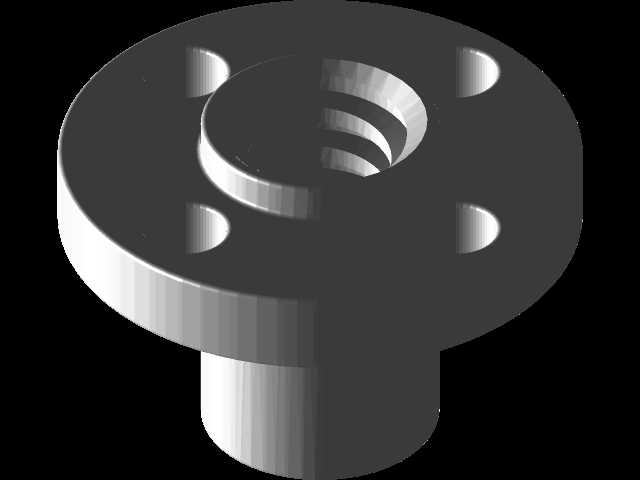

　　从结构设计来看，这款螺母采用一体化法兰加同轴导向柱的结构，法兰端均匀分布四个安装沉孔，安装时可以直接通过螺栓把螺母锁紧在运动滑台的安装面上，不需要额外做螺母座的抱紧结构，相比普通圆柱型梯形螺母，省去了螺母抱紧座的加工和装配环节，对于3D打印制作的安装结构来说，法兰面的贴合安装方式也能更好保证螺母和螺杆的同轴度，减少传动过程中的卡滞、偏磨问题。下部的导向柱段长度经过匹配设计，和法兰端面形成垂直的安装基准，装配时导向柱可以直接穿入滑台的预制安装孔，起到预定位的作用，不需要反复调整螺母的安装角度，能有效缩短装配调试的时间。

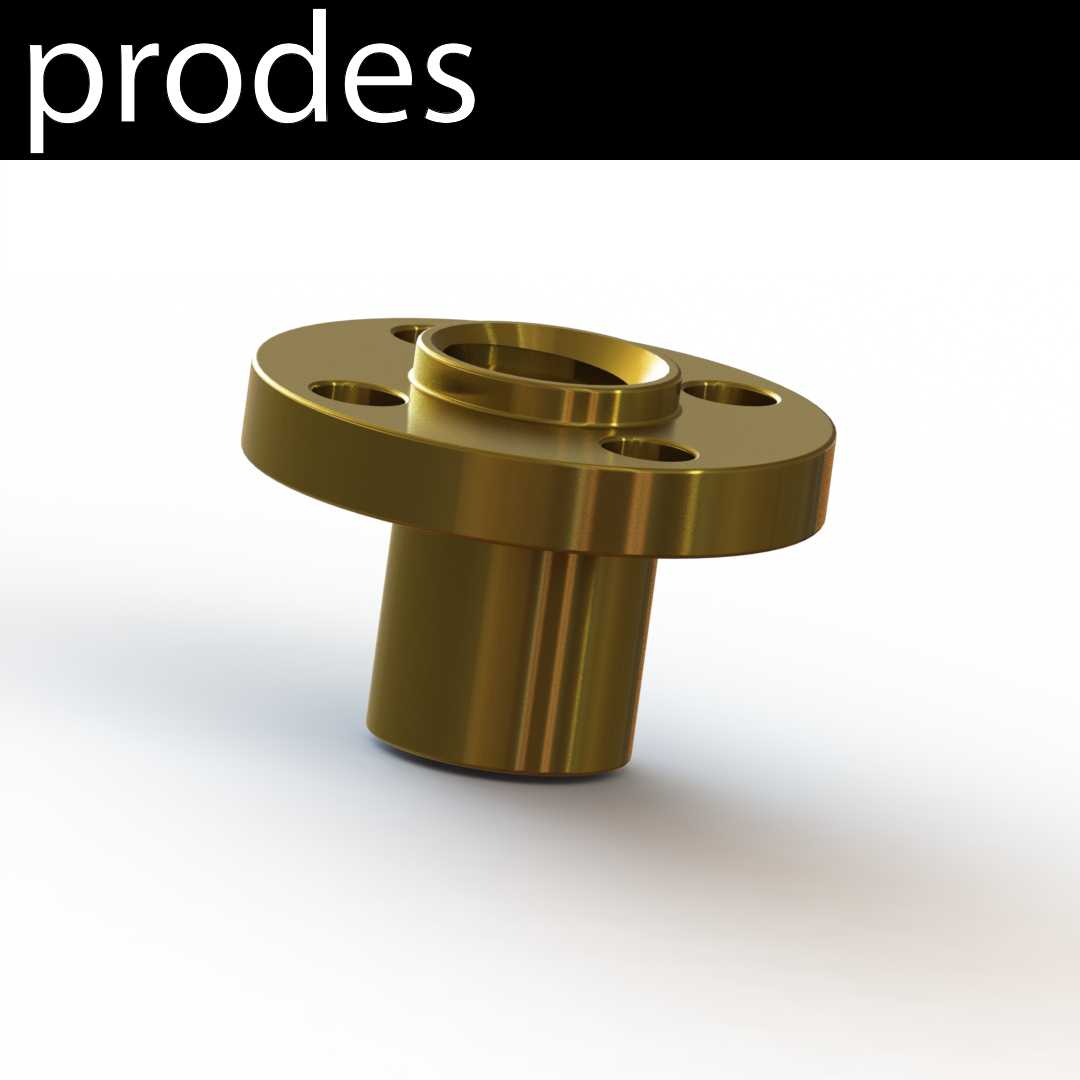

　　材质选用黄铜作为基体，主要是考虑到黄铜和钢制螺杆配合的时候，本身具备不错的自润滑特性，即使没有持续的油脂润滑，在低负载、低转速的传动场景下，也能保持比较顺滑的传动手感，不会像钢制螺母和钢制螺杆配合那样容易出现咬合、磨损过快的问题。同时黄铜的切削加工性能好，不管是机加工做小批量试样，还是后期根据实际安装需求做局部尺寸修整，都比不锈钢、硬质合金类的零件更容易加工，对于DIY爱好者、小型设备开发团队来说，后期改型的适配成本更低。

　　实际应用场景覆盖了多数桌面级轻量化传动设备，除了常规的FDM3D打印机Z轴升降传动之外，还可以用在桌面级迷你CNC雕刻机的轴进给传动、小型激光切割机的光斑高度调节机构、教学用小型机械臂的直线关节传动、自动化设备里的小型物料推料机构、测试设备的微调位移平台等场景。这类场景的共同特点是传动负载不大，单次行程通常在300mm以内，运动速度不高，对传动精度的要求在0.1mm级别即可满足使用需求，不需要滚珠丝杠那种微米级的背隙控制，用这款螺母搭配普通T8梯形螺杆，完全能达到使用要求，整体传动部分的成本能降到滚珠丝杠方案的五分之一甚至更低。

　　安装边界方面，这款螺母的法兰盘外径、安装孔位间距都做了通用化设计，和市面上主流的T8丝杠螺母法兰安装尺寸兼容，原来用普通T8铜螺母的设备，如果出现螺母磨损、需要替换的情况，可以直接互换安装，不需要修改滑台的安装孔位。下部导向柱的外径和常规T8螺母座的安装孔内径匹配，不管是3D打印的PLA、PETG材质安装座，还是亚克力、铝合金切削的安装座，都能顺利装配。需要注意的是，这款螺母的设计负载是针对小型轻量化场景的，不适合用在大负载的金属切削机床、重型升降设备上，使用时的螺杆转速建议控制在每分钟300转以内，避免高速运转下摩擦升温过快导致螺母磨损加剧，日常使用时定期在螺杆表面涂抹少量润滑脂，就能大幅延长螺母的使用寿命，长期使用出现磨损间隙变大之后，直接更换螺母即可，维护成本极低。

　　从设计思路的角度来说，这款零件没有追求过高的精度冗余，而是把设计重心放在了通用适配性、装配便捷性和成本控制上，针对小型设备开发过程中传动部件选型的痛点，把原本需要螺母、螺母座、紧固件多个零件组合的结构，整合为单个带安装法兰的螺母零件，减少了装配环节的公差累积，也降低了设计人员的选型画图工作量，直接调用模型就可以完成安装部分的结构匹配，不用再单独绘制螺母座的适配结构，对于快速迭代的小型设备开发项目来说，能有效缩短整体的设计周期。
