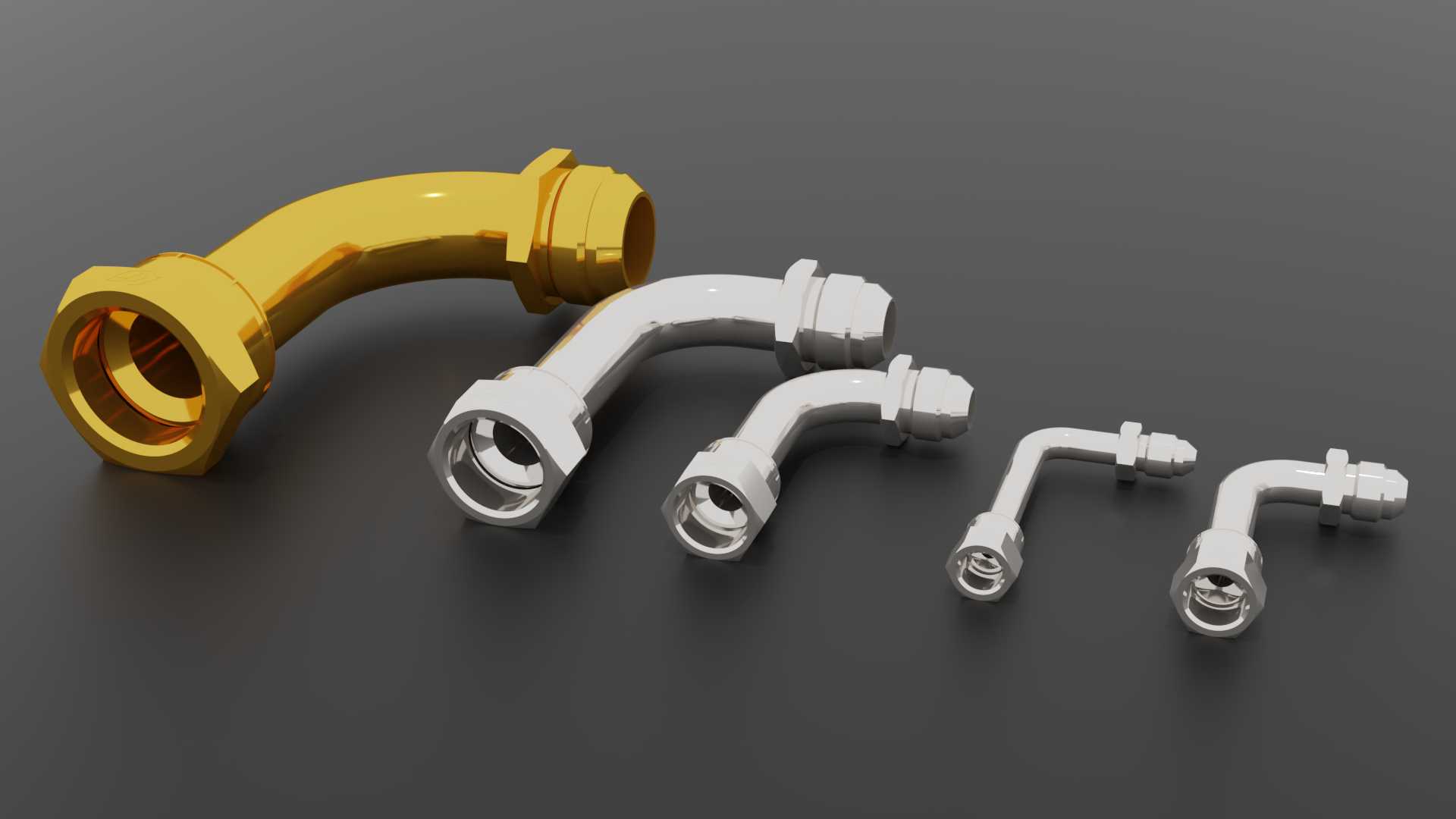

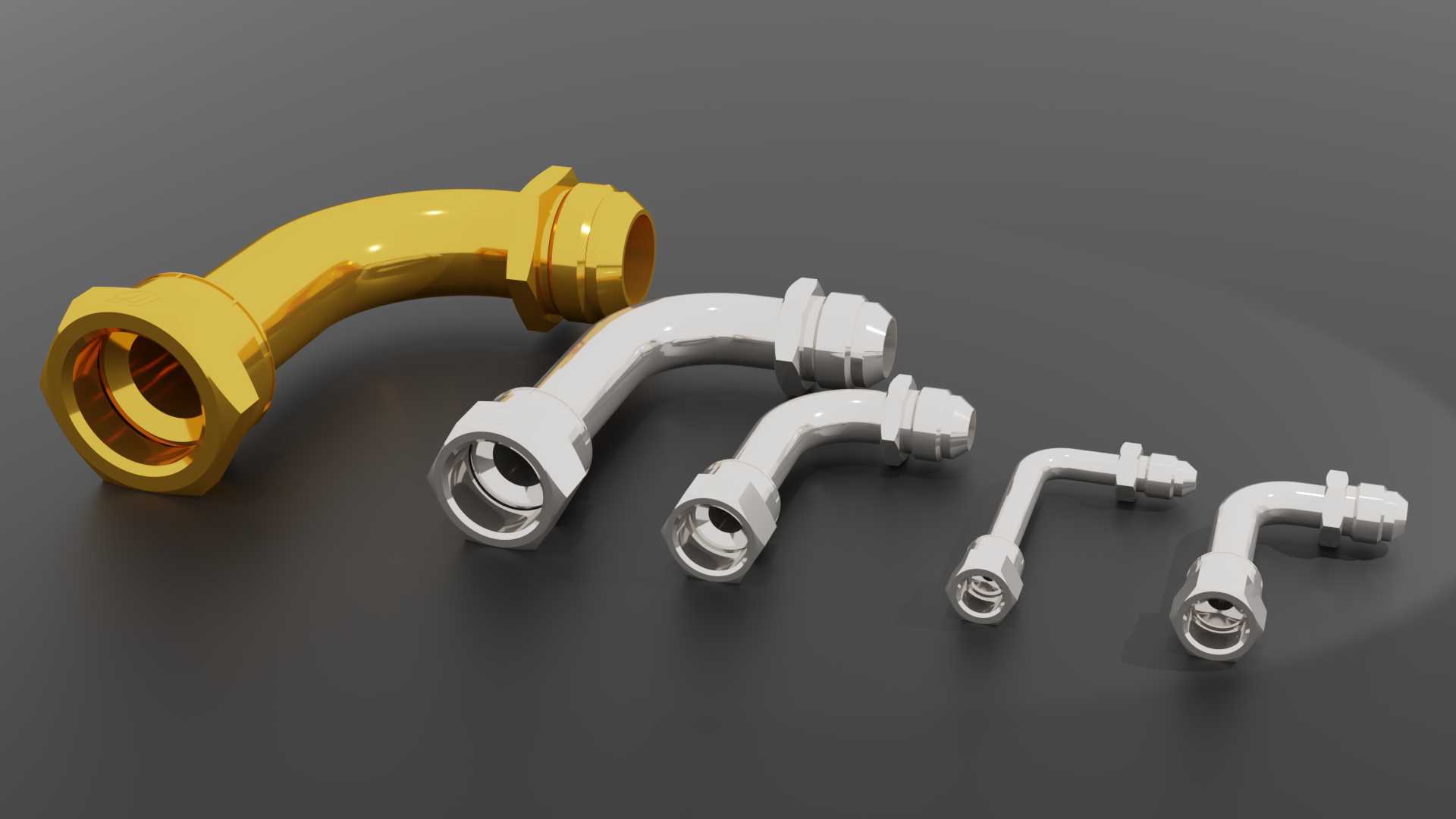

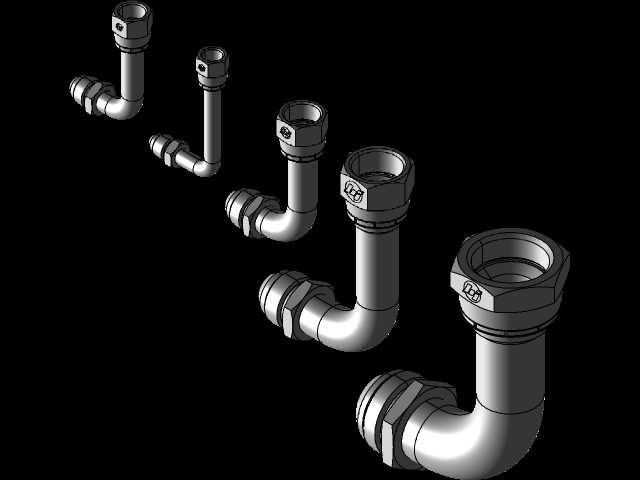

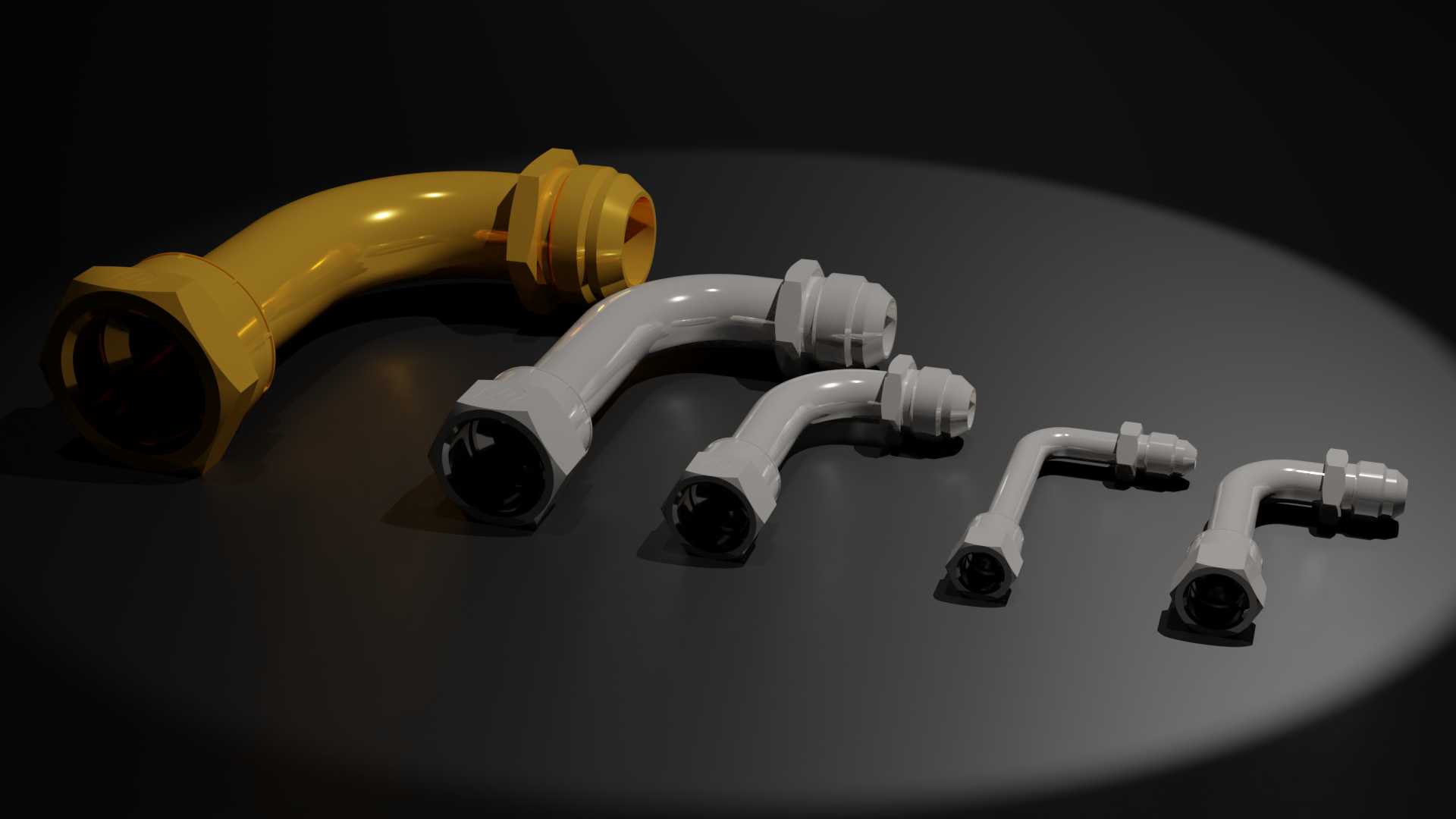

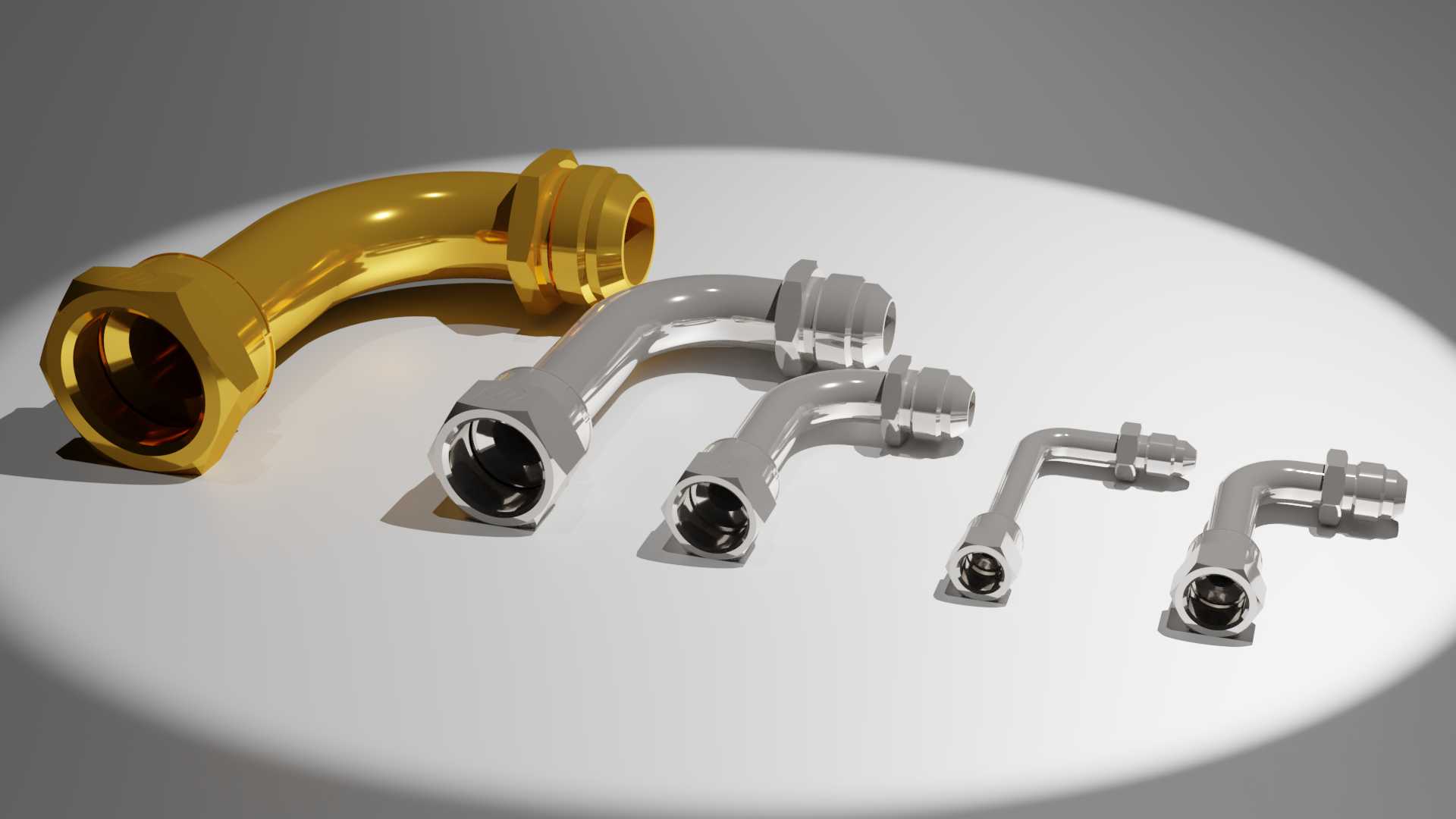

90度弯角液压管路旋转连接接头结构

　　在液压系统的管路布设场景中，硬管与元件端接口的角度错位、管路随执行件动作产生的扭转应力，一直是现场布管和后期运维中容易被忽略的故障诱因。这套90度弯角结构的旋转式液压接头，正是针对这类管路连接痛点完成的结构设计，区别于常规固定式直角管接头，其核心结构在弯角本体的一端集成了可相对转动的连接副，允许接头在完成管路紧固后，仍能沿管路轴线方向进行一定角度的自由回转，从根源上抵消管路安装时的角度偏差，同时缓解设备运行过程中管路随部件摆动产生的交变扭转应力，避免硬管连接处因长期应力集中出现的焊缝开裂、密封件剪切失效等问题。

　　从实际应用场景来看，这类接头广泛适配工程机械、机床液压站、自动化液压工装等设备的管路布局需求，尤其是在执行元件存在摆动动作的部位，比如挖掘机斗杆油路、机床夹具的摆动夹紧缸油路、液压顶升设备的转角管路，常规直角接头在安装时需要反复调整硬管弯制角度来对准接口，一旦后期设备运行中管路存在小幅转动，硬管与接头的连接位置会持续承受扭转载荷，时间久了容易出现渗漏甚至管路断裂。而带旋转功能的90度接头，在安装时可以先将两端螺纹分别与管路、元件接口初步旋合，再转动弯角本体调整管路走向，最后完成锁紧，大幅降低现场弯管的精度要求，也能吸收运行中产生的管路扭转量。

　　结构设计上，这套接头的弯角流道采用等径圆弧过渡设计，没有直角通流截面的突变，能最大程度降低液压油在弯角位置的流阻损失，减少油液紊流产生的振动和噪声。旋转连接副的位置设置了组合式密封结构，采用硬质密封面搭配弹性密封件的形式，既保证旋转动作的顺畅性，又能在液压系统额定工作压力下实现无渗漏密封，旋转副的配合间隙经过严格控制，既不会因为间隙过大导致密封件被高压油挤入间隙造成损坏，也不会因为间隙过小出现旋转卡滞、低温环境下动作受阻的问题。接头的连接端覆盖了多种常用的液压管螺纹规格，包括UNF系列的美制统一细牙螺纹，适配不同通径的液压硬管、软管连接需求，不同规格的接头弯角半径按照通径大小做了匹配设计，避免小通径接头采用过大弯角半径造成的安装空间浪费，也防止大通径接头弯角半径过小导致的流阻陡增。

　　安装边界方面，这套接头的外部轮廓按照最小安装空间需求做了优化，六角扳拧面的尺寸符合标准紧固件的扳拧空间要求，在密集排布的阀组安装面上，相邻接头之间不会出现扳拧干涉，旋转端的转动行程范围内没有突出的结构棱边，避免和周边管路、元件发生运动干涉。接头的整体长度、弯角高度尺寸都经过紧凑化设计，在保证流道通流面积和结构强度的前提下，尽可能压缩占用的安装空间，适配设备内部狭小的管路布设区域。材质和表面处理上，接头本体采用高强度铜合金与不锈钢材质搭配，不同材质的适配既保证了结构强度，也降低了旋转副的摩擦系数，提升旋转动作的顺滑度，表面的钝化处理能适应常规液压系统的油液环境，避免长期使用出现的锈蚀、镀层脱落污染油液的问题。在实际选型过程中，需要根据管路的通径、工作压力、接口螺纹规格匹配对应型号的接头，同时要确认安装位置的空间尺寸是否满足接头的转动范围需求，避免安装后旋转动作被周边部件限位，失去扭转补偿的作用。这类旋转式直角接头的应用，能有效提升液压管路的安装效率，降低管路故障的概率，延长密封件和管路的使用寿命，是液压系统管路连接中实用性很强的一类连接件结构。
