BF12滚珠丝杠端部固定支撑座结构设计

项目分类:通用机械零部件 发布时间:2022-09-08 ID:694856
  • BF12滚珠丝杠端部固定支撑座结构设计
  • BF12滚珠丝杠端部固定支撑座结构设计
  • BF12滚珠丝杠端部固定支撑座结构设计
  • BF12滚珠丝杠端部固定支撑座结构设计

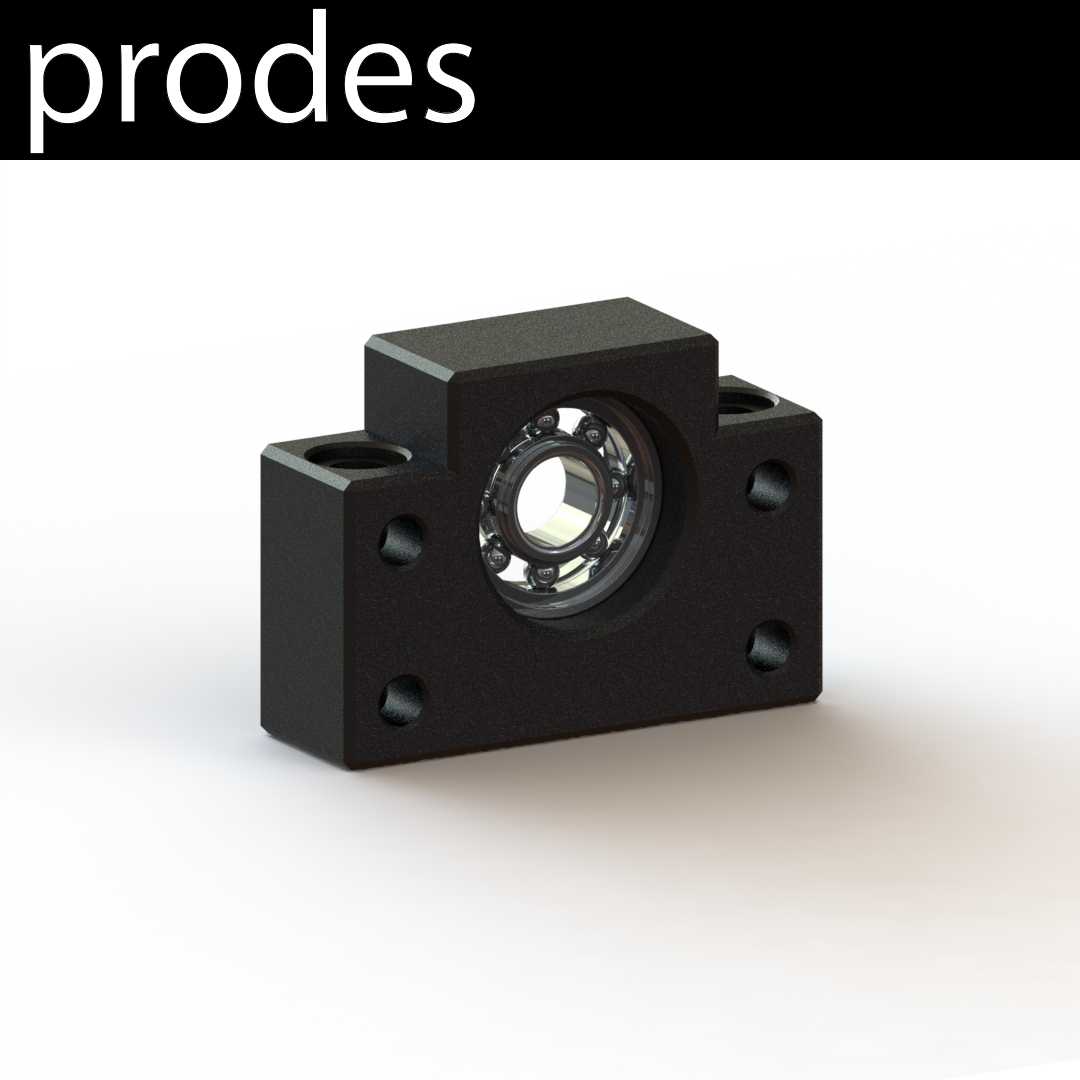

  这款BF12规格的滚珠丝杠端部固定支撑座,是小型数控加工与桌面级制造设备传动系统里的核心支撑部件,主要承担滚珠丝杠旋转端的径向与轴向载荷约束,避免丝杠在高速往复进给过程中出现挠曲变形、回转精度下降的问题。从实际应用场景来看,这类支撑座广泛适配桌面级3D打印机、小型DIY数控雕刻机、迷你激光切割机这类轻载精密传动设备,尤其是采用16mm规格直线导轨传动的小型设备,搭配10mm直径的滚珠丝杠使用时,能将丝杠的回转同轴度控制在合理公差范围内,保证进给过程的运动平顺性。

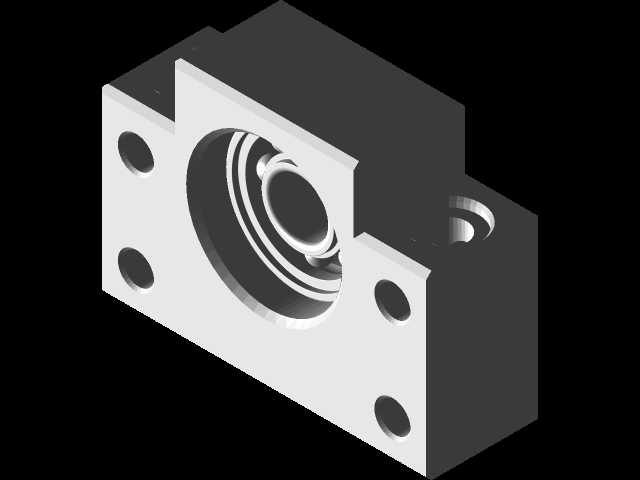

  从结构设计思路来看,这款支撑座采用一体式方块式本体设计,本体材质通常选用45号钢发黑处理或者高强度铝合金加工,兼顾结构刚性与轻量化需求,适配小型设备的安装空间限制。本体中心嵌入深沟球轴承作为回转支撑,轴承内圈与丝杠轴端过盈配合,外圈与本体安装孔过渡配合,通过轴承实现丝杠的低阻力回转,同时承受丝杠传动过程中产生的轴向与径向载荷。本体两侧设计有对称的安装沉孔,用于穿设内六角螺栓将支撑座固定在设备的安装基板上,沉孔设计可以让螺栓头完全沉入本体内部,不会突出安装面干涉其他部件的运动。本体朝向丝杠的一侧设计有轴承限位台阶,避免轴承在轴向载荷作用下出现窜动,另一侧预留了轴端锁紧的空间,可以搭配锁紧螺母将丝杠轴端与轴承内圈锁死,消除轴向配合间隙。

  从安装边界与尺寸参数来看,这款支撑座适配轴径10mm的滚珠丝杠,也就是常见的1204规格滚珠丝杠的支撑端使用,整体外形为方块结构,安装孔的孔距按照小型设备的通用安装规范设计,能直接适配市面上多数标准铝型材框架的安装孔位,不需要额外做安装转接板。安装时需要注意,支撑座的安装面需要与丝杠的同轴度保持在0.02mm以内,避免强行装配导致轴承别劲,提前磨损降低使用寿命。支撑座的总高度控制在较低的范围,不会过多占用设备Z轴方向的安装空间,对于安装空间紧凑的桌面级设备十分友好。

  在实际设备运行过程中,这类端部固定器的作用不可替代,很多DIY设备在组装时如果忽略支撑座的选型与安装精度,很容易出现丝杠高速转动时的抖动问题,直接导致加工件表面出现振纹,或者3D打印件出现层纹错位的情况。这款支撑座的一体式结构相比拼接式的支撑组件,装配累积误差更小,出厂前轴承与本体的配合已经做了公差匹配,用户拿到手只需要直接将丝杠轴端压入轴承内圈,锁紧固定螺母即可完成装配,不需要自行调整轴承的配合间隙,降低了小型设备的组装调试难度。

  从功能特性上来说,这款支撑座可以承受一定的轴向载荷,在轻载传动场景下,完全可以满足设备快速进给的刚性需求,轴承自带的密封结构可以阻挡加工过程中产生的切屑、粉尘进入轴承内部,延长支撑座的维护周期,日常使用只需要定期在轴承位置补充少量润滑脂即可,不需要频繁拆解维护。支撑座的发黑表面处理可以起到一定的防锈作用,在车间多尘、湿度稍高的环境下使用也不容易出现锈蚀问题,适合个人DIY用户以及小型加工坊的设备使用场景。

  在做设备结构设计选型时,这类支撑座需要和丝杠的螺母座、另一端的支撑座做同轴度匹配,安装时可以先将支撑座与丝杠预装,再将螺母座与运动平台固定,最后锁紧支撑座的安装螺栓,避免装配过程中产生内应力,导致丝杠转动阻力过大。这款固定器的结构设计充分考虑了小型设备的安装痛点,没有多余的冗余结构,所有结构特征都服务于支撑、固定、安装的核心功能,没有过度设计带来的成本与空间浪费,是小型精密传动系统里性价比很高的标准支撑部件。
