SFU1605滚珠丝杠螺母适配安装座结构

　　在做线性传动机构选型适配的时候，很多工程师都会遇到标准丝杠螺母和自制运动台架安装孔位不匹配的问题，这款适配座就是针对SFU1605规格滚珠丝杠螺母做的转接安装结构，专门解决标准件和定制机架的衔接问题。从实际应用场景来看，这类转接座最常出现在桌面级数控设备的传动链路里，不管是做小型数控雕刻机的Z轴传动固定，还是3D打印机的运动轴螺母安装，或是小型激光切割机的X/Y轴传动衔接，都能用到这类结构，它不需要额外修改现有台架的安装孔位，也不用对标准滚珠丝杠螺母做二次加工，就能把旋转电机的扭矩转化为滑台的直线运动，避免了非标加工带来的装配误差。

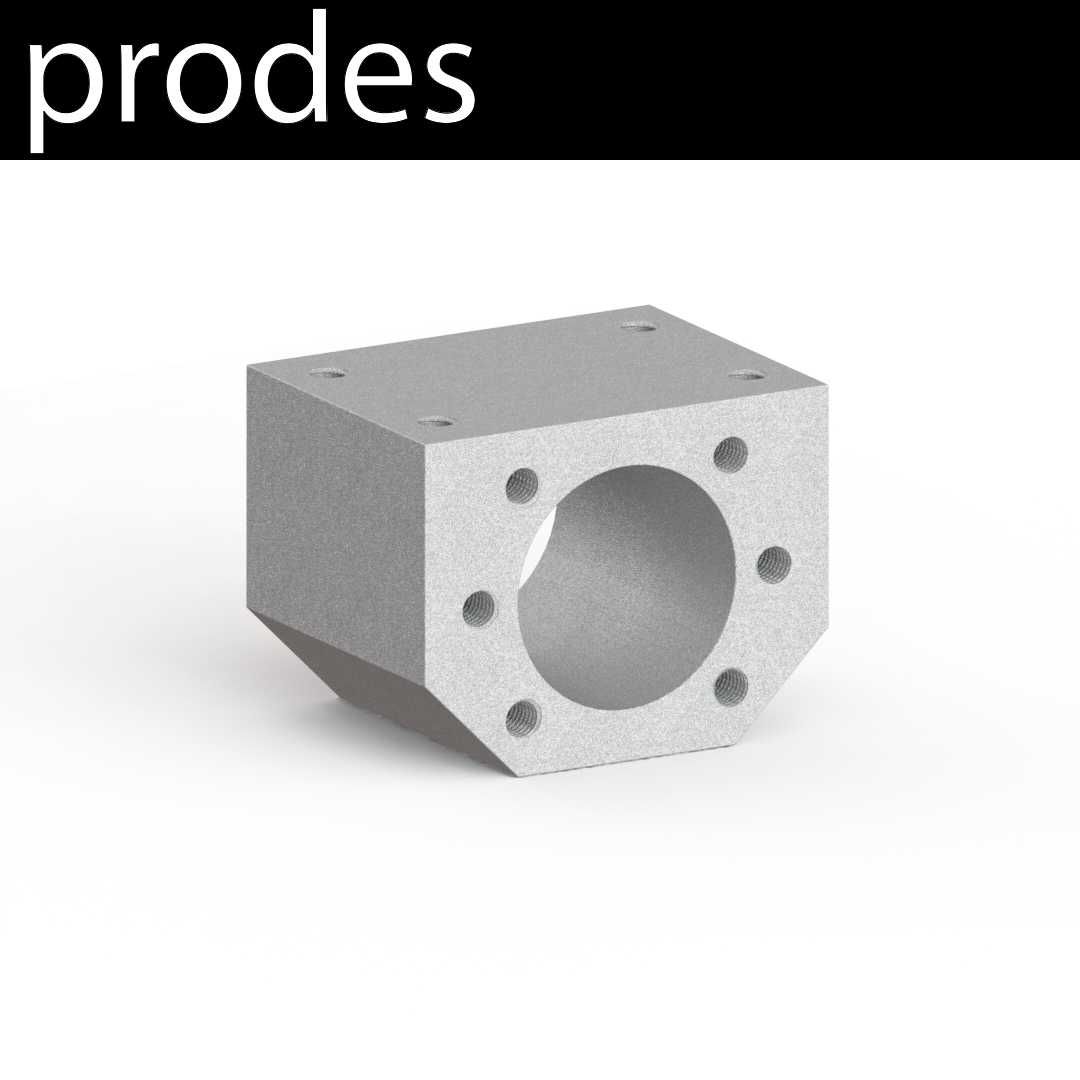

　　从功能特性上看，这款适配座的核心作用是抱紧SFU1605规格的滚珠丝杠螺母，同时提供和运动滑台连接的安装基准。主体采用方块式的主体结构，朝向螺母的一侧做了和螺母法兰完全匹配的安装面，上面预留的6个安装孔位完全对应SFU1605螺母法兰的固定孔位，安装时只需要把螺母嵌入适配座的中心通孔，用螺丝从法兰侧锁紧就能完成螺母和座体的刚性连接，不会出现螺母转动、窜动的问题。座体的上下两个平面是和滑台贴合的安装基准面，上面预留的4个沉头安装孔，对应滑台的固定孔位，锁紧之后座体和滑台形成刚性整体，丝杠转动的时候就能带动滑台沿着导轨方向做精准的直线进给。

　　设计思路上，这款结构没有做多余的冗余设计，完全围绕安装刚性和装配便利性做优化。中心通孔的直径刚好匹配16mm规格丝杠螺母的外径，配合面做了轻微的导入倒角，安装的时候不需要强行敲入，顺着倒角就能把螺母推到位，避免装配过程中刮伤螺母的外壁。法兰侧的安装孔位做了锪平处理，螺丝锁紧之后头部不会突出安装面，不会和周边的导轨、拖链等部件产生运动干涉。座体底部做了小角度的切边处理，一方面是减少不必要的材料重量，降低运动滑台的整体负载，另一方面也能避开滑台安装面上的凸台、走线槽等结构，不需要额外对滑台表面做避位加工。

　　从安装边界尺寸来看，这款适配座的中心通孔轴线到安装底面的高度，匹配市面上常规15mm规格直线导轨的滑台安装高度，装配之后丝杠的轴线和导轨的平行度很容易保证，不需要额外加调整垫片来凑高度。座体的整体宽度控制在合理范围内，相邻两个安装孔的孔距符合通用的铝型材安装孔位标准，不管是用20系列还是30系列铝型材搭建的设备机架，都能直接找到对应的安装位置，不需要重新打孔攻丝。座体的轴向长度刚好覆盖螺母的整体长度，不会因为座体过长占用额外的轴向行程空间，能在有限的设备长度内最大化滑台的有效运动行程。

　　在实际装配调试的时候，这类一体式的适配座比分体式的抱箍结构刚性更好，传动过程中不会出现因为抱箍锁紧力不足导致的螺母松动、反向间隙变大的问题，对于需要频繁做正反转切换的传动场景，能有效保证传动精度，减少回程误差。座体的各个安装面都做了平面度处理，和螺母法兰、滑台表面贴合的时候不会出现间隙，锁紧之后不会产生装配应力，避免长期运行之后因为应力释放导致的丝杠与导轨平行度超差问题。对于做小型自动化设备改型的工程师来说，这类标准化的转接座不需要重新从零开始建模设计，只需要核对安装孔位和边界尺寸，就能直接用到自己的设计里，能大幅缩短结构设计的周期，也能减少因为自定义安装座带来的加工出错概率。
