DDCSV3.1四轴数控运动控制器结构设计

　　这款四轴数控控制器主要面向小型数控加工设备、专用数控改造场景设计，可脱离上位计算机独立完成全流程运动控制，适配步进驱动系统的各类非标数控设备，常见于小型雕刻机、专用钻铣设备、数控送料机构、多工位自动化装配工位的运动控制环节，不需要搭配工控机即可独立完成全部逻辑运算与运动输出，大幅降低整套数控系统的硬件成本与布线复杂度。

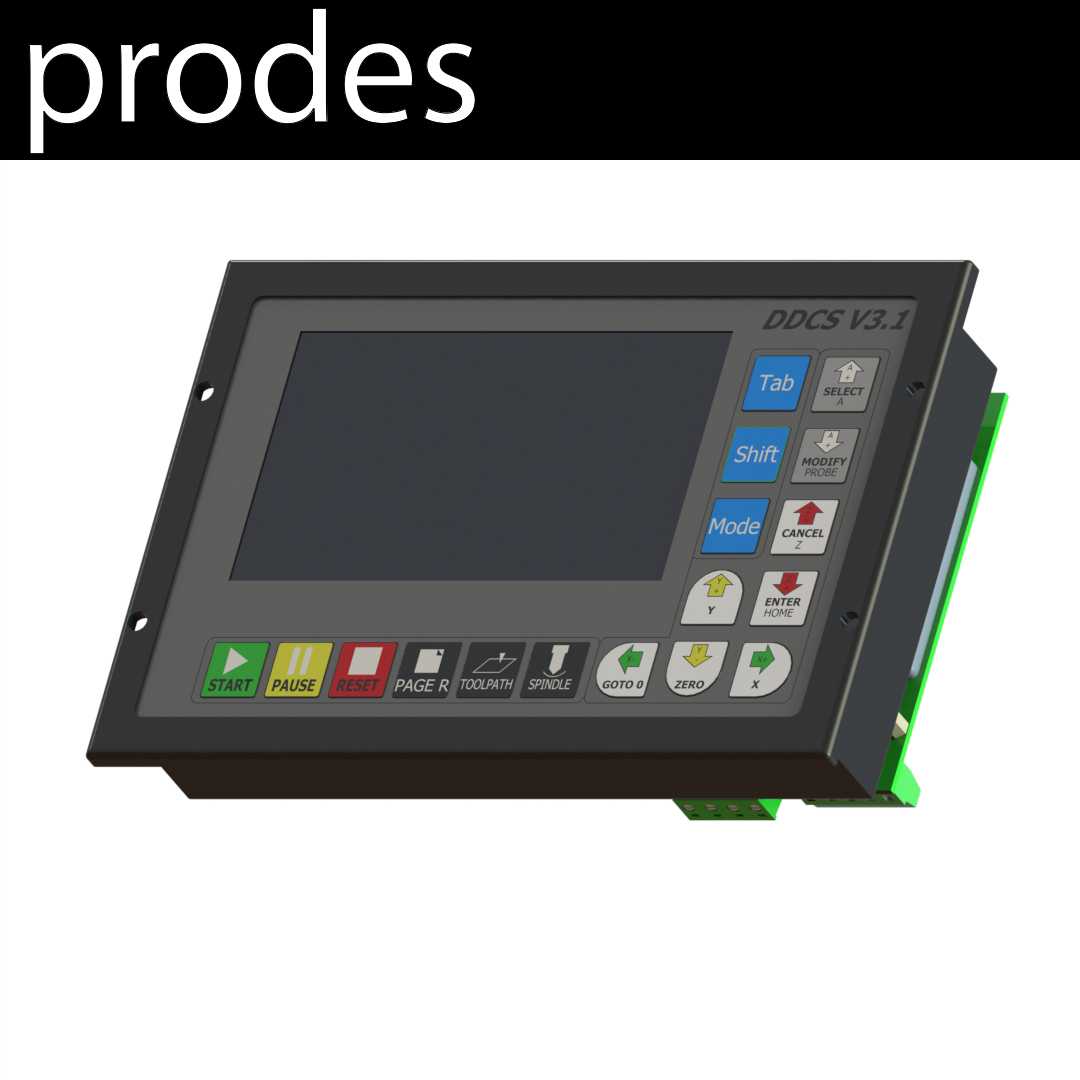

　　控制器采用嵌入式面板安装结构，前面板集成了全尺寸显示区域与实体操作按键，所有操作按键按照数控设备操作习惯分区排布，包含轴点动按键、模式切换按键、功能快捷键、循环启动与进给保持、急停相关输入接口，操作人员可直接通过面板完成程序输入、参数调整、手动操作、加工启停全流程操作，不需要额外搭配手持单元即可完成基础调试工作。面板的安装尺寸按照标准工业机柜面板开孔规范设计，可直接嵌入标准电控柜面板安装，安装时仅需要在柜面开出对应尺寸的矩形开孔，通过侧边的固定卡扣即可完成锁紧，不需要额外设计复杂的安装支架，适配现有各类非标设备的电控柜改造需求。

　　硬件接口层面，控制器配置了15路光耦隔离输入接口，可接入限位开关、原点开关、急停按钮、外部启动按钮、主轴状态反馈等各类开关量信号，所有输入通道均做了电气隔离处理，可有效抵御车间现场的电磁干扰，避免外部信号串扰导致的系统误动作。输出侧配置4路可编程继电器输出通道，可直接控制主轴启停、冷却泵开关、雾冷系统、照明回路等外围辅助设备，输出触点容量可直接驱动常见的中间继电器与小型交流接触器，不需要额外增加中间放大板。

　　运动控制性能上，控制器最高可输出500KHz的脉冲控制信号，可适配绝大多数市面上的两相、三相步进驱动器，支持四轴联动插补运算，包含直线插补、圆弧插补功能，同时支持非圆曲线的插补处理，可满足常规金属切削、木材雕刻、点位搬运等场景的运动精度需求。主轴控制通道支持0-10V模拟量电压输出，可匹配带模拟量调速的变频器实现主轴转速的无级调整，同时支持多档主轴转速档位控制模式，可适配老旧设备的有级调速主轴改造需求。

　　系统支持标准G代码解析，可直接读取主流CAM软件生成的加工代码，前置USB接口支持通用U盘直接导入加工程序，不需要通过串口或者网线连接电脑传输文件，内置的文件读取模块可快速识别大容量U盘中的G代码文件，即使是大尺寸的长加工程序也可快速加载，不会出现读取卡顿或者加载失败的问题。系统自带掉电记忆功能，加工过程中如果出现意外断电，重新上电后可自动记录断电时的加工坐标与程序行号，支持从断点位置继续加工，避免长时间加工的工件因为断电报废。

　　电气设计上，控制器采用宽电压直流供电设计，支持18-32V直流电压输入，内部电源回路做了多级DC-DC隔离处理，可抵御车间电网的电压波动与脉冲干扰，主控单元采用工业级LPC主控芯片，搭配高速脉冲输出通道，所有脉冲输出通道均做了阻抗匹配与信号整形，可保证长距离接线时的脉冲信号稳定，不会出现丢步或者脉冲错乱的问题。外壳采用全金属屏蔽结构，可有效抵御车间内变频器、伺服驱动器产生的电磁辐射干扰，保证系统在复杂电磁环境下长期稳定运行。

　　结构细节上，前面板的按键采用耐磨薄膜按键设计，按键行程适中，反馈清晰，可承受百万次以上的按压操作，显示区域采用高对比度工业级液晶屏，可视角度宽，在车间强光环境下也可清晰显示坐标信息、加工状态、程序行号等内容。控制器后侧的接口采用防呆设计，不同功能的接口采用不同的针脚定义与接插件规格，现场接线时不会出现插错接口的问题，所有接线端子采用螺钉压紧式结构，接线牢固可靠，可承受设备运行时的振动，不会出现接线松脱的问题。

　　在实际设备选型适配时，这款控制器可直接替换老旧的单轴、两轴运动控制器，不需要大幅改动原有电控柜的布线，仅需要对应接入电源、脉冲信号、IO信号即可完成调试，对于设备改造项目来说可大幅缩短改造成本与调试周期。系统内置的参数配置界面可直接通过面板按键调整脉冲当量、轴速度、加速度、软限位等参数，不需要连接电脑即可完成全部参数配置，调试过程便捷，适合现场调试人员快速完成设备参数匹配。
