废旧部件改制简易分度加工装置

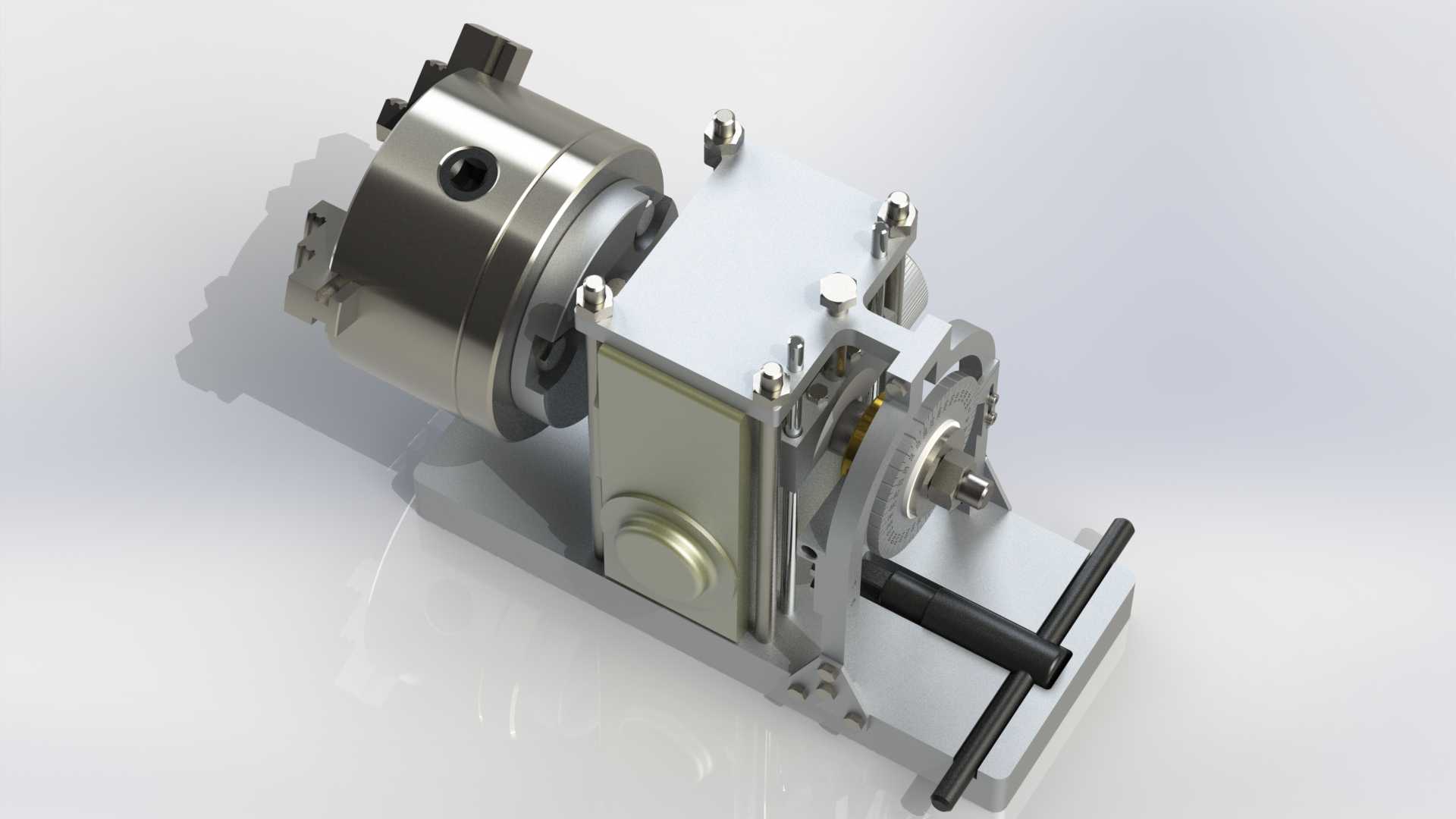

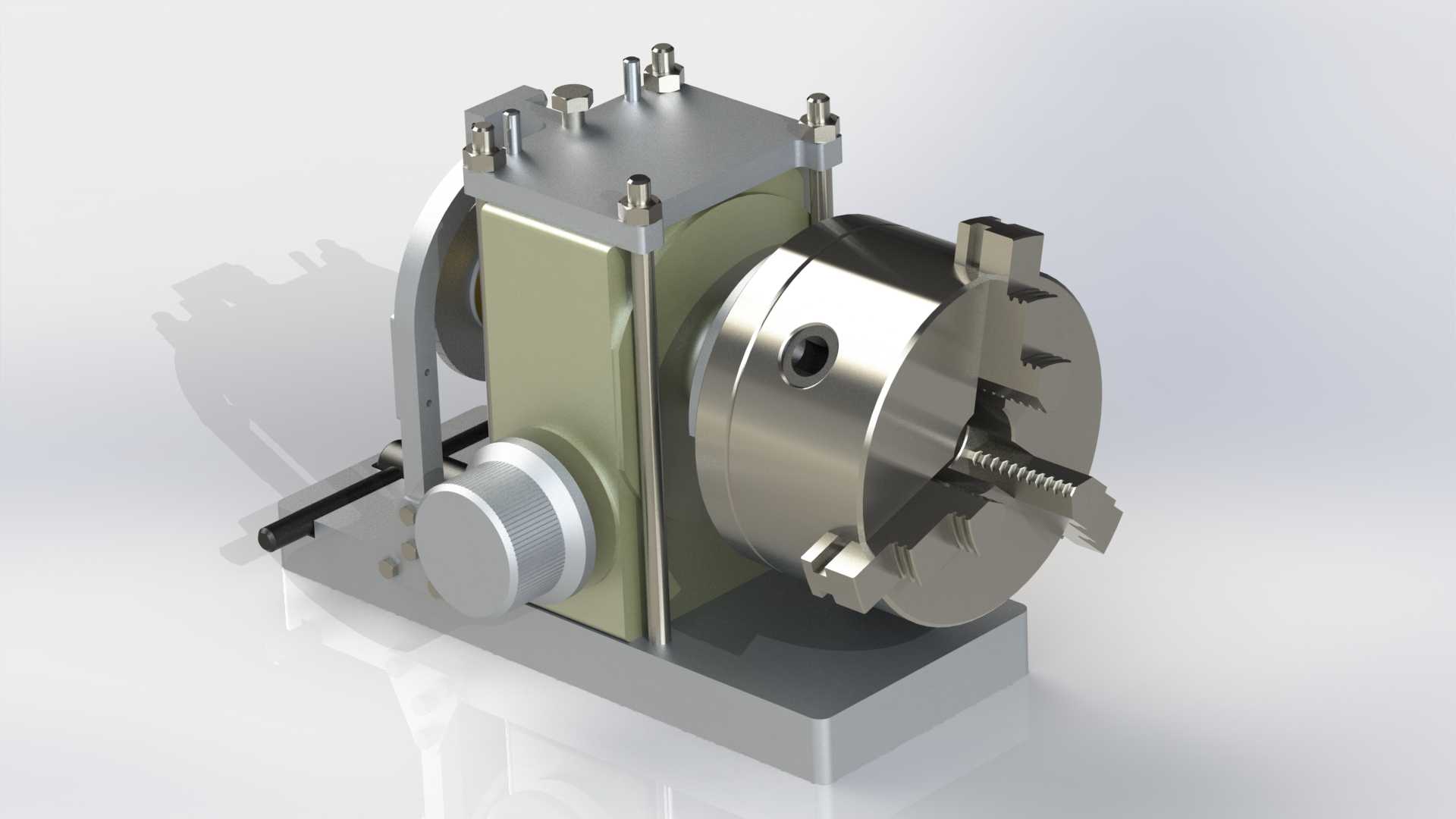

　　这款分度装置的设计思路完全来自一线机加工的实际需求，很多小型维修车间、个人加工工位经常遇到小批量等分零件加工需求，采购标准万能分度头成本高，大规格型号适配小型台钻、仪表车床时安装冗余度太高，很多时候加工的零件仅需要做等分钻孔、铣槽、刻线工序，不需要差动分度、挂轮加工等复杂功能，用现有闲置部件改制是性价比极高的方案。装置的核心装夹端采用旧车床三爪卡盘，卡盘直接与减速机构的输出轴连接，利用旧减速机的大减速比特性，手动转动输入端手轮时，卡盘端可以获得极低的输出转速，转动过程平稳无冲击，避免手动直接转动卡盘时容易出现的过转、间隙窜动问题，日常加工中装夹棒料、小型法兰、异形件时，三爪卡盘的自定心特性可以快速完成工件装夹，

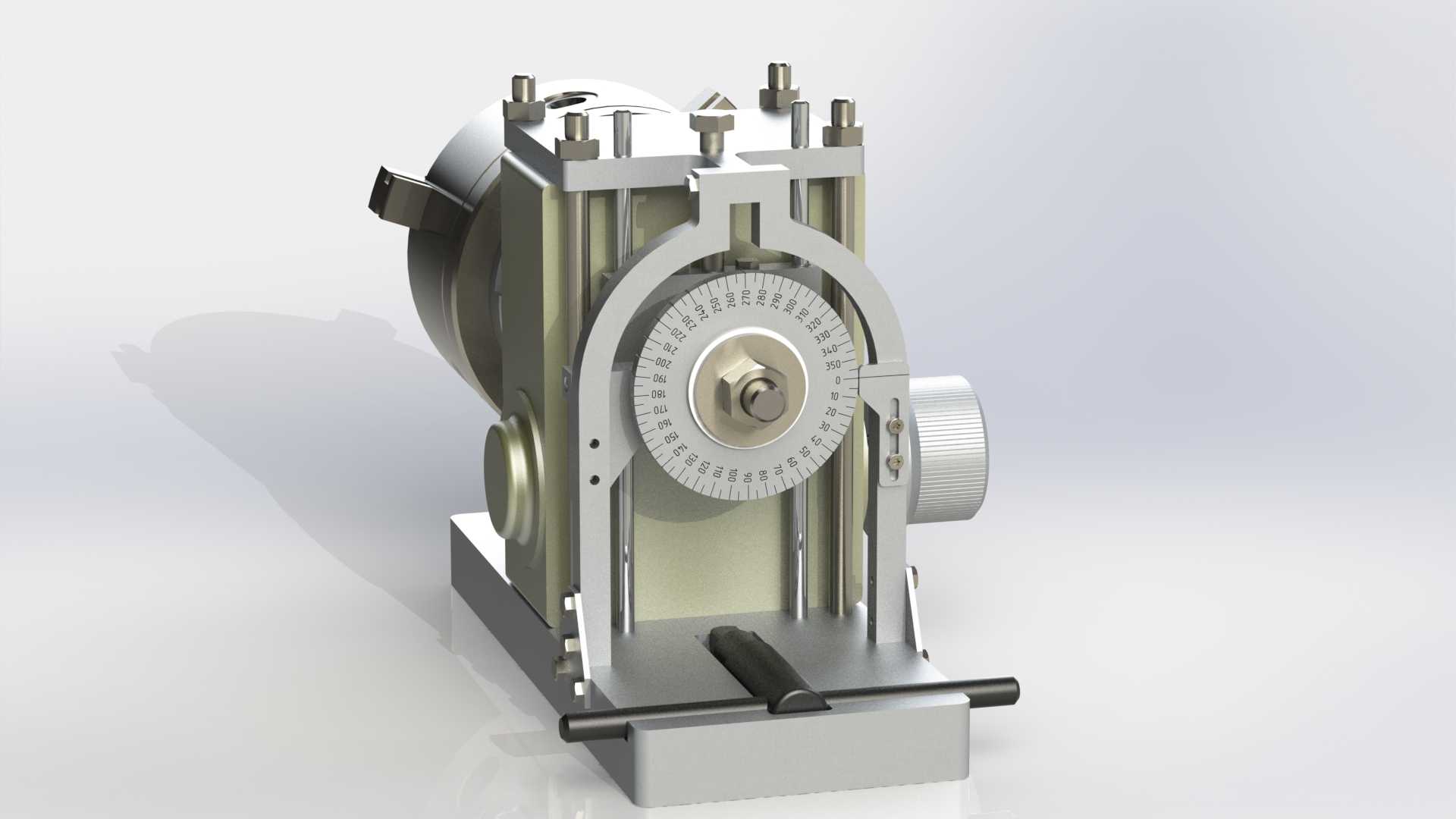

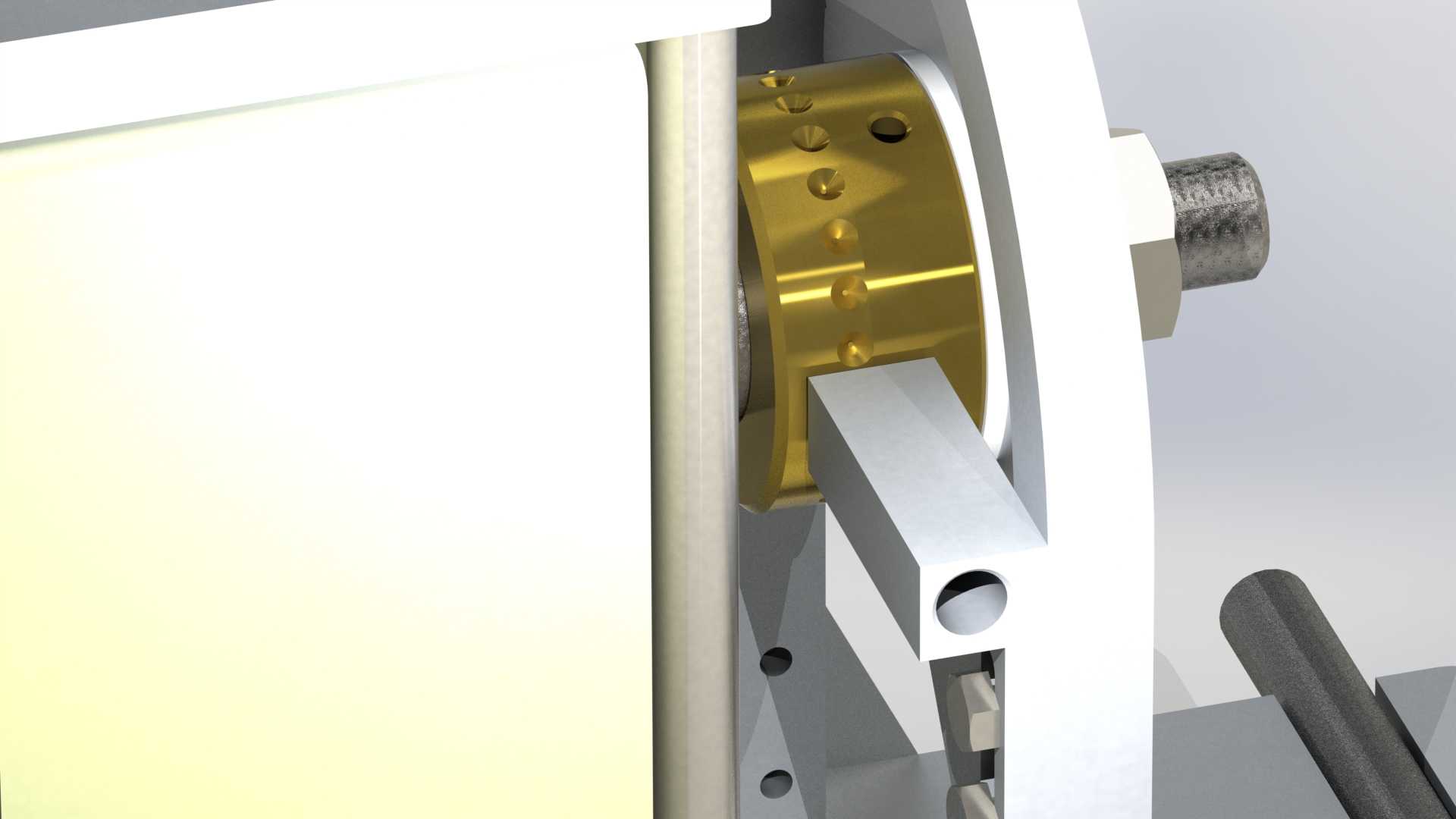

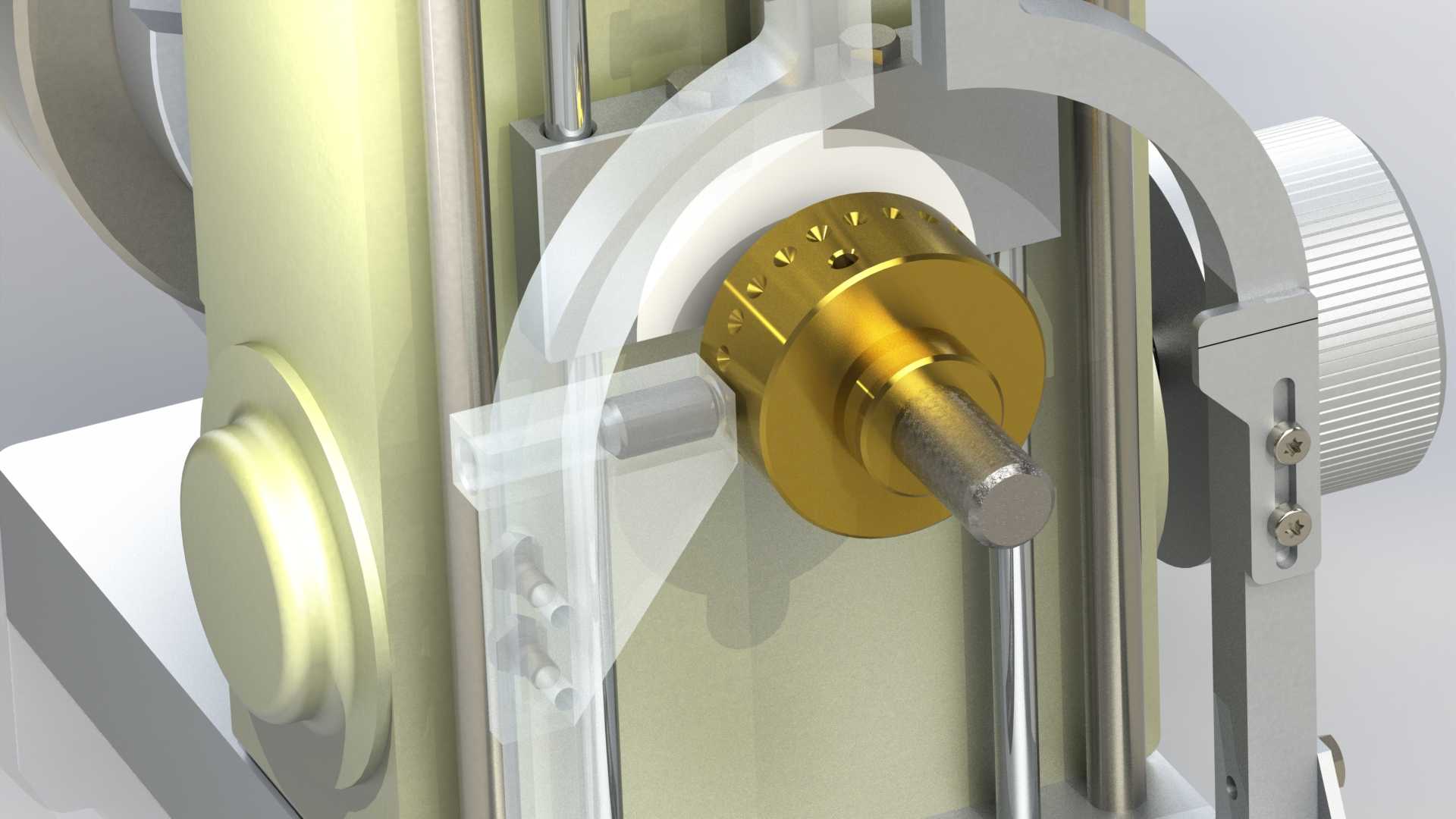

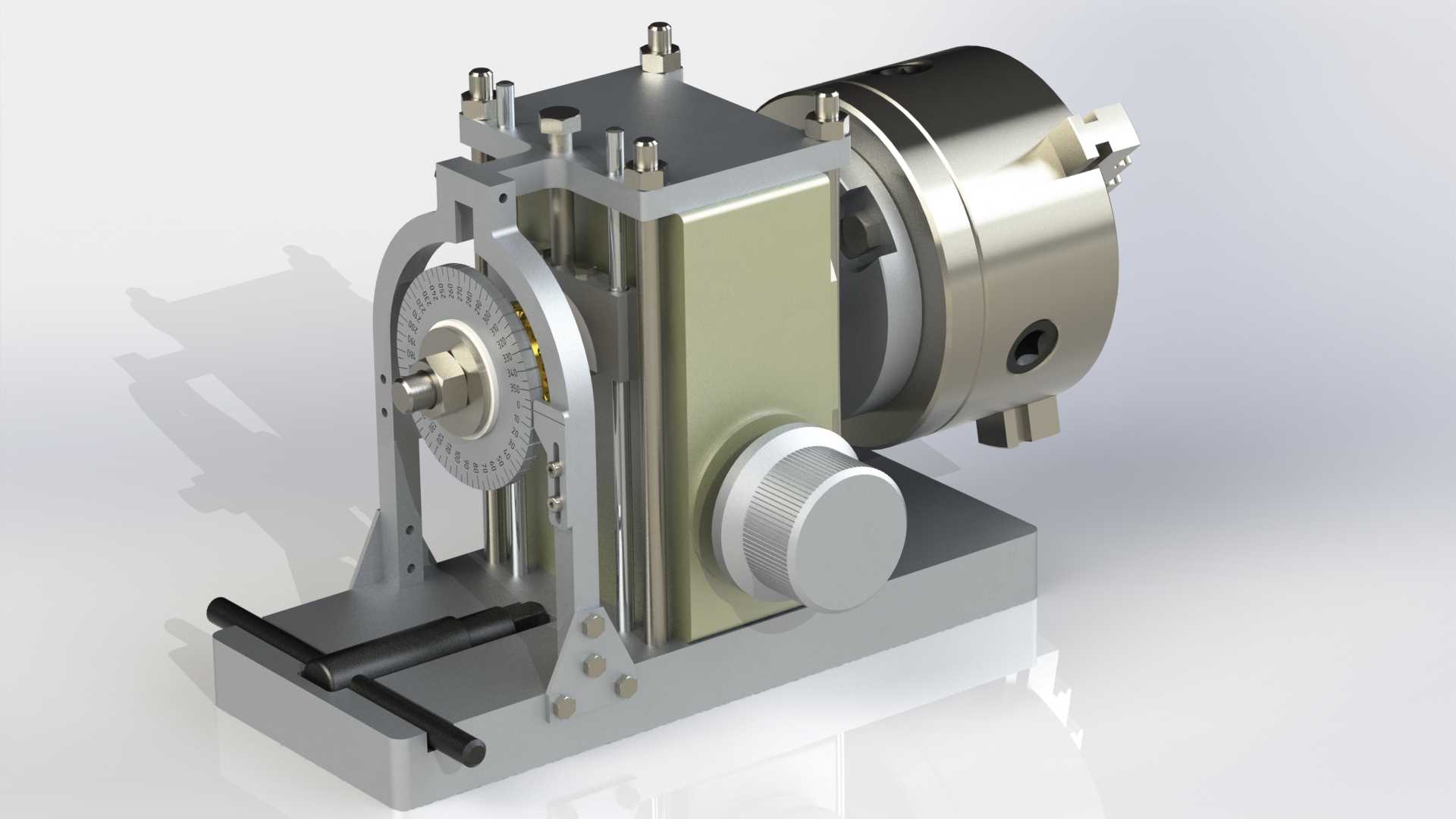

　　不需要额外制作专用装夹夹具。装置的分度定位结构没有采用标准分度头的分度盘+插销结构，而是在回转部位背面设置了可随主轴同步转动的刻度环，刻度环直接蚀刻在回转端面上，不管主轴转动到哪个角度位置，操作人员都可以从正面直接读取当前转动角度，不需要俯身查看侧面刻度，日常做任意角度分度时，直接对照刻度转动到位即可，不需要计算分度盘孔数，对非专业操作的维修人员十分友好。等分工位的定位采用内置弹簧柱塞结构，柱塞的定位端做15度等分的锥面卡位，每转动15度柱塞就会在弹簧力作用下自动卡入定位凹坑，给操作人员明确的到位反馈，日常做4等分、6等分、8等分、12等分、24等分这类常用等分工序时，不需要反复核对刻度，靠卡位反馈就能快速完成分度，

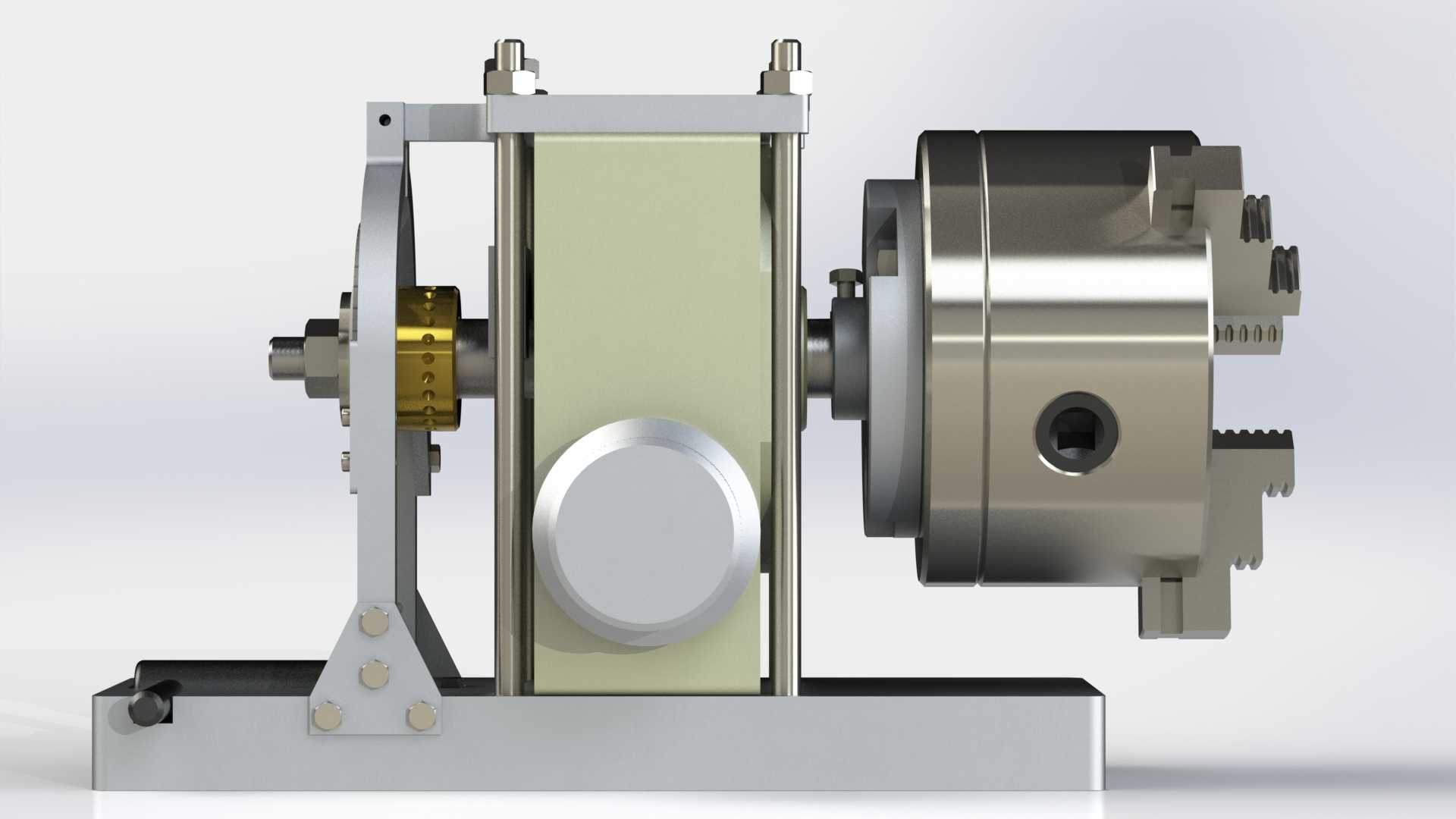

　　弹簧柱塞的顶紧力可以通过尾部的调节螺钉调整，避免长期使用后柱塞磨损导致定位间隙过大。装置的锁紧机构采用氟塑料材质的制动器，氟塑料本身摩擦系数稳定，不会像金属刹车结构那样长期使用后出现锈蚀、咬合问题，制动块直接贴合在主轴的光滑圆柱面上，转动侧面的滚花旋钮就可以推动制动块压紧主轴，分度完成后锁紧制动器，就能完全固定主轴位置，避免钻削、铣削过程中主轴受切削力发生偏转，氟塑料材质不会划伤主轴表面，长期使用也不会在主轴上压出凹痕，维护成本极低。整个装置的支撑结构采用立式板架结构，底部是整块平整的安装底板，底板上开有两道平行的T型安装槽，可以直接通过T型螺栓固定在铣床工作台、台钻底座、工具磨床工作面上，安装时不需要额外做转接板，

　　底板的平面度控制在0.02mm以内，固定后装置主轴的轴线与工作台面的平行度可以可以稳定控制在0.03mm/100mm范围内，满足常规小型零件的加工精度要求。装置的整体外形尺寸控制十分紧凑，总长度不超过300mm，宽度不超过180mm，高度不超过220mm，占用工作台面积极小，在小型加工工位上使用时不会和机床的其他运动部件发生干涉，输入端的手轮做了滚花处理，手动转动时摩擦力足够，即使手上沾有切削液也不会出现打滑问题。日常使用场景中，这个装置可以完成小型零件的等分钻孔、端面等分槽铣削、圆周刻线、多边形零件加工、小型齿轮齿坯预分齿等工序，相比标准分度头，它的结构完全外露，日常清理切屑、维护润滑都十分方便，没有复杂的内部齿轮传动链，即使出现卡滞、磨损问题，车间维修人员可以直接拆解检修，不需要专业的售后维护。设计时特意将所有连接螺栓都采用标准公制规格，日常更换易损件时不需要采购特殊配件，弹簧柱塞、氟塑料制动块都是通用五金件可以直接采购替换，卡盘也可以根据加工需求换成四爪卡盘、花盘等其他装夹附件，拓展性完全能满足小型加工场景的使用需求。
