BK12滚珠丝杠端部固定支撑座结构

　　这款BK12规格的滚珠丝杠端部固定座，是小型直线传动系统里的核心支撑部件，适配公称直径12mm的滚珠丝杠轴端，主要承担丝杠轴向定位、径向约束的作用，抵消丝杠传动过程中产生的轴向窜动与径向跳动，保障传动精度的稳定性。从实际应用场景来看，这类固定座大量出现在桌面级FDM3D打印机的Z轴传动端、小型台式数控雕刻机的进给轴端、迷你激光切割机的运动轴装配位，也可用于小型自动化滑台、桌面级机械臂的直线传动模组中，适配的成型配套螺母座为16mm规格，可直接与对应规格的丝杠螺母组件完成装配，不需要额外做转接件的二次加工。

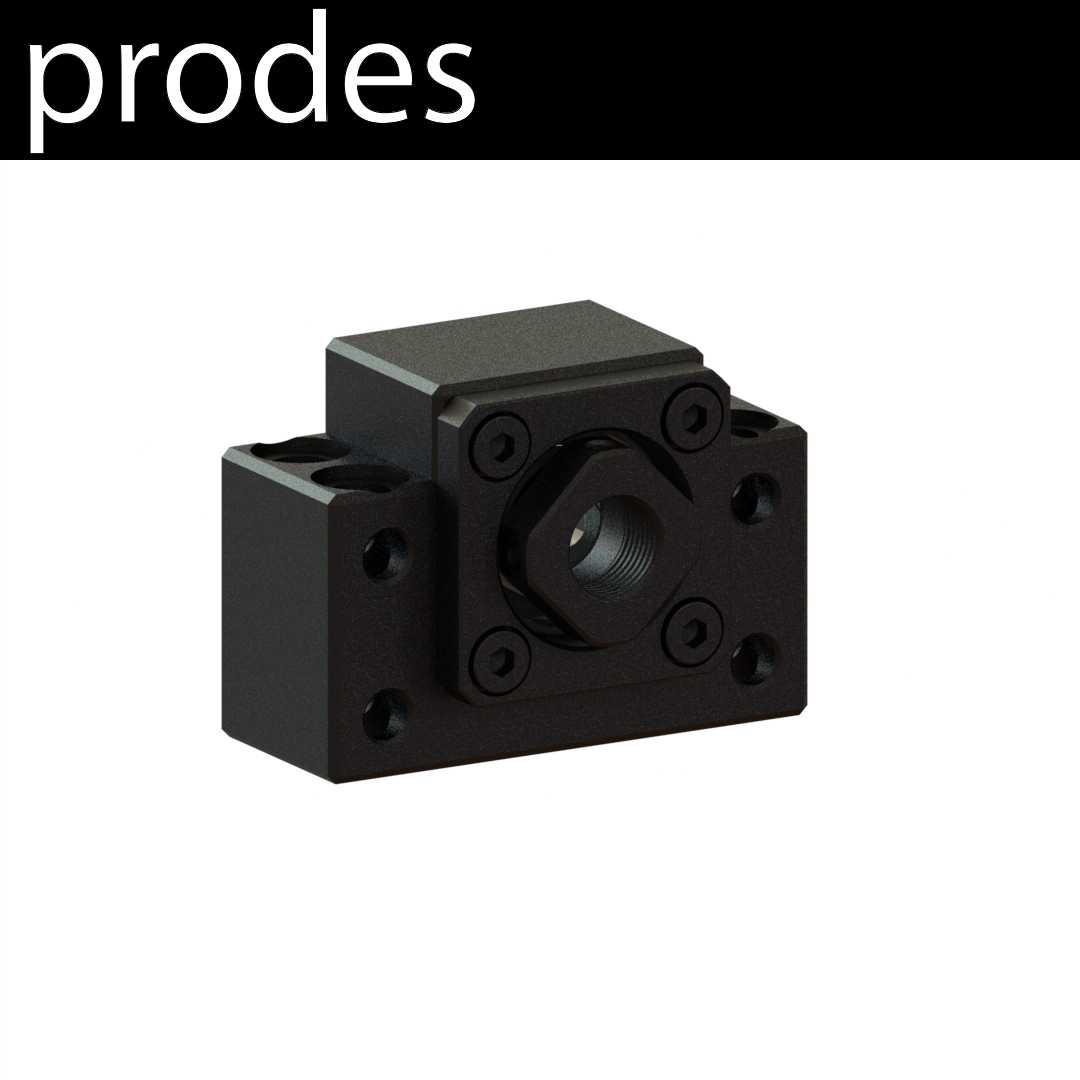

　　从结构设计思路来看，这款固定座采用一体化方块式本体设计，本体材质默认采用45号钢发黑处理，也可根据使用场景更换为6061铝合金材质做硬质阳极氧化处理，兼顾刚性与轻量化需求。本体正面设置有轴承安装腔，内置一对角接触球轴承，采用背对背安装方式，可同时承受径向载荷与双向轴向载荷，轴承预紧力通过端盖的锁紧螺钉进行调节，端盖通过四颗内六角螺钉与本体连接，装配时可根据实际传动精度需求调整预紧量，避免预紧过大导致的轴承转动卡滞、温升过高，或是预紧不足导致的轴向窜动超差。本体两侧对称设置有安装通孔，可通过内六角螺栓直接固定在设备的安装基板上，安装孔位的中心距经过标准化设计，可直接替换同规格的市面常规BK12固定座，不需要重新打孔调整安装位置。本体顶部与侧面设置有定位销孔，装配时可通过圆柱销完成与安装基面的定位，保障装配位置的重复精度，避免长期运行后固定座出现位置偏移。

　　从安装边界与尺寸参数来看，这款固定座的整体外形为方块结构，总长度、宽度、高度尺寸均适配小型设备的安装空间，不会占用过多的设备内部布局空间；丝杠轴端的安装孔位适配12mm直径丝杠的标准轴端加工尺寸，包含轴承位、锁紧螺母位的尺寸公差均按照IT7级精度设计，与标准丝杠轴端可实现过渡配合，装配时不需要额外修配。轴承腔的密封采用内置毡圈密封结构，可阻挡加工过程中产生的切屑、粉尘进入轴承内部，延长轴承的维护周期，适合在有少量粉尘的加工场景下使用，比如桌面级CNC加工木质、塑料工件的场景，或是3D打印机打印PLA、ABS等材料产生少量微尘的场景，都能有效保障轴承的运行寿命。

　　在实际选型装配过程中，需要注意固定座的安装基面平面度要求，安装基面的平面度公差需要控制在0.02mm以内，避免装配后固定座出现倾斜，导致丝杠与导轨的平行度超差，进而引发传动卡滞、丝杠磨损加快的问题。锁紧端盖的螺钉需要按照对角顺序分次拧紧，拧紧力矩控制在推荐值范围内，避免端盖受力不均导致轴承内圈倾斜，影响传动顺畅度。与支撑侧配合使用时，需要保障固定座与支撑座的同轴度公差在0.03mm以内，可通过打表检测丝杠的径向跳动来调整安装位置，丝杠转动一周的径向跳动量需要控制在0.01mm以内，才能保障高速进给时的运行平稳性，避免出现爬行、异响等问题。

　　这款固定座的结构设计充分考虑了小型设备的装配便利性，所有安装孔位均做了倒角处理，螺栓穿入时不会出现卡滞问题，本体的边角均做了R角钝化处理，装配过程中不会划伤操作人员，也不会刮伤设备内部的线材、管线。对于做小型非标自动化设备、桌面级加工设备的结构工程师来说，这款标准化的固定座可以直接选型调用，不需要重新设计支撑结构，能大幅缩短设计周期，同时标准化的零件也方便后期维护更换，降低设备的售后维护成本。在实际测试中，这款固定座搭配1204规格的滚珠丝杠，在300mm行程的滑台上使用，重复定位精度可以控制在0.02mm以内，满足小型加工设备、3D打印机的精度需求，运行时的噪音控制在55分贝以内，适合桌面级设备的使用场景，不会产生过大的噪音影响操作环境。
