气缸驱动外径可调式膨胀撑紧机构

项目分类:通用机械零部件 发布时间:2023-01-09 ID:695001
  • 气缸驱动外径可调式膨胀撑紧机构
  • 气缸驱动外径可调式膨胀撑紧机构
  • 气缸驱动外径可调式膨胀撑紧机构

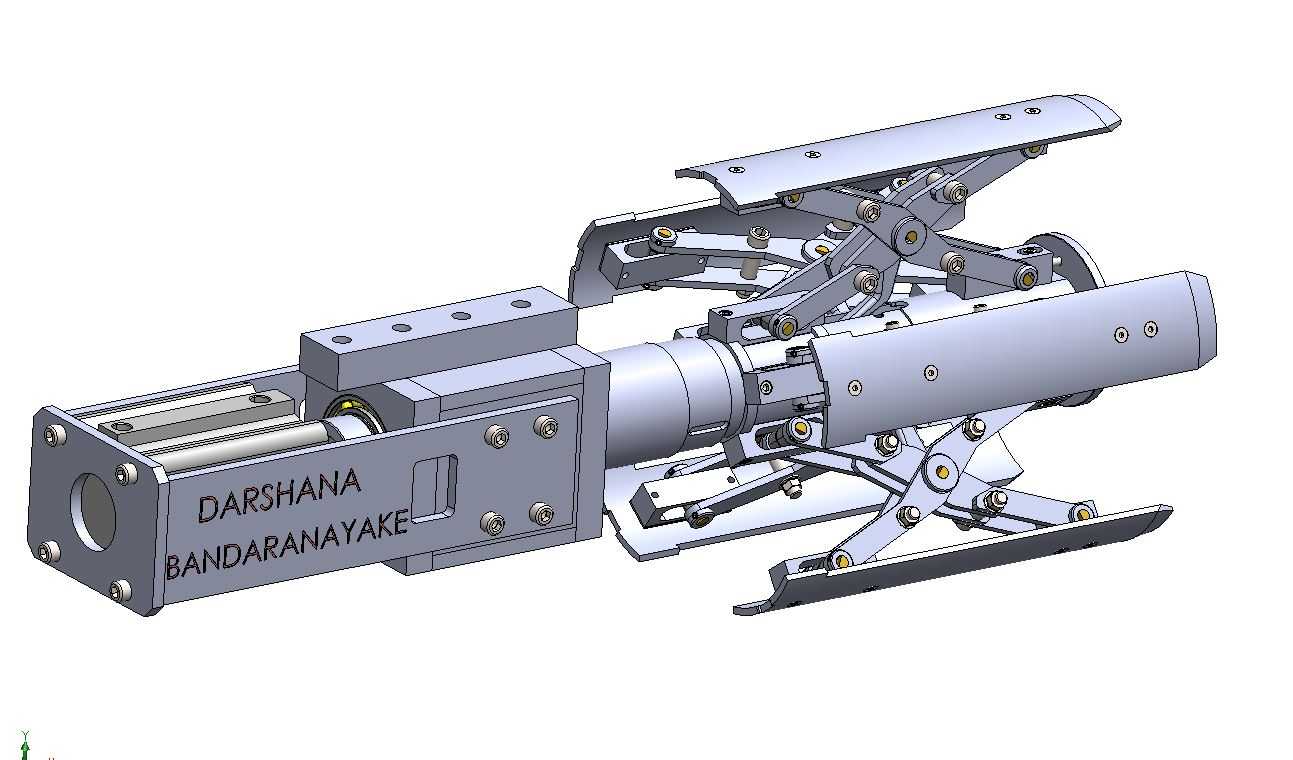

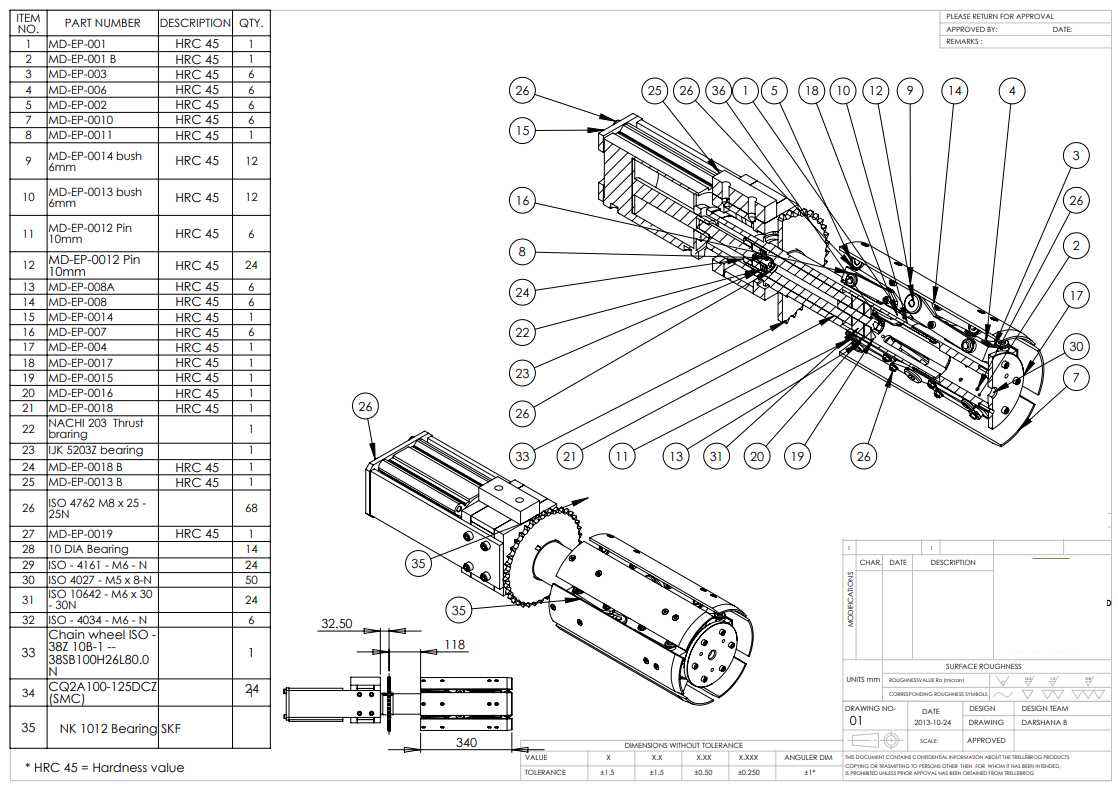

  在管材内撑夹持、卷料料卷内孔固定、薄壁圆筒件加工定位这类工况里,常规的三爪卡盘或者固定直径胀套往往适配范围窄,遇到内径在8英寸到16英寸区间变化的工件,要么需要更换整套胀头,要么撑紧力分布不均导致薄壁件变形,这套气缸驱动的膨胀机构就是针对这类痛点设计的内撑式执行部件。从结构布局来看,整套机构的动力输入端为标准气缸安装座,座体上预留了成排的安装螺纹孔,既可以直接通过螺栓固定在设备的滑移台面上,也能搭配法兰转接件连接旋转主轴,适配固定工位撑紧或者旋转加工的不同场景,安装座的端面做了定位止口设计,和气缸缸体配合时能保证同轴度误差控制在0.02mm以内,避免活塞杆伸出时出现偏磨。动力传递路径上,气缸活塞杆的输出端连接了中心推轴,

  推轴和多组剪叉式连杆组件铰接,每一组剪叉连杆的末端都连接了弧形撑板,当气缸通气推动中心轴轴向移动时,剪叉结构会同步向外展开,带动所有弧形撑板沿径向同步位移,这个同步性是设计时的核心考量——每一组铰接点都采用了同规格的销轴与衬套配合,衬套选用自润滑铜基材料,不需要频繁加注润滑脂就能保证长期往复动作的顺畅,同时所有连杆的铰接孔位置度公差控制在0.01mm,确保每块撑板的外扩位移量一致,避免撑紧时工件出现偏心。撑板的工作面做了圆弧过渡处理,表面没有尖锐棱角,和工件内孔接触时是面接触而非线接触,能有效降低接触应力,防止薄壁管件内壁被压出压痕,对于表面质量要求高的铝制、不锈钢薄壁筒件,还可以在撑板表面粘贴聚氨酯垫层进一步提升防护效果。

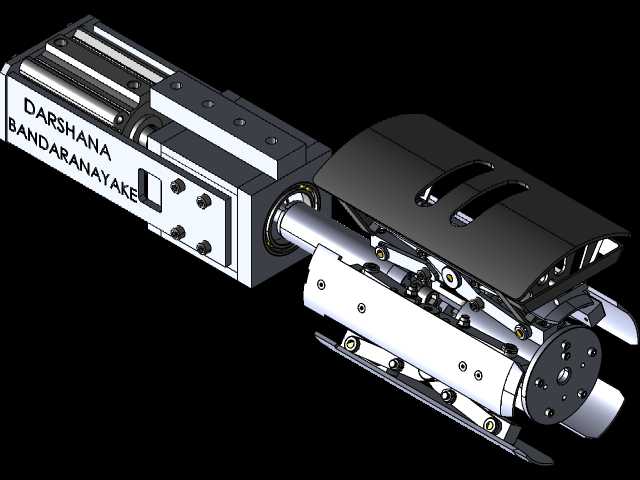

  从尺寸边界来看,机构收缩状态下的最大外径小于8英寸,能顺利伸入待撑紧的工件内孔,完全展开时最大外径可达16英寸,覆盖了常规大口径管材、料卷的内孔尺寸范围,气缸的行程经过精确计算,刚好匹配剪叉结构的伸缩量,不会出现过撑导致连杆机构卡死的情况,同时气缸的进出气口设置在安装座的侧方,预留了标准气管接头的安装空间,不管是搭配电磁阀做自动控制,还是手动阀做简易操作,管路布置都不会和机构的运动部件产生干涉。在实际应用场景中,这类机构常被用在管材切割生产线的上料工位,伸入管材内孔撑紧后带动管材旋转配合切割刀具完成环切,也可以用在卷绕设备的料卷装卸工位,撑紧料卷内芯后配合提升机构完成料卷的转运,还能作为焊接工装的内撑定位件,

  在圆筒件纵缝焊接时撑紧筒壁,减少焊接变形。设计时还考虑了维护便利性,所有铰接销轴都采用了卡簧限位的固定方式,不需要专用工具就能快速拆卸更换磨损的衬套或者撑板,机构整体没有复杂的异形加工件,大部分结构件都是板材铣削、圆钢车削而成,加工工艺性好,普通的机加工车间就能完成制造,不需要特殊的加工设备。和传统的丝杠驱动胀紧机构相比,气缸驱动的响应速度更快,单次撑紧动作的时间可以控制在1秒以内,适合自动化生产线的快节拍生产需求,同时气缸的输出力可以通过气源压力灵活调节,针对不同壁厚、不同材质的工件调整撑紧力,避免撑力过大导致工件变形,或者撑力不足导致工件打滑。整套机构的运动部件都做了减重处理,连杆部分在保证结构强度的前提下铣出了减重槽,降低了气缸的负载,也减少了机构往复动作时的惯性冲击,在高速旋转的应用场景下,所有运动部件都做了动平衡校正,保证转速在300rpm以内时不会出现明显的振动。
