苏制AKS-74U短突击步枪结构还原建模

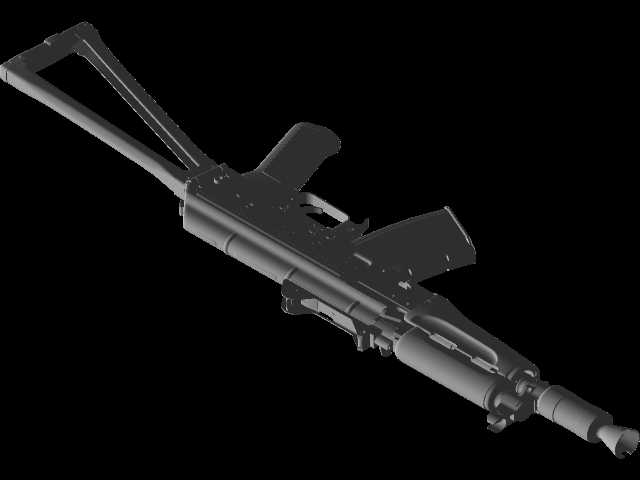

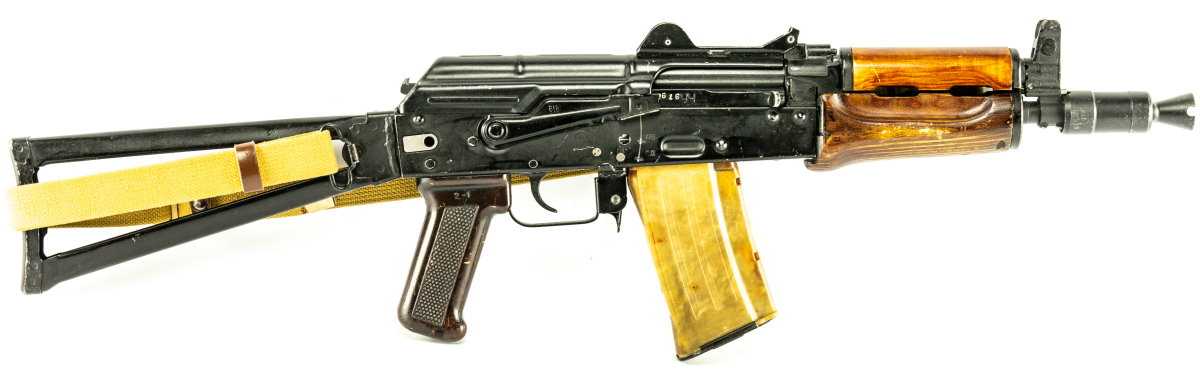

　　本次建模还原的AKS-74U短突击步枪，是苏系轻武器体系中为特殊作战场景开发的紧凑化自动武器，其设计初衷是为车载乘员、机组人员、特战分队提供在狭窄空间内可快速部署的近距离自动火力，在CQB作战、载具自卫、要员警卫等场景中，相比标准长度突击步枪拥有更灵活的携行与指向性优势。从结构设计逻辑来看，该枪在AKS-74的基础上大幅缩短枪管长度，将导气孔位置后移以适配短枪管的导气行程，同时重新设计了膛口装置，采用带膨胀腔的消焰制退结构，抵消短枪管带来的枪口焰过大、后坐冲量不稳定的问题，保证自动机循环的可靠性。建模过程中重点还原了其标志性的侧折叠金属三角枪托结构，该枪托采用冲压钢板焊接成型，折叠后可完全贴合机匣侧面，不会额外增加枪械的横向尺寸，

　　展开后通过卡笋与机匣尾部的定位槽刚性锁定，保证抵肩射击时的结构稳定性，枪托与机匣的铰接位置做了限位结构设计，避免折叠或展开过程中出现过位碰撞。护木部分采用层压木材质的结构还原，护木上开有与枪管适配的定位槽，通过固定销与机匣前端的护木座连接，护木内部预留有足够的隔热间隙，避免连续射击时枪管热量传导至护木表面影响握持。弹匣部分还原了AK系列标志性的弧形弹匣结构，弹匣主体采用玻璃钢压制成型的结构特征，弹匣口部的抱弹唇、弹匣卡笋定位槽、底部的托弹簧底板都做了等比例还原，弹匣与机匣的配合间隙控制在合理范围内，可模拟实枪的弹匣拆装动作。机匣部分采用冲压机匣的结构特征，还原了快慢机拨片、拉机柄、抛壳挺、击发机构的外部轮廓，机匣盖的定位卡笋、

　　与机匣的配合卡扣都做了细节还原，保证机匣盖可模拟拆装动作。握把采用工程塑料材质的防滑纹理结构，握把内部为中空结构，可容纳附件仓，握把通过固定螺丝与机匣下方的握把座连接，握持角度经过优化，保证快速指向时的人机工效。从尺寸边界来看，该枪展开枪托后的全长控制在730毫米左右，折叠枪托后全长仅490毫米，枪管长度200毫米左右，整体外轮廓在折叠状态下可放入常规的载具武器储物槽，不会与车内的操控部件发生干涉，建模时严格按照实枪的尺寸链进行公差配合还原，各活动部件的运动行程都与实枪保持一致，比如拉机柄的后坐行程、枪托的折叠角度、扳机的扣动行程、保险拨片的转动档位都做了限位设计，避免出现超行程的结构穿模问题。导气箍部分还原了与枪管的过盈配合结构，

　　导气箍上的气体调节装置、刺刀座结构都做了细节呈现，准星座采用与导气箍集成的设计，照门则设置在机匣盖前端的位置，瞄准基线长度相比标准AK步枪有所缩短，适配近距离快速瞄准的作战需求。建模过程中对各部件的连接关系做了清晰的层级划分，机匣作为核心承载部件，枪管、枪托、护木、发射机构、供弹机构都以机匣为装配基准，各子装配体的配合面都做了贴合处理，没有出现结构错位或间隙不合理的问题，金属部件的表面做了磷化处理的质感还原，木质部件则还原了层压木的纹理特征，塑料部件的表面质感与金属、木质部件做了明确区分，方便后续做渲染或结构演示使用。
