轮式装载机配套重载吊装臂结构设计

　　这款吊装结构是针对轮式装载机拓展重载吊装作业场景开发的专用属具，可直接适配常规吨位轮式装载机的前端快换接口，无需对主机液压、结构件做额外改装，就能让原本以铲装作业为主的装载机，快速具备30吨级重物的吊装移位能力，在厂区重型工件转运、基建现场管材构件吊装、货场重型货件装卸等场景中，能替代部分中小吨位起重机的作业功能，尤其适合作业空间狭窄、大型起重设备无法进场的工况，大幅提升主机的设备利用率。

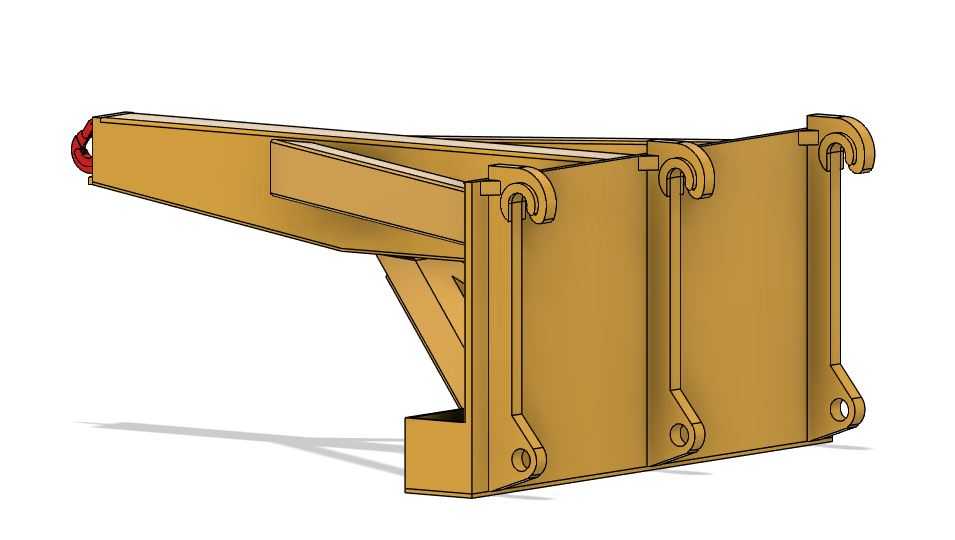

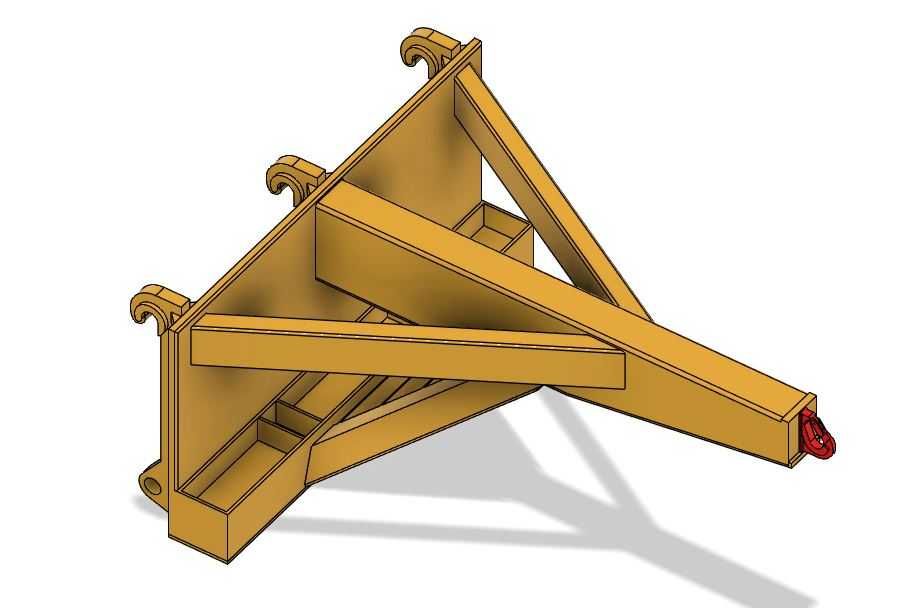

　　从结构设计逻辑来看，整体采用三角桁架式焊接箱型结构，主体受力构件选用低合金高强度结构钢下料焊接，主承力梁采用变截面箱型设计，靠近主机连接端的截面高度更大，向吊点端逐步收窄，既保证了根部与主机连接位置的抗弯、抗扭承载力，也控制了整体属具的自重，避免前端载荷过大导致主机翘头失稳。三根横向加强肋沿臂身纵向等距布置，同时在臂身内部对应横向肋的位置加设纵向加强筋，避免长期重载下臂身出现侧向失稳、焊缝开裂的问题。与主机连接的三个挂接座采用整体铸钢件加工而成，挂接面做了铣平处理，保证与装载机快换架的贴合精度，挂接座与主臂身的连接位置采用双面坡口满焊，焊后做去应力退火处理，消除焊接残余应力，避免长期受交变载荷作用出现焊缝疲劳断裂。臂身末端的吊点采用锻造吊耳结构，搭配可转动的卸扣连接端，吊装作业时吊具可随重物角度自由转动，避免吊索受侧向剪切力出现断裂风险。

　　安装边界方面，该属具挂接端的接口尺寸完全匹配主流5吨级以上轮式装载机的标准快换装置，挂接座的卡槽间距、锁销孔位与主机快换架完全对应，现场安装时仅需操作主机快换手柄即可完成锁止，全程无需额外辅助吊装设备，单人即可在数分钟内完成属具切换。臂身整体外伸长度经过严格校核，在最大额定起重量30吨的工况下，结合装载机自身的配重参数，整机纵向稳定性系数满足工程机械安全规范要求，不会出现前倾失稳风险。臂身顶部的三个吊装挂钩是为属具自身转运、存放设计的吊点，当需要将该属具从主机上拆下存放时，可通过这三个吊点平衡起吊，平稳放置到存放区域。

　　实际作业过程中，该属具可配合装载机的动臂举升、收斗动作实现重物的垂直起升、水平移位，相比传统起重机的伸缩臂结构，这种依托装载机工作装置的吊装结构动作响应更快，在短距离重物移位作业中效率更高。结构设计时充分考虑了野外作业的恶劣工况，所有外露焊缝均做了打磨圆滑处理，避免应力集中，整体表面做了重型防锈涂装，可适应雨天、粉尘浓度高的作业环境，日常维护仅需定期检查吊点卸扣的磨损情况、挂接座锁销的间隙即可，维护成本极低。针对不同主机的配重差异，设计阶段也预留了臂身尾部加装附加配重块的安装位，若适配更小吨位的装载机，可通过加装尾部配重块调整整机重心，保证吊装作业的稳定性，无需对主臂结构做切割、焊接改动，适配性更强。
