折开式霰弹枪结构设计三维数模

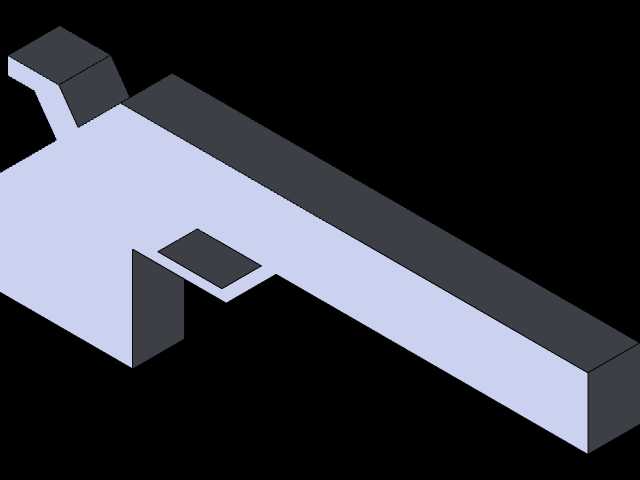

　　这套折开式霰弹枪的三维结构数模，完整还原了折开式闭锁枪械的核心传动与配合逻辑，所有零件的配合公差、运动行程都按照实枪装配逻辑做了约束，可直接用于结构原理验证、加工工艺推演以及相关教学演示场景。从实际应用场景来看，这类折开式结构的枪械常被用于狩猎运动、民间射击竞技以及简易防卫场景，其核心优势在于结构简单可靠，分解维护不需要复杂工具，对加工精度的容忍度较高，在非工业化生产条件下也能实现可靠的击发与闭锁，这也是这类结构在民用轻武器领域长盛不衰的核心原因。

　　从功能特性来看，这套数模完整覆盖了折开式霰弹枪的全部核心机构：包括枪管与机匣的铰接转轴结构、闭锁卡铁的锁紧与释放机构、击锤待击与释放的击发机构、扳机传动的阻铁结构、退壳挺的自动抛壳结构，以及握把与枪托的人体工学安装接口。折开结构的核心设计逻辑在于，通过枪管绕铰接轴的翻转动作，同步完成弹膛外露、退壳挺顶出空弹壳的动作，射手装填新弹药后将枪管扳回闭锁位置时，闭锁卡铁会自动卡入枪管尾部的闭锁卡槽，同时击锤被压入待击位置，整个操作流程不需要额外的手动待击动作，操作步骤极简，在紧急使用场景下能大幅缩短装填准备时间。

　　在设计思路的还原上，数模中所有受力零件的壁厚、受力面的接触面积都做了符合实枪强度的设计：闭锁卡铁与枪管闭锁面的接触宽度设置为8mm，能够承受12号霰弹击发时最大约350MPa的膛压冲击，不会出现闭锁滑脱的风险；铰接轴的直径设置为6mm，采用过盈配合压入机匣铰接孔，枪管的铰接孔内设计有铜衬套，减少反复翻转带来的磨损，提升全枪的使用寿命；击针的突出量控制在1.2mm，既保证能够可靠击发弹药底火，又避免突出量过大击穿底火造成火药燃气后泄的安全隐患。

　　从外形尺寸与安装边界来看，这套结构的全枪长度在展开状态下为920mm，枪管长度为470mm，折开装填时枪管向下翻转的最大角度为32度，此时弹膛完全外露，射手有足够的空间完成弹药装填动作，不会出现手部与机匣干涉的情况；机匣部分的最大宽度为32mm，握把的安装接口采用标准的1911式握把适配槽，可直接适配市面上多数制式手枪握把片，不需要额外做适配修改；扳机的行程设置为4mm，扳机力控制在25N左右，既保证击发的可靠性，又避免扳机力过大影响射击精度，同时防止携行过程中出现误触击发的风险。

　　数模中所有零件的装配关系都做了完整的运动约束，可直接在三维软件中模拟折开装填、闭锁待击、击发、退壳的全流程动作，每个零件的倒角、退刀槽、配合间隙都按照实际机加工的工艺要求做了设计，不存在无法加工的倒扣或者极端薄壁结构：机匣部分采用整块钢料铣削成型的设计思路，零件外形没有复杂曲面，普通三轴铣床即可完成全部加工工序；枪管部分采用膛线与枪管一体加工的结构，尾部的弹膛尺寸按照标准12号霰弹的弹壳尺寸设计，配合间隙控制在0.12mm，既保证弹药能够顺利入膛，又避免间隙过大造成弹壳膨胀断裂的问题；退壳挺采用弹簧顶出的结构，在枪管折开到最大角度时，退壳挺在弹簧力作用下自动将空弹壳弹出弹膛，不需要手动抠取弹壳，大幅提升装填速度。

　　在细节结构的设计上，这套数模还还原了手动保险结构，保险拨片位于机匣尾部上方，拨动保险时会直接卡住阻铁的运动路径，此时即使扣动扳机也无法释放击锤，携行时可有效避免意外击发的风险；枪托的安装接口采用标准的燕尾槽结构，通过一个M5的固定螺丝锁紧，可根据使用需求更换不同长度的枪托，适配不同臂长的使用者，也可更换为无托结构的握把组件，缩短全枪长度方便携行。所有弹簧零件的参数都按照实际受力做了匹配：击锤簧采用线径1.2mm的弹簧钢绕制，自由长度28mm，预压后能够提供足够的击锤打击力，保证可靠击发底火；退壳挺簧采用线径0.6mm的弹簧钢绕制，弹力控制在刚好能顶出空弹壳即可，避免弹力过大造成弹壳弹出距离过远影响装填速度。
