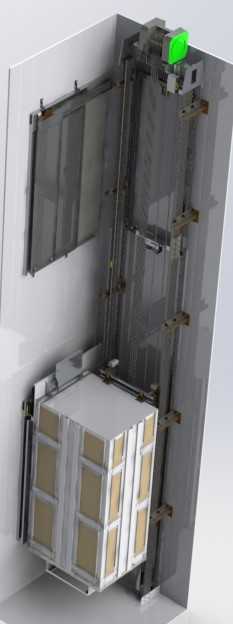

单层建筑竖井无机房电梯结构展示

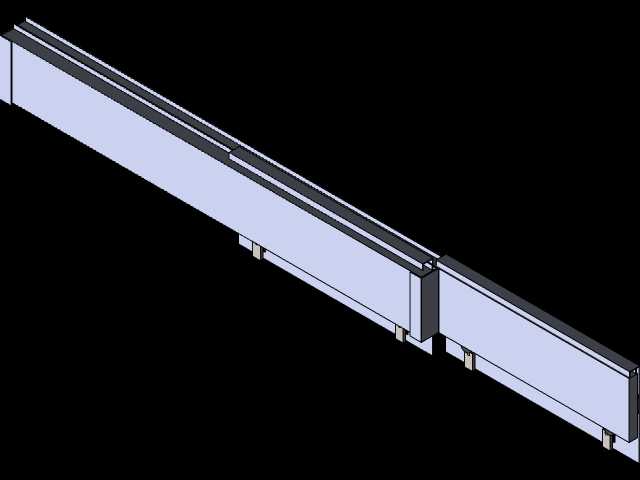

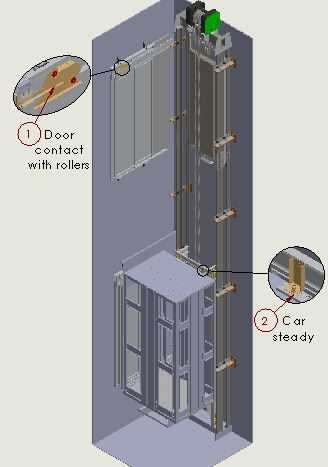

　　在低层商用建筑、小型公共建筑的垂直运输场景中，无机房电梯的应用占比逐年提升，这类设备省去了传统电梯顶部的独立机房空间，能够最大化压缩建筑竖向空间占用，对于层高受限、无法预留顶层机房结构的老旧建筑改造、小型独栋建筑项目而言，这类结构的适配性远优于传统有机房电梯。本次呈现的结构方案，针对单层竖井场景做了针对性的结构适配，完整还原了ORONA无机房电梯的现场安装逻辑，所有结构边界都贴合实际土建施工的预留要求，能够为同类型项目的结构校核、安装模拟提供直观的三维参照。

　　从实际用途来看，这类电梯主要服务于单层大高差建筑的竖向人员、小型物料运输，比如坡地建筑的地面与地下层连通、单层厂房的操作平台与地面层连通、小型公共建筑的错层空间连通等场景，不需要承担多楼层的停层调度需求，因此在结构设计上做了大量简化，去掉了多楼层停层对应的复杂平层触发机构、多层呼梯响应模块，将核心结构集中在轿厢导向、曳引系统固定、井道边界适配这几个核心模块上。

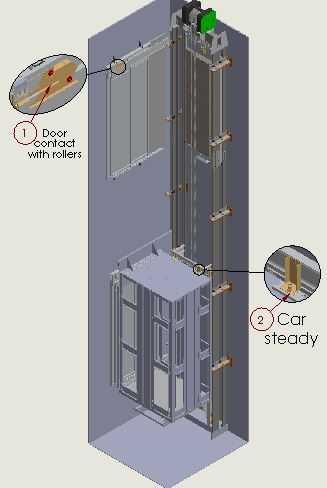

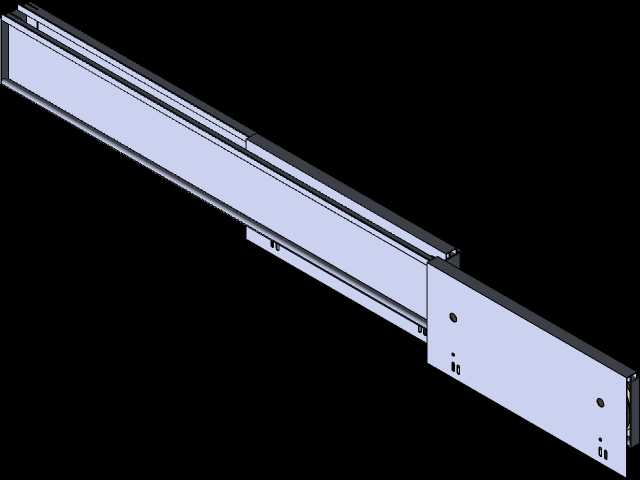

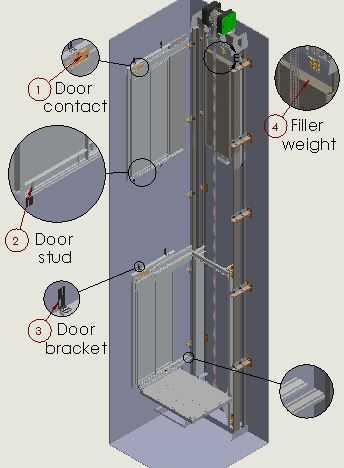

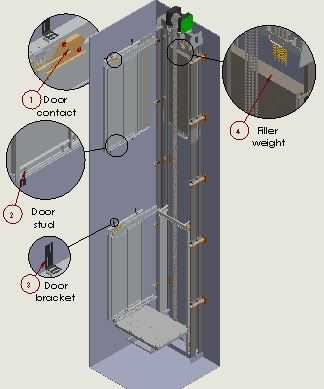

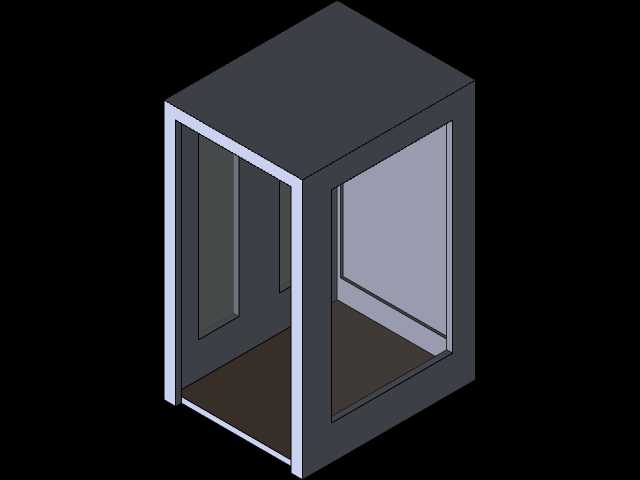

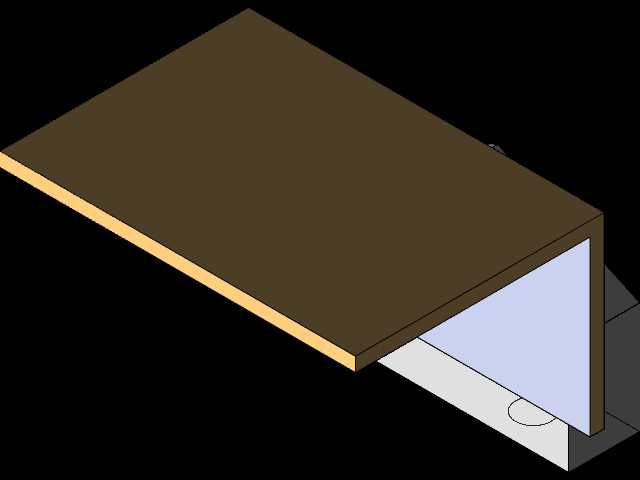

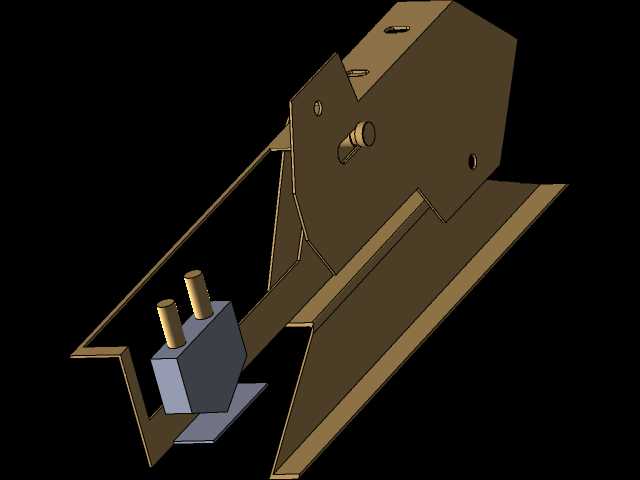

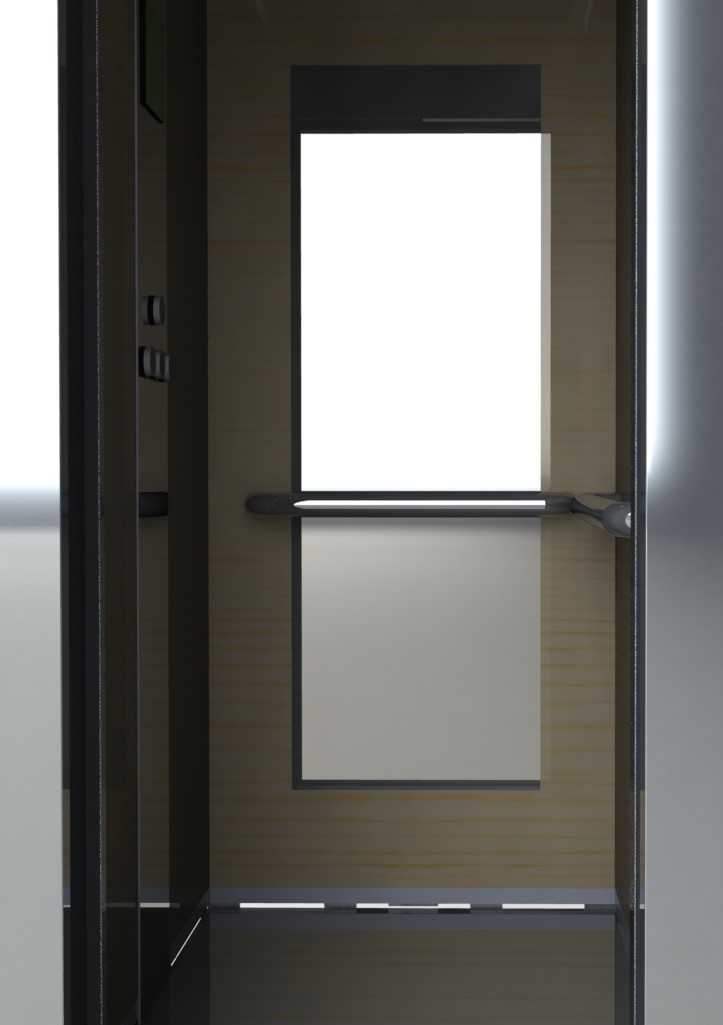

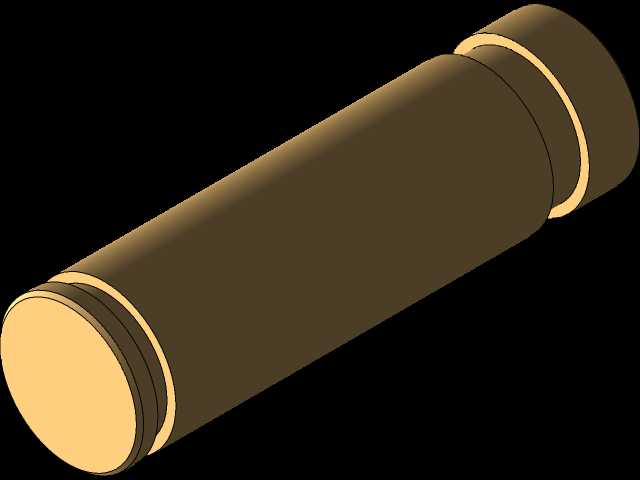

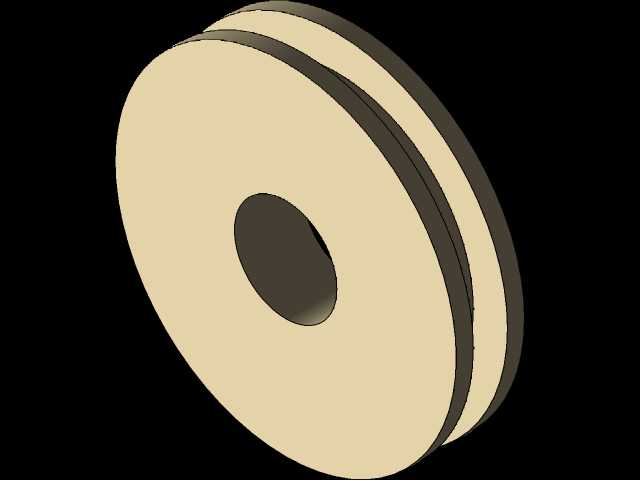

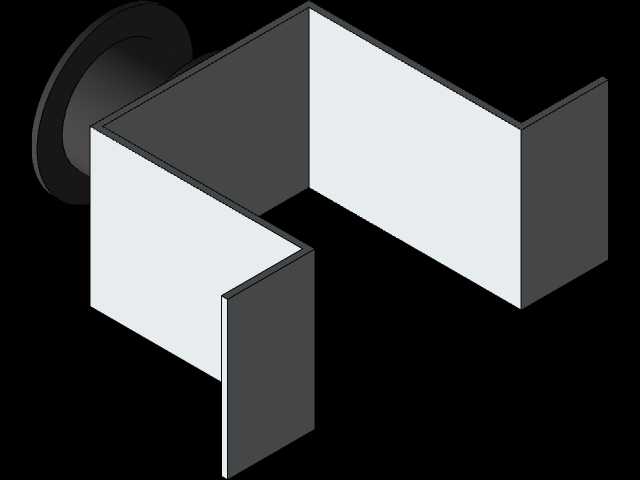

　　在功能特性层面，该结构方案完整呈现了无机房电梯的核心优势：曳引系统不需要独立设置机房，而是直接固定在井道顶部的承重梁结构上，控制柜等电气组件可以集成在井道侧壁的预留安装位，或者嵌入首层厅门旁的墙体空间，完全不占用井道外的额外建筑面积。轿厢内部的结构还原也贴合实际使用需求，侧壁设置的扶手兼顾了乘坐安全性与空间利用率，轿厢内壁采用耐磨饰面板材，适配公共场景下的高频使用需求，轿门的开合机构、门机的安装位置都按照实际产品的安装尺寸做了等比例还原，能够直观看到门机运行时的运动边界，避免后期安装时出现结构干涉。

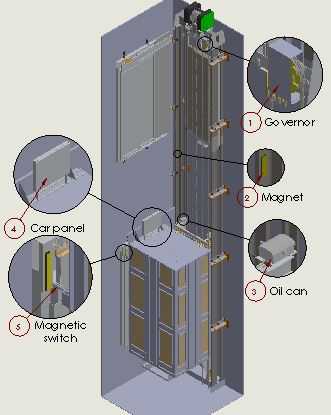

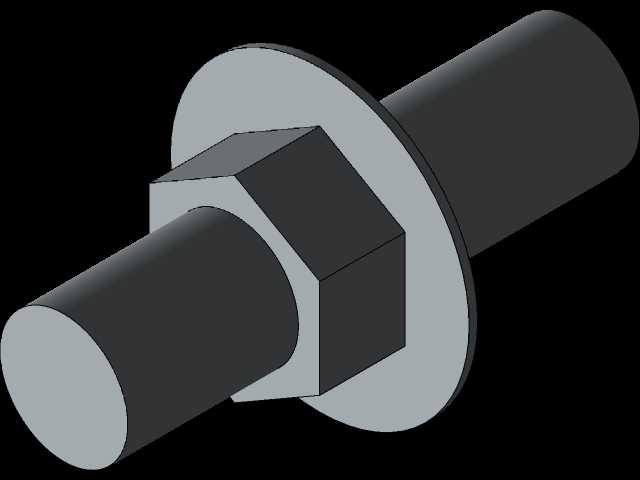

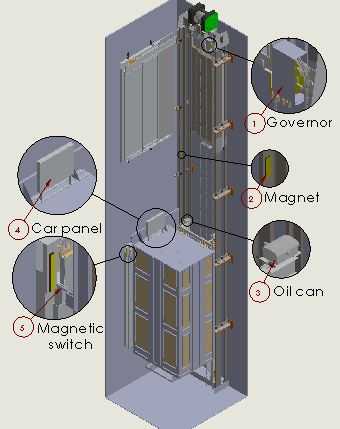

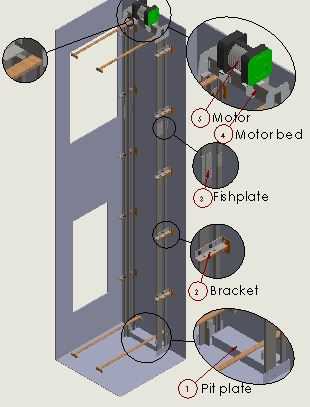

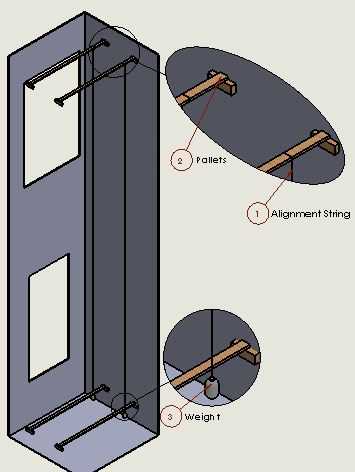

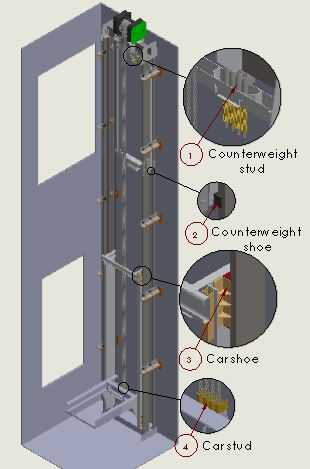

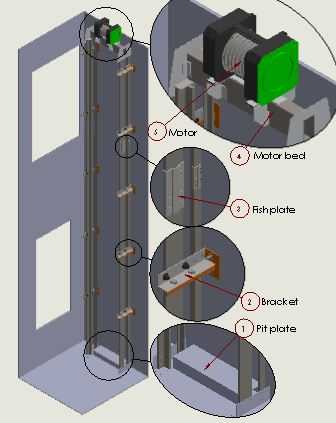

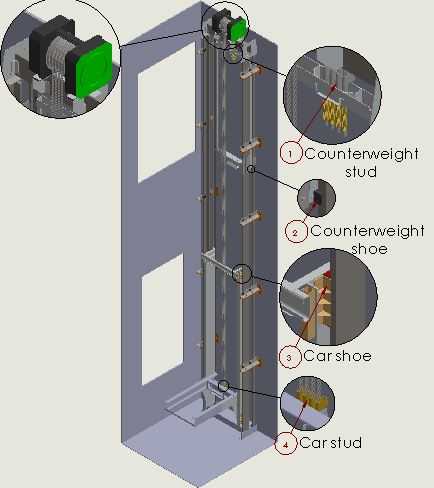

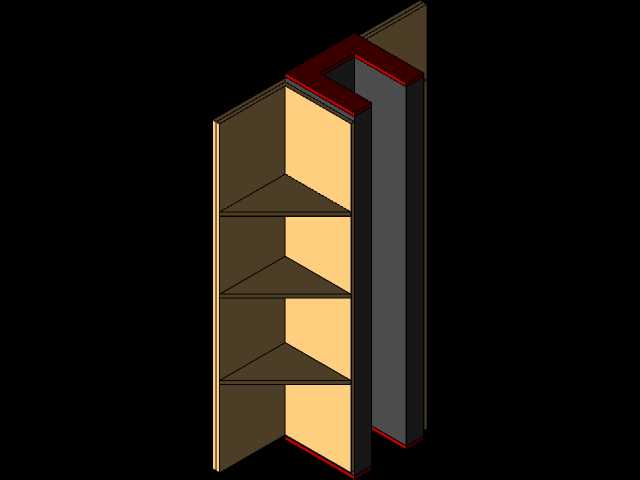

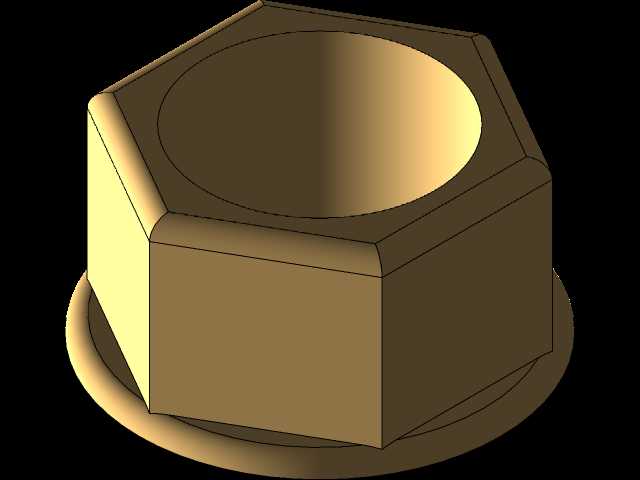

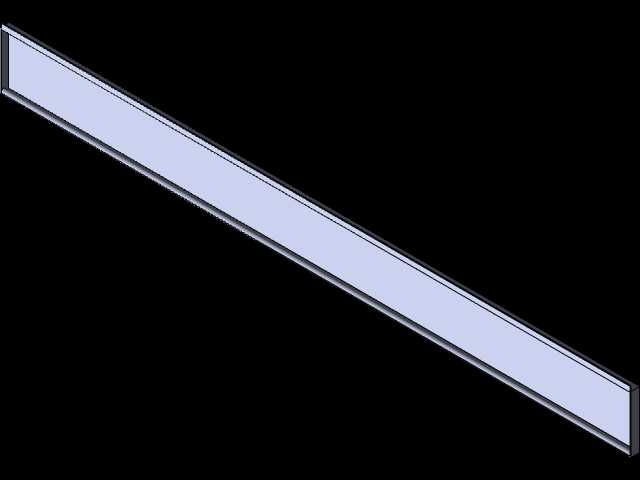

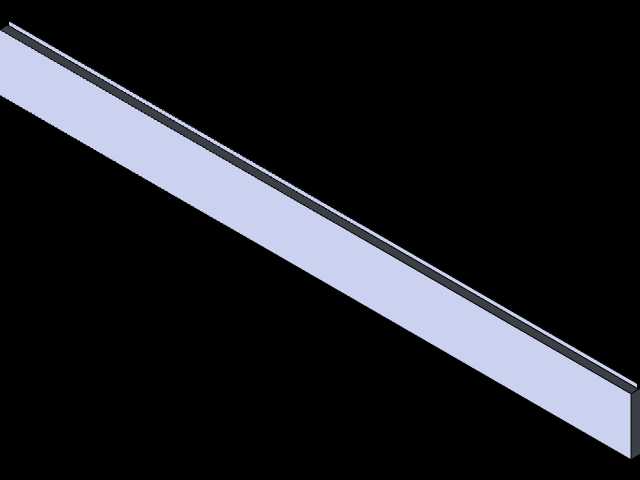

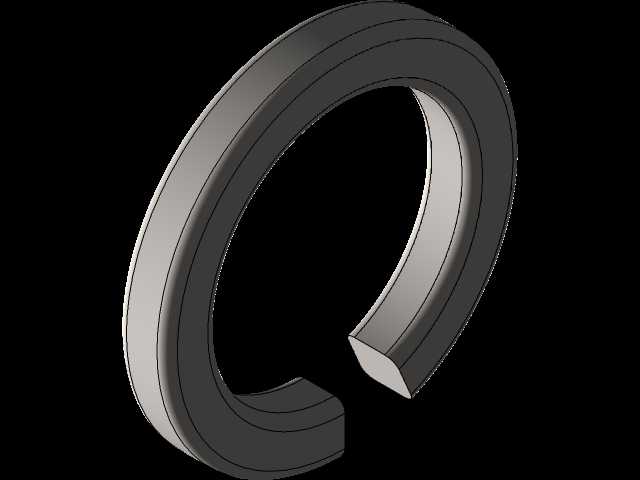

　　从设计思路来看，整个结构的搭建完全围绕土建安装的实际边界展开，首先确定竖井的内壁净尺寸，再反向推导轿厢的外轮廓尺寸，预留出导轨安装、安全钳动作、通风间隙所需的安全距离，确保轿厢在运行全程不会与井道壁、导轨支架发生剐蹭。曳引主机的安装位置做了偏心优化，不需要在井道正顶部预留超大承重结构，仅需要在对应侧的顶部圈梁上预埋固定钢板即可，大幅降低了土建施工的难度，对于后期改造项目而言，甚至可以通过后置化学锚栓的方式完成主机承重座的固定，不需要对原有建筑结构做大规模拆改。

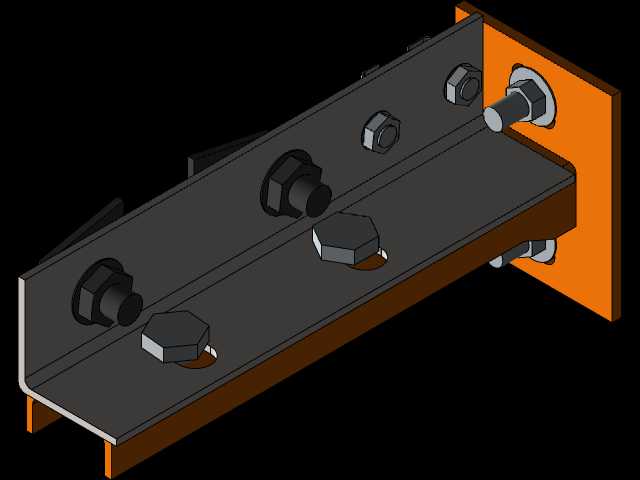

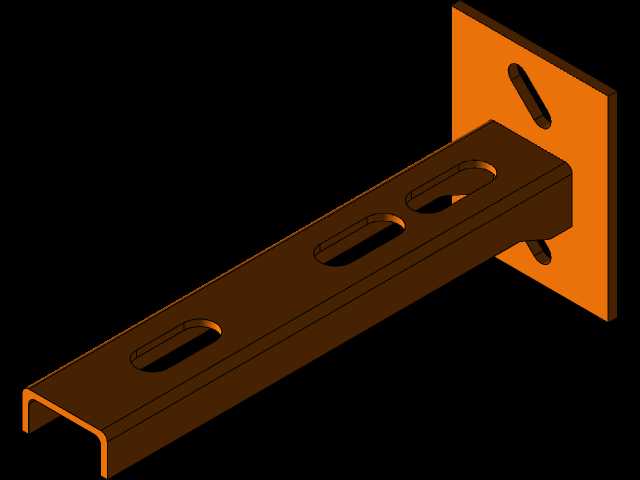

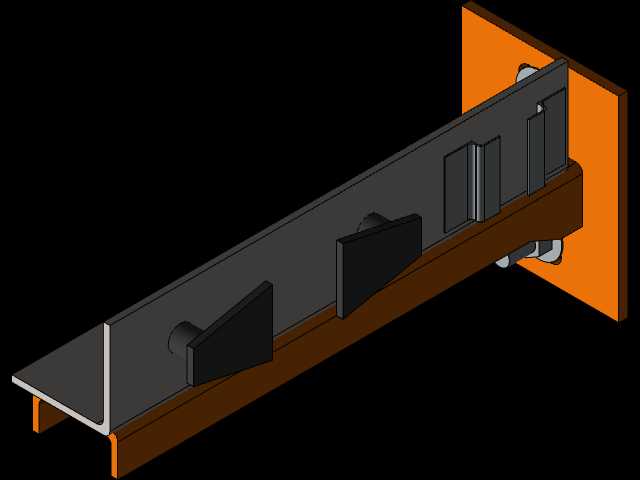

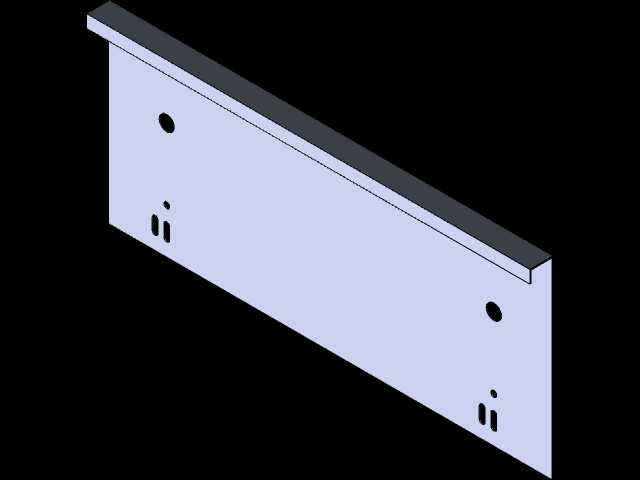

　　在外形尺寸与安装边界的还原上，模型严格遵循实际产品的安装规范：轿厢的内净宽度、深度满足单人携带小型物件的通行需求，轿壁与井道壁之间的间隙控制在安全规范要求的范围内，导轨的安装支架按照等间距布置，每一段支架的固定点都对应井道壁的承重结构位置，避免出现支架固定在轻质墙体上的安全隐患。井道底部的缓冲器安装位、顶部的极限行程预留距离都按照安全规范做了准确还原，能够直接用于安装前的碰撞模拟检查，提前排查土建预留尺寸与设备尺寸不匹配的问题，减少现场安装时的返工量。对于从事电梯结构设计、建筑机电配套、老旧建筑加装电梯的工程人员而言，这类还原真实安装逻辑的三维结构，能够快速帮助团队对齐安装要求，在方案沟通阶段就直观呈现设备的最终安装状态，减少二维图纸理解偏差带来的沟通成本。
