三吨载重剪叉式液压升降作业平台结构

　　在车间重型物料转运、生产线工位高度匹配、仓储区域高位堆垛辅助、设备安装检修的作业场景里，固定安装的剪叉式液压升降平台是解决垂直位移需求的核心工装，这款额定载重三吨的剪叉升降结构，针对大尺寸台面重载作业的工况做了针对性的结构优化，完全适配需要承载整托物料、大型工装部件同步升降的使用需求。从安装边界来看，该设备最低收拢高度为700mm，完全伸展后最高作业高度可达2500mm，台面尺寸设定为1500mm*2400mm，足够容纳标准工业托盘加周边作业人员的操作空间，底部框架的安装固定点位沿底架四周均匀分布，安装时仅需在硬化混凝土地面预留对应地脚螺栓孔即可，不需要额外深挖地坑做嵌入式安装，对于现有车间改造的场景适配性极强，不会破坏原有地面的承重结构与防渗层。

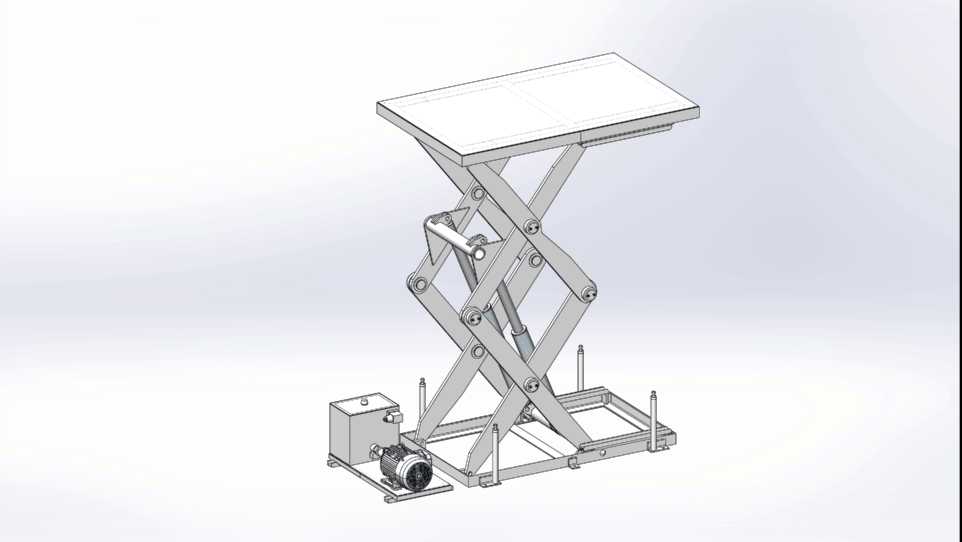

　　结构设计层面，这套剪叉机构采用双层交叉剪臂的排布形式，每一组剪臂的铰接点位都做了镶套处理，避免长期重载交变载荷下臂板铰接孔出现磨损失圆，剪臂的板材选用高强度低合金结构钢下料焊接，焊后整体去应力处理再做机加工，保证各铰接孔的同轴度公差控制在0.1mm以内，避免升降过程中出现卡滞、偏载的问题。驱动单元采用双液压缸同步驱动的方案，液压缸的铰接点布置在剪臂的受力最优位置，既可以降低液压缸的工作压力，也能保证升降全程的推力输出平稳，不会出现起步推力不足、末端行程速度波动的问题；配套的液压动力单元集成在底架侧方的安装位上，包含油泵电机、控制阀组、油箱与油路块，整体集成度高，不需要额外外置液压站，减少现场的管路布设工作量。

　　台面结构采用型钢焊接框架加铺面板的形式，台面下方布置了多道加强筋，对应剪臂的顶部支撑点位做了局部加厚处理，保证三吨载荷均匀分布在台面上时，台面的最大挠度不超过跨度的1/1000，不会出现台面凹陷导致物料滑移的问题；底架的四个角位设置了机械限位挡柱，当平台升到最高位置时，剪臂的下支撑点会与挡柱接触，形成硬限位保护，避免液压系统内泄导致平台意外沉降，同时在剪臂的运动路径上设置了安全防护间隙，不会出现臂架运动过程中夹伤操作人员的风险。

　　实际使用过程中，这套升降结构可以根据现场的操作需求，在台面周边加装防护栏杆、安全光幕、行程开关等附属配件，适配不同行业的安全规范要求；针对有防爆需求的作业场景，也可以将动力单元更换为防爆电机、防爆阀组，满足化工、涂装车间的使用要求。从运动特性来看，剪叉机构的运动轨迹为垂直升降，水平方向的偏移量极小，在配套自动化生产线使用时，可以精准对接辊筒线、链条机的输送高度，不需要额外增加导向定位机构，升降过程的速度可以通过节流阀做无级调节，避免启停冲击对台面上的精密部件造成损伤。

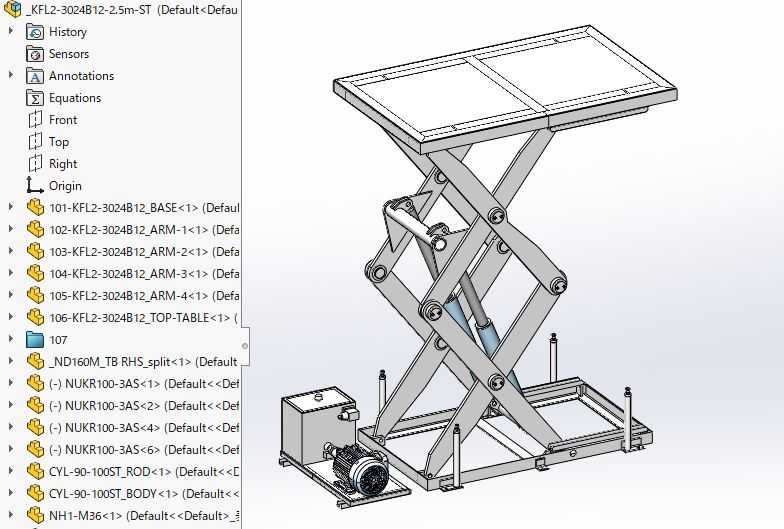

　　在做三维结构建模时，所有的铰接配合都按照实际的装配间隙做了配合约束，液压管路的走线沿臂架内侧的固定卡扣排布，避免升降过程中管路与臂架发生摩擦破损，动力单元的安装位置预留了足够的维护空间，日常检修时可以直接拆卸阀组、更换滤芯，不需要拆解整体升降结构。对于需要做产线规划、设备改造的工程人员来说，这套结构的安装尺寸、受力点位、运动行程都做了完整的参数化定义，可以直接根据实际的载重需求、高度需求调整臂长、缸径、板材厚度等参数，快速衍生出不同参数规格的升降平台方案，减少重复建模的工作量。
