车间手动液压升降作业推车结构设计

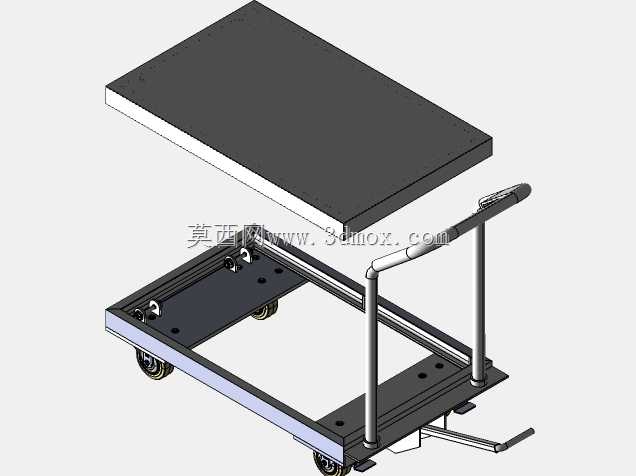

　　这款手动升降作业推车的设计，最初是针对机加工车间工位间重型工装、半成品工件的短距离转运与临时高度适配需求展开的，区别于固定式升降台，带脚轮的移动结构可以覆盖单跨车间内3-5个相邻工位的物料周转需求，不用额外配置吊装设备就能完成不同高度工作台之间的物料对接。从结构分层来看，整个设备分为底部承载框架、剪式升降支撑组、顶部作业平台、推移扶手、脚轮组件五个核心部分，底部框架采用矩形钢管拼焊成型，框架内部预留了液压驱动单元的安装空间，四个角位的脚轮安装座做了加厚焊接处理，其中两个定向轮布置在推移扶手对侧，两个带刹车的万向轮布置在扶手侧，推行时可以灵活转向，停靠作业时踩下刹车即可锁定轮组，避免平台升降过程中出现位移偏移。

　　升降行程的参数设定是结合现场实际工位高度差确定的，最低位高度适配常规线边货架的底层取料高度，最高位可以对接普通立式加工中心的工作台面高度，操作人员不用弯腰搬抬重型工件，也不用额外搭设临时垫高工装，就能把工件从转运状态直接调整到作业所需高度，大幅降低工位间物料转移的体力消耗。顶部平台采用花纹钢板拼接，边缘做了折边处理，既可以避免平台上放置的工件、工具滑落，折边结构也能提升平台整体的抗弯刚度，在额定承载范围内不会出现中部下挠变形。设计过程中特意将液压操作踏板布置在扶手侧的底部框架位置，操作人员扶着推手就能脚踩踏板完成平台升降操作，不需要额外移步到设备侧面操作，下降控制的卸荷阀设置在扶手旁的立杆上，手指扳动即可控制平台下降速度，

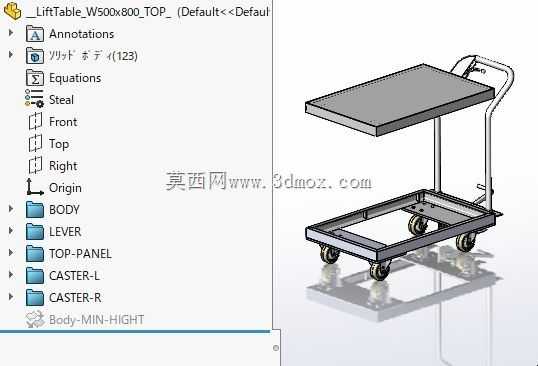

　　能根据对接需求微调平台最终高度。从安装边界来看，设备整体宽度控制在常规车间人行通道的允许通行宽度以内，长度方向不会超出普通工位的物料存放区范围，即使在设备排布密集的精加工车间，也能顺利在设备间隙中穿行，不会和周边的机床、料架发生干涉。结构建模过程中对每个运动部件都做了干涉检查，剪臂的铰接点采用铜套衬套设计，长期使用磨损后可以单独更换衬套，不用整体更换剪臂构件，降低后期维护成本。脚轮选用的是重载型聚氨酯脚轮，轮面硬度适配车间环氧地坪，推行过程中不会刮伤地面，同时具备一定的减震效果，转运表面精度要求高的加工件时，能减少路面颠簸带来的工件磕碰风险。不同于电动升降平台，这款手动液压驱动的结构不需要外接电源，不存在线缆拖拽的限制，

　　即使在没有电源接口的临时作业区域、仓储区边角位置也能正常使用，适用场景覆盖机加工车间的工序转运、装配线的物料补料、仓储区的高位取放货、设备维保作业时的工具托举等多个场景。平台侧面没有额外突出的构件，停靠在机床旁时可以尽可能贴近机床工作台面，减小物料转移时的水平搬运距离，推移扶手的高度按照成年人立姿操作的舒适高度设定，长时间推行也不会出现腰部过度弯曲的疲劳问题。整个设备的重心控制在底部框架的中心区域，即使平台升到最高位置、承载额定重量的工件时，整体重心依然落在四个脚轮的支撑多边形范围内，不会出现侧翻风险，在带坡度的车间通道上短距离推行时也能保持稳定。建模时对所有焊接构件的焊缝位置都做了工艺性优化，避免出现无法施焊的死角，所有外露的边棱都做了倒角处理，避免操作人员搬运工件时被锐边划伤，液压管路全部布置在框架内部的走线槽内，不会外露被工件剐蹭造成管路破损。
