PBS-26B自复位圆形按钮开关结构设计

　　在低压控制回路的选型与结构设计工作中，这类小型圆形自复位按钮是面板类控制场景里出镜率极高的基础元件，从小型工控设备的操作面板、测试治具的触发工位，到民用电器的启停控制、DIY电子装置的信号输入，几乎所有需要瞬时通断信号输入的场景，都能见到这类结构的身影。不同于自锁式按钮需要保持按压状态维持通断，这款PBS-26B属于OFF-(ON)型洁通开关，常态下触点保持断开状态，仅在按压动作施加时完成回路导通，外力撤除后依靠内部复位弹簧自动回弹至初始断开位置，非常适合需要触发式信号输入、不需要持续保持通电状态的控制场景，比如设备的点动控制、信号复位触发、测试工位的瞬时通电检测等工况，能避免误操作导致的回路长期通电风险。

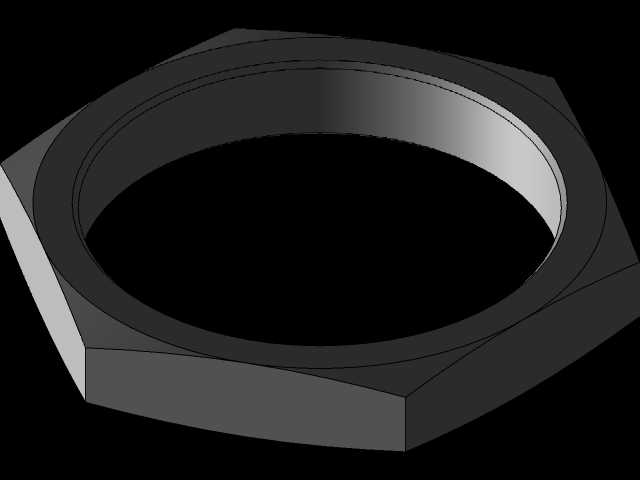

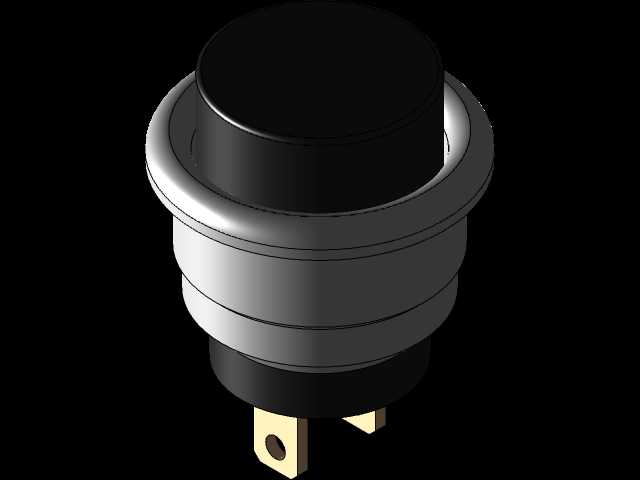

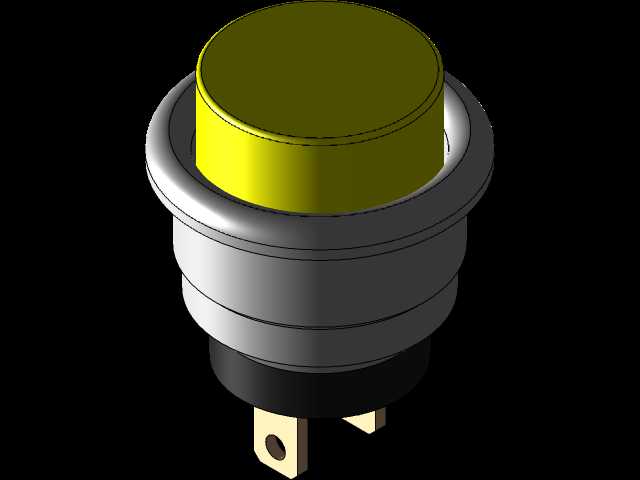

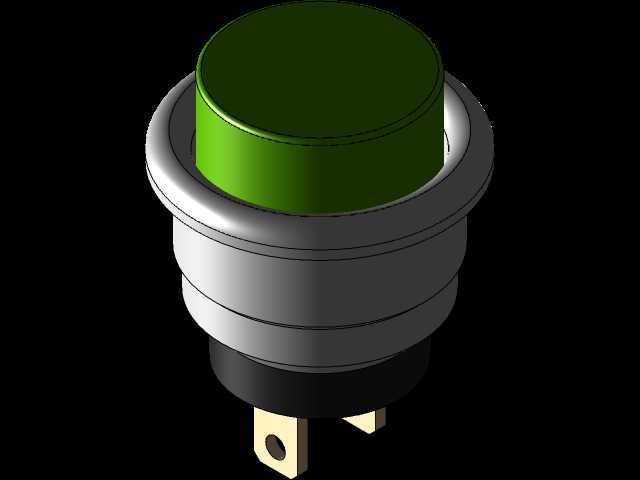

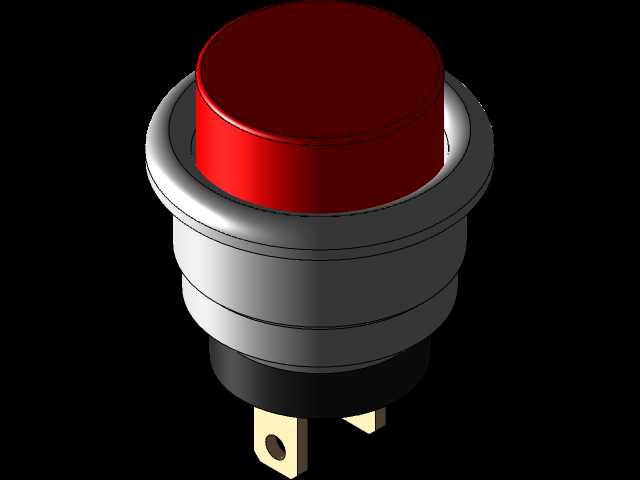

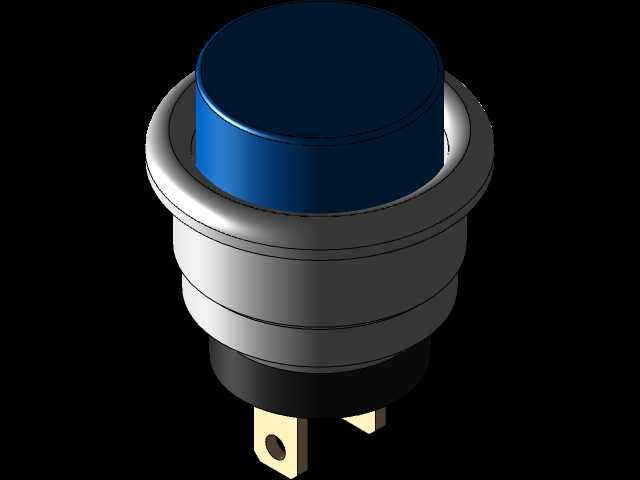

　　从结构设计的角度拆解这款按钮，整体采用金属外壳搭配绝缘内芯的组合结构，外露的操作帽部分做了圆弧凸起设计，不同配色的操作帽可以对应不同的功能定义，比如红色对应急停触发、绿色对应启动信号、黄色对应预警类操作、蓝色对应辅助功能控制，方便操作人员快速识别按键功能，降低误触概率。金属外壳采用螺纹加锁紧螺母的安装结构，适配面板开孔的安装需求，安装时只需要在设备面板上开出对应尺寸的安装孔，将按钮主体从面板正面穿入，背面通过配套的六角锁紧螺母拧紧固定，不需要额外的固定支架，安装效率很高，同时金属外壳的结构强度更高，能承受日常操作中的频繁按压冲击，相比全塑料结构的按钮耐用性更强，适合工业场景下的高频操作需求。

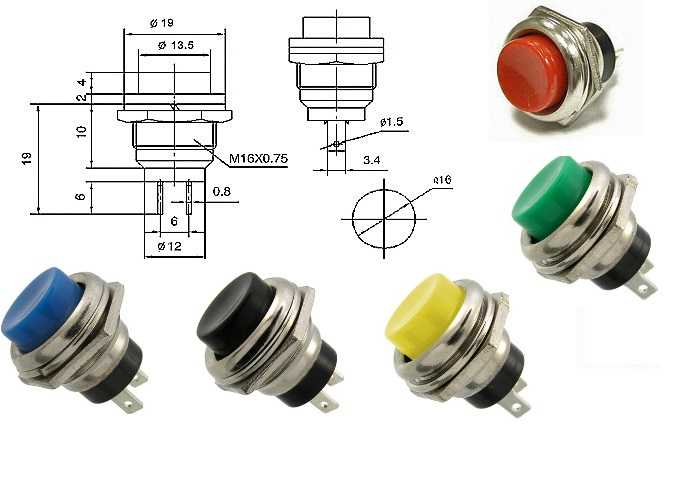

　　尺寸边界是结构设计选型时最核心的校核参数，这款按钮的安装螺纹规格为M16×0.75，属于标准细牙螺纹，对应的面板安装开孔直径为16mm，开孔公差可以控制在+0.2mm范围内，既能保证按钮顺利穿入，又不会因为间隙过大导致安装后晃动。按钮整体的轴向尺寸方面，从操作帽顶端到接线引脚末端的总长度为19mm，其中面板正面露出的操作帽高度为4mm，面板后方的主体结构长度为15mm，设计面板安装结构时需要预留足够的后方空间，避免和面板内部的其他元器件、走线结构产生干涉。操作帽的顶端直径为19mm，按压接触面积足够，操作人员戴薄劳保手套也能顺利完成按压操作，不会出现按偏、按不到位的情况。按钮的接线引脚采用插片式结构，引脚间距为6mm，适配标准的6.3mm插簧端子，接线时不需要焊接，直接将压接好导线的插簧端子插入引脚即可，后期维护更换也非常方便，引脚部分的绝缘基座做了加厚设计，能避免接线时导线裸露部分造成的短路风险，绝缘基座的直径为12mm，和金属外壳之间做了卡扣定位结构，防止频繁按压导致内芯和外壳之间出现转动、错位的问题。

　　内部结构的设计逻辑围绕可靠通断和长寿命展开，复位弹簧的刚度经过匹配调校，按压力度控制在3-5N区间，既不会因为按压力度过轻导致轻微触碰就误触发，也不会因为力度过大造成长时间操作的手指疲劳，触点部分采用银合金材质，接触电阻低，额定负载能力为1.5A 250VAC，能满足绝大多数低压控制回路的通断需求，触点的动作行程为3.4mm，其中自由行程1mm，工作行程2.4mm，按压到位后有清晰的触感反馈，操作人员不需要观察按钮状态就能通过手感判断是否完成触发动作。按钮的防护等级方面，正面操作部分在安装锁紧后可以达到IP40的防护等级，能阻挡日常环境中的灰尘、直径大于1mm的固体异物进入内部，适合在室内常规工控环境下使用，如果是有液体喷溅的场景，还可以额外选配防水胶圈提升防护等级。

　　在三维建模过程中，这类标准件的建模需要重点关注安装配合尺寸的准确性，尤其是螺纹规格、安装开孔尺寸、后方避让尺寸、接线引脚位置这几个核心参数，必须和实物尺寸保持一致，否则在整机装配时很容易出现安装干涉、无法装配的问题。建模时可以先绘制金属外壳的回转体轮廓，通过旋转命令生成主体结构，再绘制外螺纹特征，注意M16×0.75细牙螺纹的牙型和螺距参数不要和粗牙螺纹混淆；内芯的绝缘基座部分要重点还原卡扣定位结构和引脚的安装槽位置，保证和金属外壳的装配关系正确；操作帽部分要还原圆弧凸起的外形和不同配色的分件结构，复位弹簧可以采用螺旋扫描命令生成，注意弹簧的自由长度和压缩后的工作长度匹配按压行程参数；接线引脚部分要还原插片的厚度和宽度尺寸，方便后续在装配体中模拟插簧端子的接线状态，检查走线空间是否充足。

　　实际选型应用时，需要根据使用场景的操作频率选择对应寿命等级的产品，这款按钮的机械寿命可以达到10万次以上，能满足一般工业设备的全生命周期使用需求，如果是超高频率操作的工位，比如自动化设备的测试工位每分钟需要触发十次以上，就需要选择更高寿命等级的按钮型号。另外在面板布局设计时，多个同型号按钮之间的安装间距建议不小于25mm，避免操作一个按钮时误碰到相邻的其他按钮，按钮距离面板边缘的距离建议不小于10mm，保证锁紧螺母有足够的安装操作空间。这款按钮的结构设计非常成熟，各个部件之间的配合公差控制合理，没有冗余的结构设计，在保证结构强度和操作手感的前提下，尽可能压缩了整体的安装占用空间，是小型控制设备面板设计时非常经典的基础控制元件选型方案。
