OV3660高清USB视觉采集摄像头模组

　　该视觉采集模组的核心定位是为小型嵌入式视觉工位、桌面检测设备、开源硬件二次开发项目提供即插即用的图像输入终端，在实际产线场景里，这类模组常被部署在小型零件外观复检工位、桌面CNC加工的对刀视觉辅助位、3D打印机的首层打印监测位、教育类机器人的循迹与色块识别端，不需要额外配置图像采集卡，通过标准USB链路即可完成供电与数据传输，省去了传统工业相机额外布设电源线路、搭配采集硬件的繁琐步骤，对紧凑空间内的视觉改造项目适配度很高。

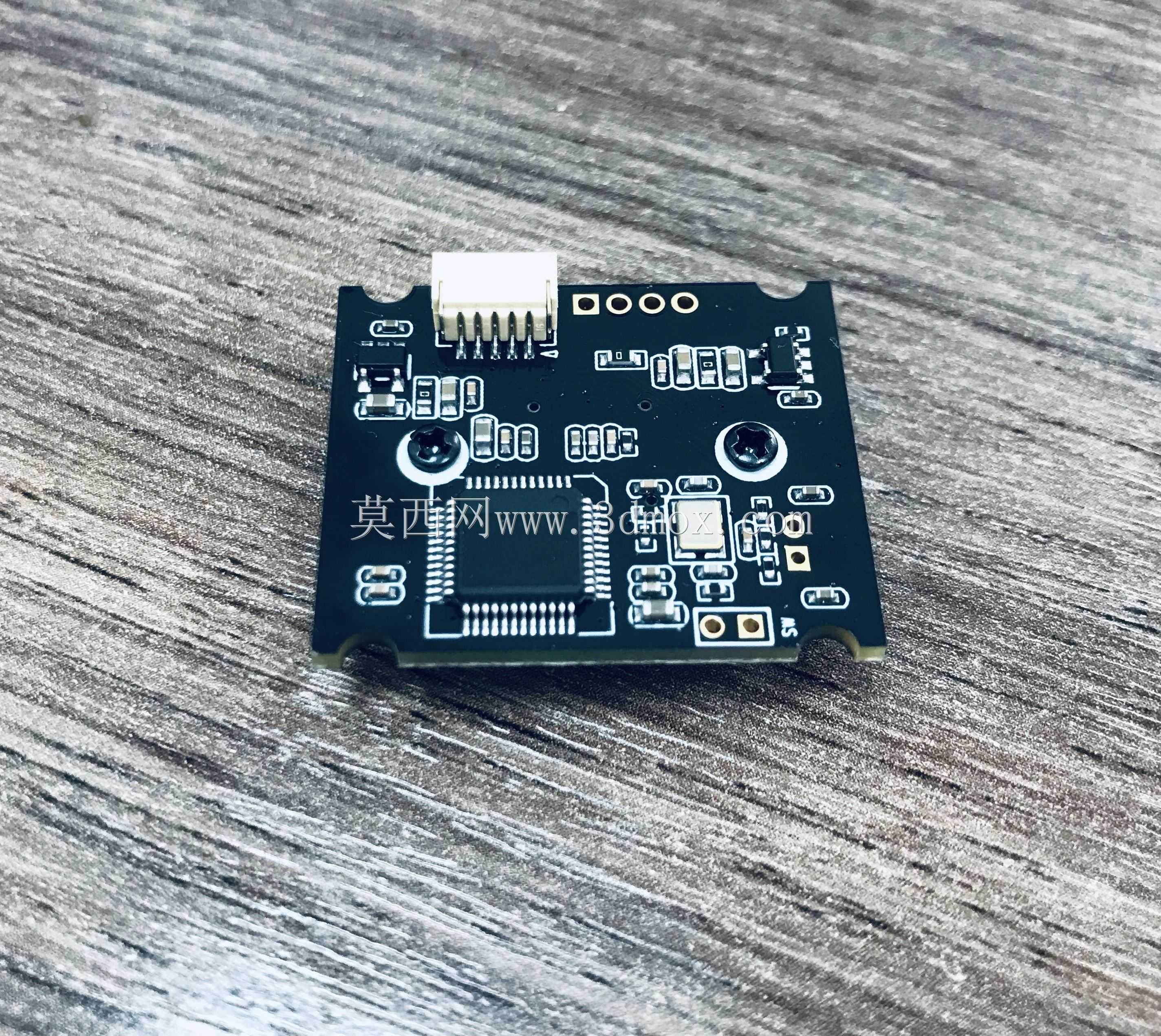

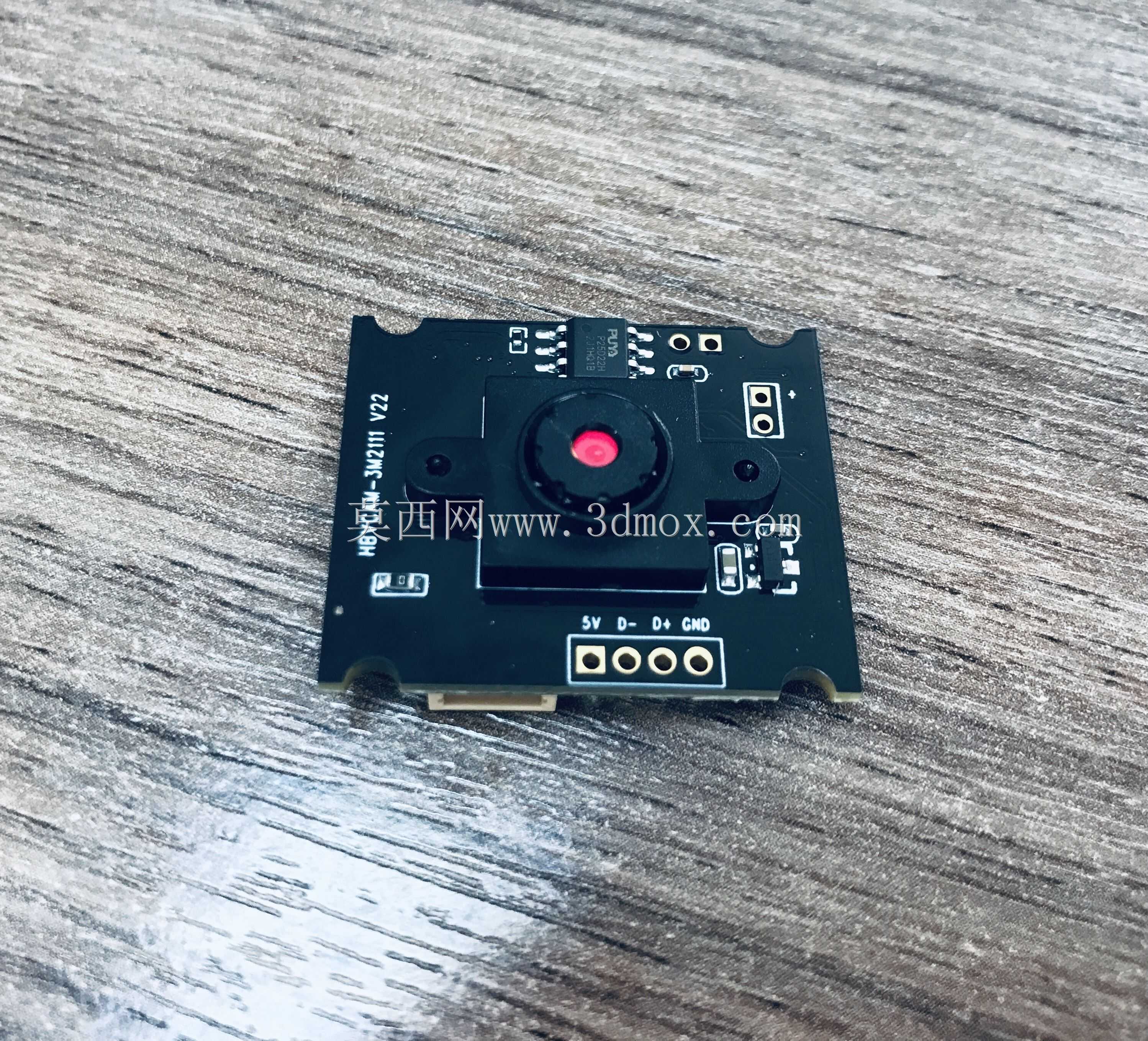

　　从板卡布局的设计逻辑来看，整块PCB采用异形裁切轮廓，板边预留的两处半圆缺口与边角安装孔位完全对应小型设备壳体的预装固定柱，装配时不需要额外设计定制压块，直接通过螺丝穿过孔位就能将模组锁附在壳体内部的预设工位，板体边缘做了避让裁切，不会和壳体内的加强筋、接口插槽发生结构干涉。板上元器件排布严格遵循信号链路走向：USB接口端放置在板体一侧，走线短直，差分信号路径做了等长处理，避免高速数据传输出现信号丢包；核心图像传感器与主控芯片布置在板体中部区域，周边搭配的阻容、晶振、电源管理元件就近摆放，缩短供电路径，减少电源纹波对成像质量的干扰；镜头安装座位于板体另一侧，两个圆形定位孔配合镜头座的定位柱，保证镜头光轴和板卡基准面的垂直度，避免成像出现一侧清晰一侧虚焦的问题。

　　功能特性层面，该模组搭载300万像素级图像传感器，支持1080P分辨率下的视频流输出，64度视场角兼顾了观测视野范围与边缘畸变量，在0.3米到2米的常规工作距离内，画面边缘的形变控制在普通视觉识别算法可接受的区间内，不需要额外做复杂的畸变校正即可完成色块识别、二维码读取、轮廓比对这类常规视觉任务。模组支持MJPG与YUY2两种数据输出格式，MJPG格式在板端完成基础图像压缩，占用USB传输带宽更低，高帧率传输时不会出现画面卡顿，适合实时视频预览类场景；YUY2格式保留未压缩的原始图像数据，给后续做自定义图像处理、缺陷特征提取的开发者留出了充足的调整空间。镜头采用手动对焦结构，现场调试时可以根据实际工作距离旋转镜头镜筒，将焦点精准落在待测工件表面，调试完成后点胶固定即可，不需要后续反复调整，适配不同工位的工作距离差异。

　　安装边界方面，整块板卡的厚度采用标准PCB板厚规格，板上最高的元器件为顶部的USB接插件与镜头座，在结构设计预留空间时，只需要在镜头对应壳体位置开出通光孔，在USB接口对应位置预留标准USB插头的插拔操作空间，其余板上低矮元件的高度都控制在极低范围内，壳体内部预留的堆叠间隙不需要过大，非常适合内部空间局促的小型智能设备。板上预留的半孔焊盘与测试点，既可以在生产阶段完成烧录与功能测试，也支持开发者按需引出额外的控制引脚，拓展触发拍照、外接补光灯同步触发这类定制功能。在实际选型适配时，不需要改动原有设备的主控硬件，主流操作系统都自带通用驱动，接入后直接识别为标准视频设备，大幅缩短了视觉功能的开发验证周期，不管是做小型设备的视觉升级，还是学生项目、开源智能硬件的视觉模块搭配，都能在有限的结构空间内完成稳定的图像采集功能。
