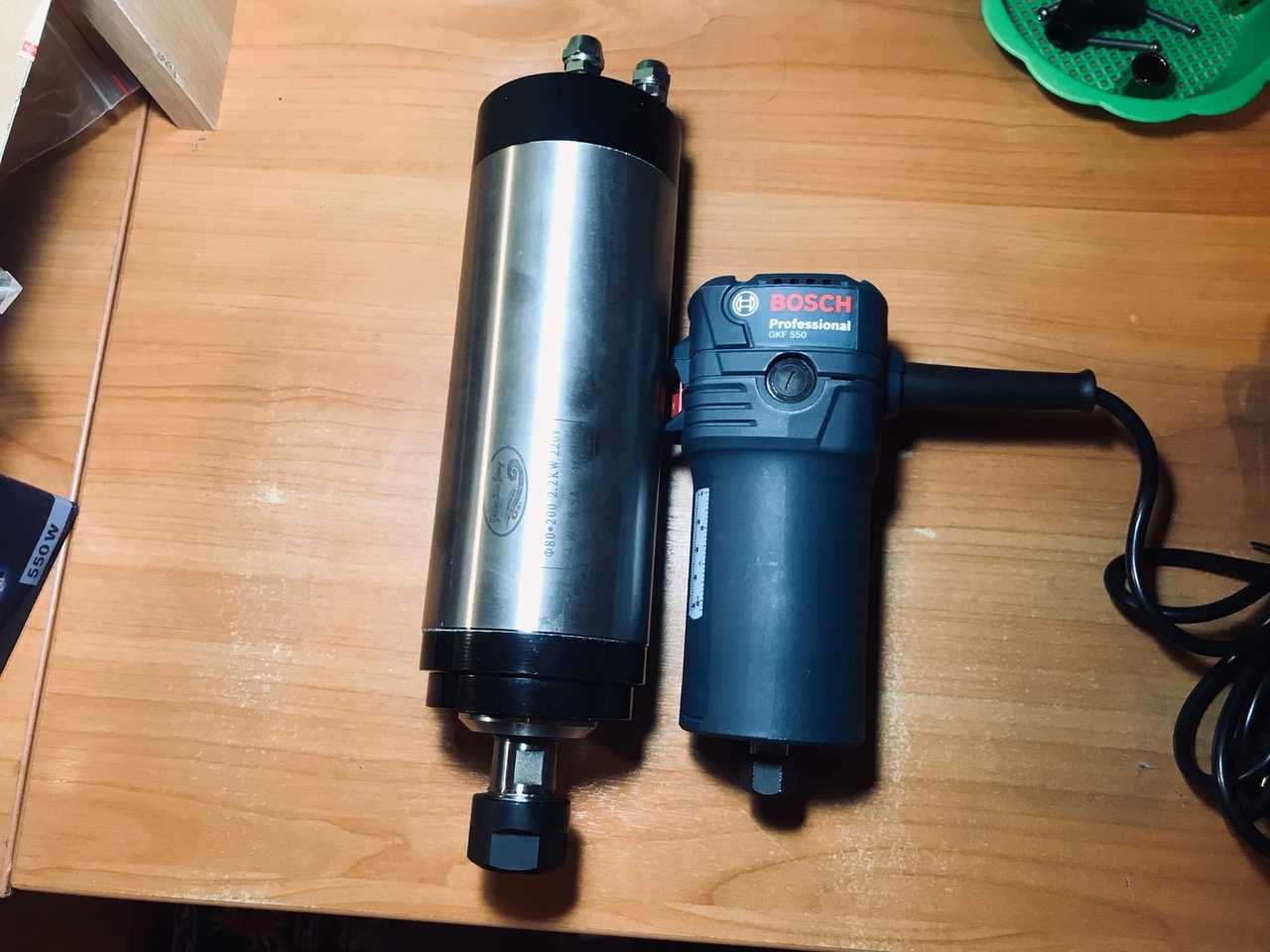

2.2kW ER20夹头水冷雕刻机主轴结构

　　这款水冷主轴是数控雕刻、精密切削加工场景里的核心执行部件，日常适配在桌面级CNC、广告雕刻机、小型木工加工设备上，承担非金属板材、软金属材质的高速铣削、钻孔、雕刻作业，相比同功率风冷主轴，它的运行噪音更低，长时间高负载工况下的转速稳定性更优，不会因为持续作业产生的热量累积导致轴芯热伸长超差，能有效保障长时间加工的尺寸一致性。

　　从结构设计逻辑来看，整体采用圆柱形筒式外壳，外壳内部预留密闭循环水冷流道，工作时外接冷水机即可通过循环水流带走定子、转子运转产生的热量，外壳两端做了密封结构设计，避免切削液、加工碎屑进入腔体内部损坏绕组与轴承。输出端配置标准ER20型弹性夹头锁紧结构，可夹持直径范围1-13mm的各类柄径刀具，夹头锁紧螺母做了动平衡校正，在最高24000rpm的额定转速下不会产生额外的径向跳动，保障加工面的光洁度。尾端集成了航空级电源连接器与水冷管路快插接口，接线与接管都采用快装结构，现场安装时不需要做复杂的线路焊接，对准接口锁紧即可完成装配，能减少设备组装阶段的接线出错概率。

　　安装边界上，这款主轴的筒身外径为80mm，适配市面上通用的80mm直径主轴固定座，不管是铝型材抱座还是铸铁固定座都能直接兼容，不需要额外做定制安装件。主轴总长度控制在220mm左右，安装时只要保证固定座夹持位置在筒身中段的非接线、非输出端区域，夹持深度不小于40mm，即可保证高速运转时的夹持刚性，不会出现运转共振问题。输出端的轴芯端面到夹头螺母的伸出长度做了优化设计，加工时刀具伸出夹头的有效长度在合理范围内时，不会因为悬臂过长产生让刀问题，针对亚克力、PVC、密度板这类常见雕刻加工材料，配合合适的进给参数可以实现无毛刺加工。

　　从实际选型适配的角度来说，这款主轴的额定功率2.2kW，足够应对日常10mm以下铣刀的大切削量开粗作业，水冷的散热方式也让它适合连续8小时以上的批量加工作业，不会像风冷主轴那样因为外壳积尘导致散热效率下降。内部轴承采用配对高速角接触轴承，预紧力经过出厂调校，径向跳动控制在0.01mm以内，既能满足雕刻加工的高精度要求，也能承受一定的轴向切削力，适配浮雕切割、木工开槽、PCB钻孔等多种加工工况。在三维建模过程中，这款模型完整还原了主轴的外部接口尺寸、安装定位面、夹头装配位置、水冷接头的朝向与规格，结构设计人员在做整机布局时，可以直接调用模型核对安装空间，提前规划水冷管路、电机走线的排布位置，避免实际组装时出现结构干涉问题，也能根据主轴的重量参数提前核算Z轴传动部件的负载余量，匹配合适的导轨与丝杆规格，保障整机运动的稳定性。
