CBR250RR摩托车预载调节器结构设计

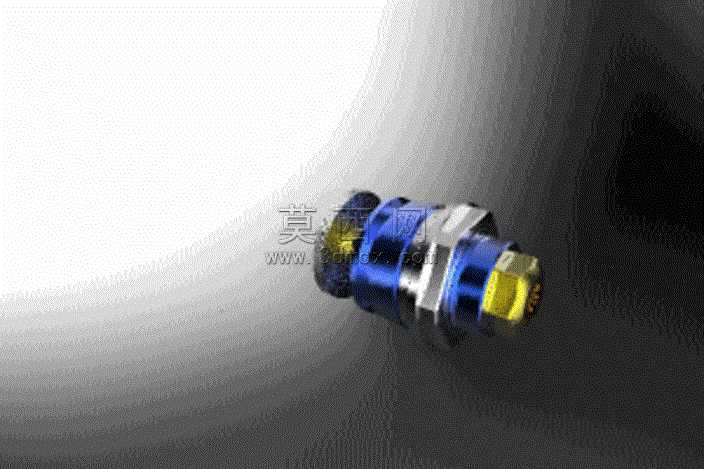

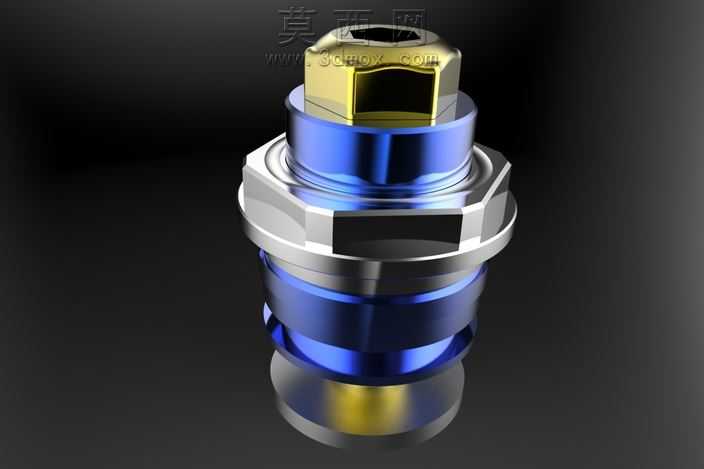

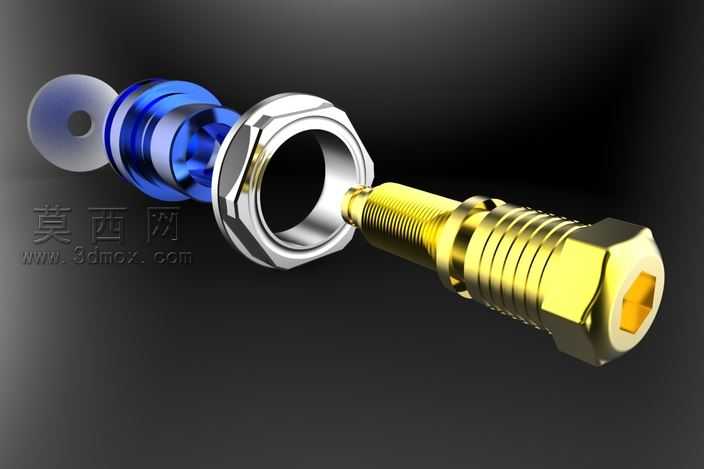

本作品为适配CBR250RR车型的预载调节器三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先梳理预载调节器的核心功能逻辑，即通过螺纹副旋合行程改变弹簧预压缩量，实现减震阻尼初始载荷的精准调节，建模过程中对各配合段尺寸做公差约束，保证螺纹旋合顺滑无卡滞，同时兼顾装配时与减震筒、端盖的同轴度要求，避免安装后出现偏磨问题。材质设定上主体结构选用6061-T6铝合金，该材质兼具轻量化特性与足够的结构强度，建模时对铝合金部件做表面阳极氧化的材质映射，渲染阶段通过Keyshot完成效果输出，金属部件分别赋予蓝色阳极氧化、亮面镀铬、金色硬质氧化三种不同的材质属性，区分调节旋钮、锁紧环、端接螺柱三个功能区域，黑色背景搭配渐变柔光打光，突出金属表面的细腻质感与零件轮廓层次。结构设计上采用分段式组合结构，中部设置多道密封槽用于加装O型密封圈，避免骑行过程中泥水、灰尘进入调节螺纹副造成卡滞，端部设计六角拧动结构，既可以用专用工具调节，也支持手动快速旋拧调整预紧力，锁紧环采用滚花防滑设计，调节到位后旋紧锁止，防止骑行震动导致预载值偏移。设计思路围绕休克标准的适配要求展开，所有安装接口尺寸严格对应原厂减震的安装位，无需额外改装即可直接替换使用，整体结构紧凑，在有限的安装空间内实现足够的调节行程，同时保证各部件受力均匀，在承受最大预紧载荷时不会出现结构变形，渲染效果图清晰展现了零件的装配关系与外观质感，各倒角、退刀槽等工艺细节均做还原，符合实际机加工的生产要求，可直接用于加工验证或改装配件的开发参考。
