赛车机箱用2-3/4规格防滑填充帽

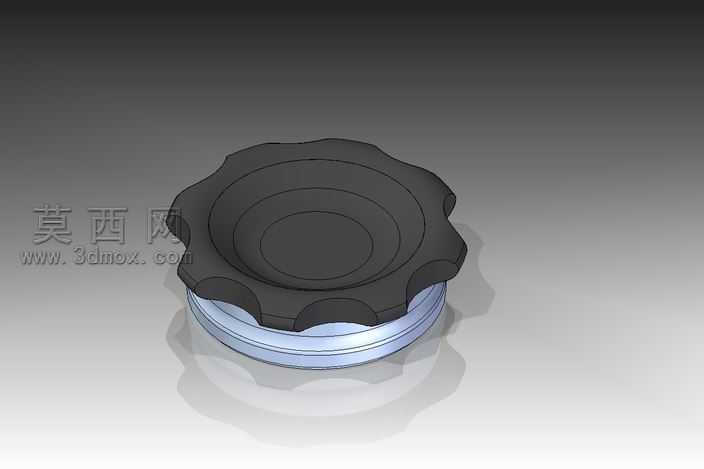

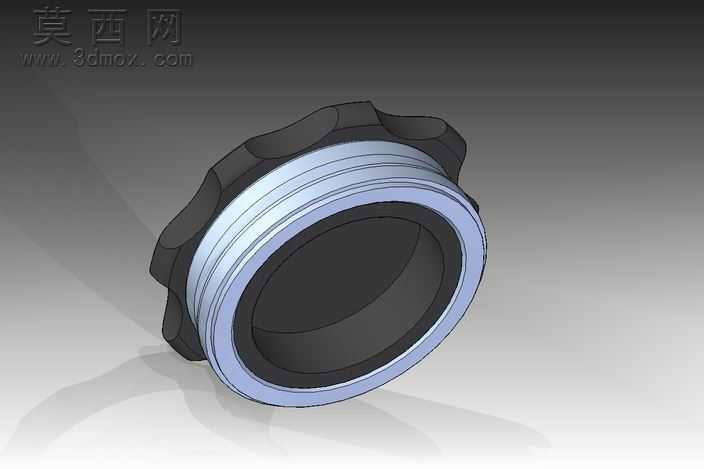

本作品为适配赛车机箱的2-3/4规格填充帽三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先以旋转凸台命令生成带标准外螺纹的金属基座部分，精准匹配2-3/4规格的螺纹安装尺寸，基座底部做圆角过渡处理避免应力集中，同时保证与机箱安装位的贴合密封性。上部防滑操作帽部分采用圆周阵列命令生成八处外凸的波浪形防滑齿，齿形边缘做圆弧倒角处理，既保证手动旋拧时的摩擦力足够，又避免尖锐棱角划伤操作人员，帽体顶面设计三层同心圆凹槽结构，既减轻零件整体重量，又通过凹凸结构强化顶面的结构强度，避免长期旋拧受力出现顶面凹陷变形。材质渲染阶段，下部螺纹基座赋予磨砂金属材质，调整金属粗糙度参数模拟镀锌钢材的哑光金属质感，添加细微的金属颗粒纹理提升真实感；上部防滑操作帽赋予黑色硬质橡胶材质，调整漫反射与高光参数模拟耐油橡胶的半哑光质感，在防滑齿的凸起边缘添加轻微的磨损做旧效果，还原零件实际使用后的质感表现。结构设计上，上部橡胶帽与下部金属基座采用嵌入式卡扣配合结构，建模时精准预留0.1mm的装配过盈量，保证两者装配后无松动脱落风险，同时可在橡胶帽老化后单独更换上部部件，降低后期维护成本。整体模型完成后添加环境地面反射效果，调整三点布光方案，主光源从斜上方45度投射突出零件的轮廓层次，辅助光源补亮暗部避免细节死黑，最终渲染出的效果图清晰展现零件的结构细节与材质质感，可直接用于配件选型展示、装配模拟验证以及生产加工的尺寸参考。
