双缸立式小型空气压缩机组结构设计

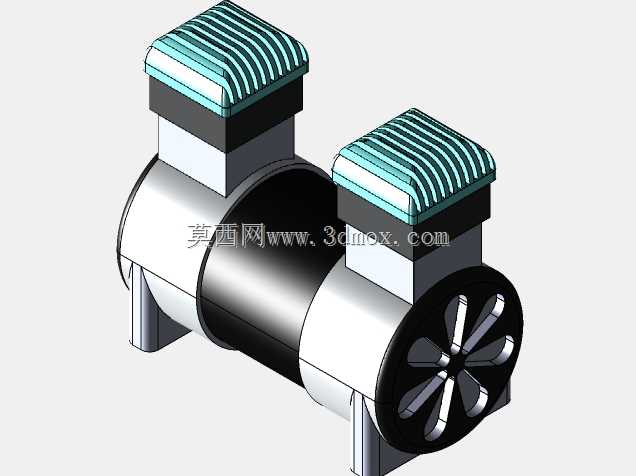

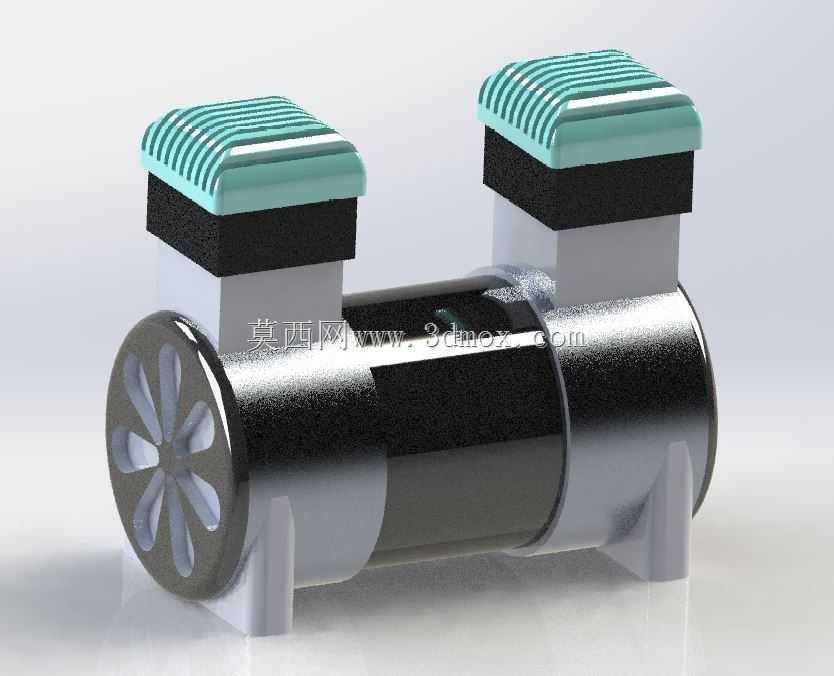

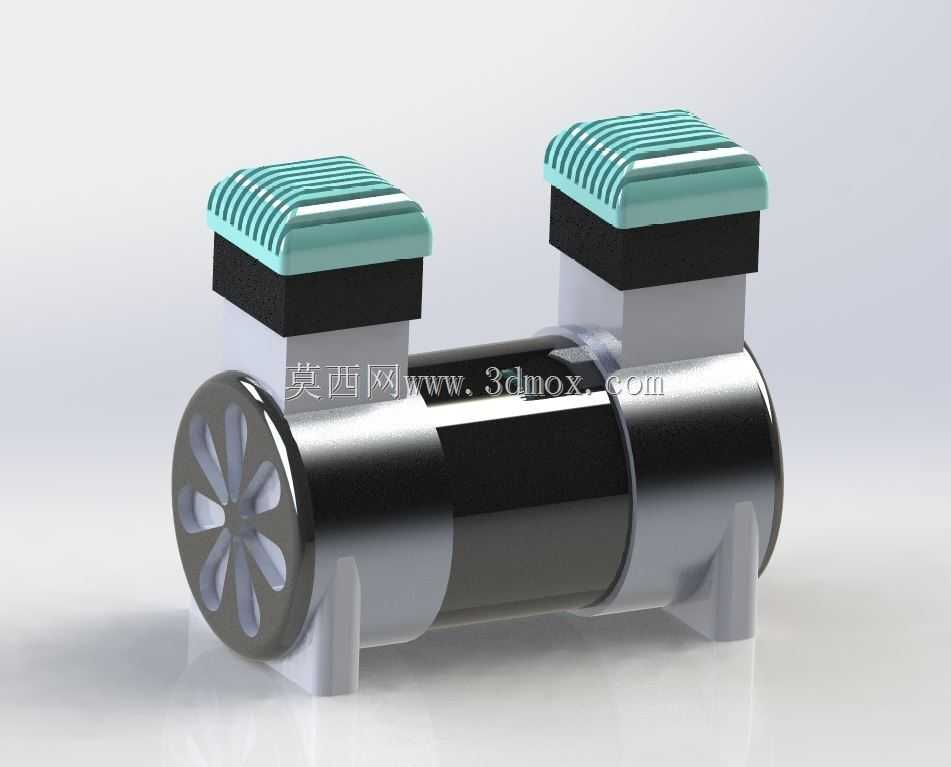

　　在小型加工车间、汽修门店、家装施工以及实验室气动系统配套场景中，这类双缸立式空气压缩机是应用频次极高的通用动力设备，核心作用是将常压空气压缩至设定压力值，为气动扳手、喷枪、气动夹具、精密气动元件等终端设备提供稳定的高压气源，相比单缸同功率机型，双缸结构的排气连续性更好，输出压力波动幅度更小，能适配多工位同时用气的作业需求。从结构设计逻辑来看，该机型采用卧式储气罐搭配双立式压缩缸的布局，卧式圆柱形储气罐作为整机的承载基座，下部一体设计了两个对称的支撑脚，既可以保证设备放置时的稳定性，避免运行振动带来的位移，也能预留出底部通风散热空间，防止储气罐底面长期接触地面出现锈蚀，同时卧式罐体的容积利用率更高，相同占地面积下能储存更多压缩空气，

　　缓冲用气端的压力骤变。两个压缩缸对称布置在储气罐上方的横向中线上，进排气阀组集成在缸体顶部，顶部的格栅式结构是缸头散热罩，既可以引导气流带走压缩过程中产生的热量，也能阻挡外部杂物落入阀组缝隙，避免阀片卡滞故障；缸体与储气罐之间设置了独立的散热连接段，延长高温压缩空气的流通路径，降低进入储气罐的气体温度，减少罐内冷凝水的析出量。端部的扇叶式结构是设备的冷却风轮，与电机输出轴直连，设备运行时风轮同步转动，形成定向气流吹拂缸体散热片与储气罐外壁，不需要额外加装独立散热风机，简化了整机结构，降低了故障点。从安装边界来看，这类小型双缸压缩机的整机长度控制在适配普通工位摆放的范围，宽度不超过常规操作台的纵深尺寸，高度满足立式缸体布置需求，

　　不需要额外做混凝土基础固定，放置在平整的水泥地面或者加厚橡胶减震垫上即可投入使用，进气口预留了标准螺纹接口，可以直接对接空气滤芯，出气口设置在罐体侧方，配套常规快插接头就能连接气动管路，罐体上预留了压力开关、安全阀、排水阀的安装位，所有外接接口的位置都避开了操作侧，不会影响日常的启停操作与压力调节。在功能特性上，双缸交替做功的模式让设备的运行负载更均衡，单缸的磨损量比同排量单缸机型更低，整机的无故障运行周期更长；对称布置的缸体让整机的重心落在储气罐的中心轴线上，运行时的振动幅度更小，配套普通橡胶减震脚垫就能将振动传递控制在较低水平，不会对周边精密加工设备造成干扰。设计过程中需要重点考量的是缸体与储气罐的连接强度，

　　两个缸体的支撑座需要与储气罐外壁做贴合焊接，焊缝位置要做应力消除处理，避免长期运行振动导致焊缝开裂；散热风轮的导流角度需要匹配缸体散热片的布置方向，确保冷却气流可以覆盖整个缸头的散热区域，避免局部过热导致活塞环寿命缩短；储气罐的壁厚需要满足额定压力下的强度要求，支撑脚的焊接位置要做受力校核，确保设备满负载运行时不会出现支撑变形。这类机型适配的用气场景覆盖了从0.4MPa到0.8MPa的常规压力需求，既可以给小型家装喷漆作业提供连续气源，也能给汽修工位的气动拆卸工具提供动力，还可以作为实验室小型气动测试台的动力源，相比大型固定式压缩机组，它的移动灵活性更强，不需要铺设固定管路，可以根据作业需求灵活调整摆放位置，在零散作业场景下的适配性远高于固定式设备。建模过程中需要重点还原的细节包括缸头散热罩的格栅间隙、风轮的叶片角度、支撑脚的圆弧过渡结构，这些细节不仅影响外观还原度，也和设备的实际散热性能、结构强度直接相关，比如散热格栅的间隙如果设计过大，会导致杂物进入阀组的风险提升，间隙过小则会阻碍冷却气流的流通，影响散热效果；风轮叶片的角度偏差会导致冷却风量不足，运行时缸头温度超标；支撑脚的圆弧过渡如果处理不当，会导致应力集中，长期承重后出现支撑脚断裂的问题。
