钣金结构压缩机外壳防护壳体

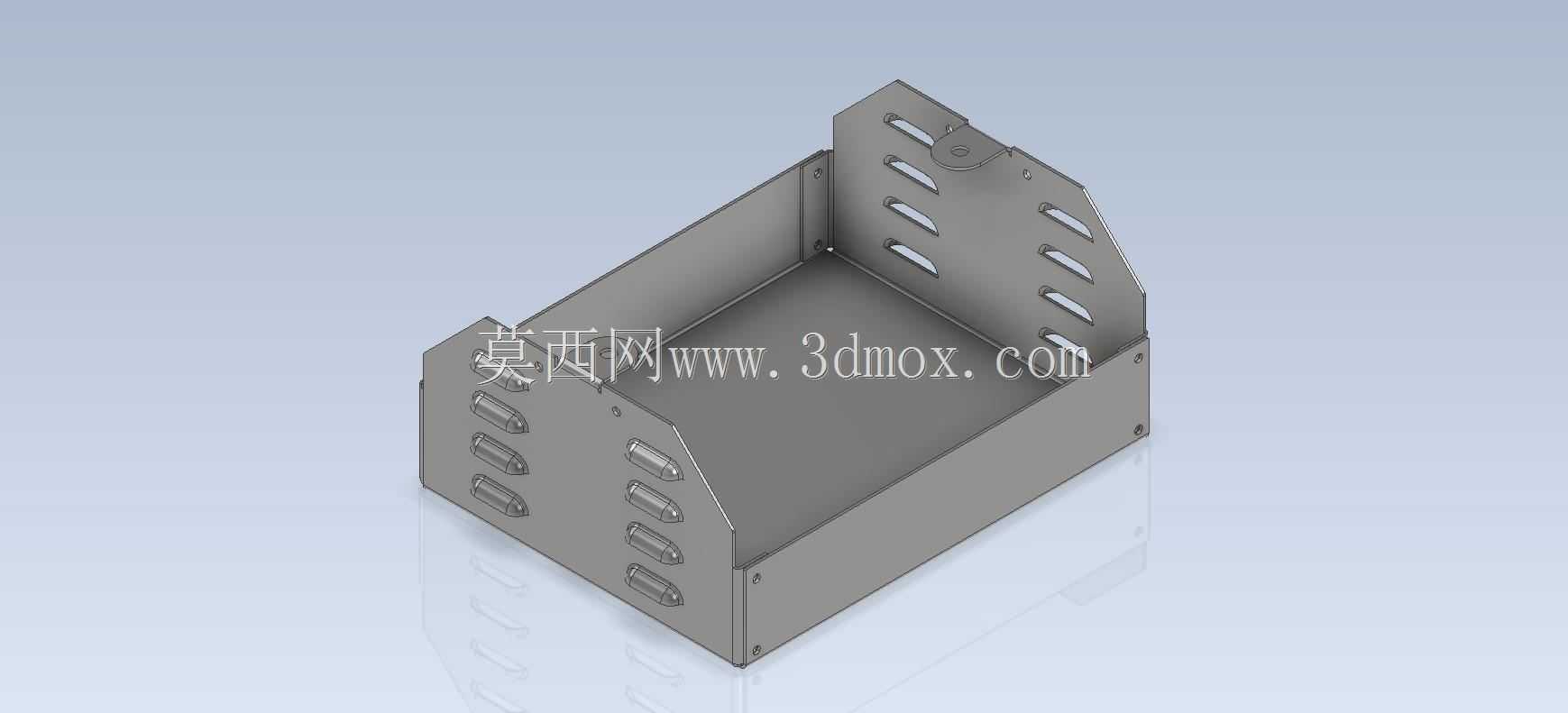

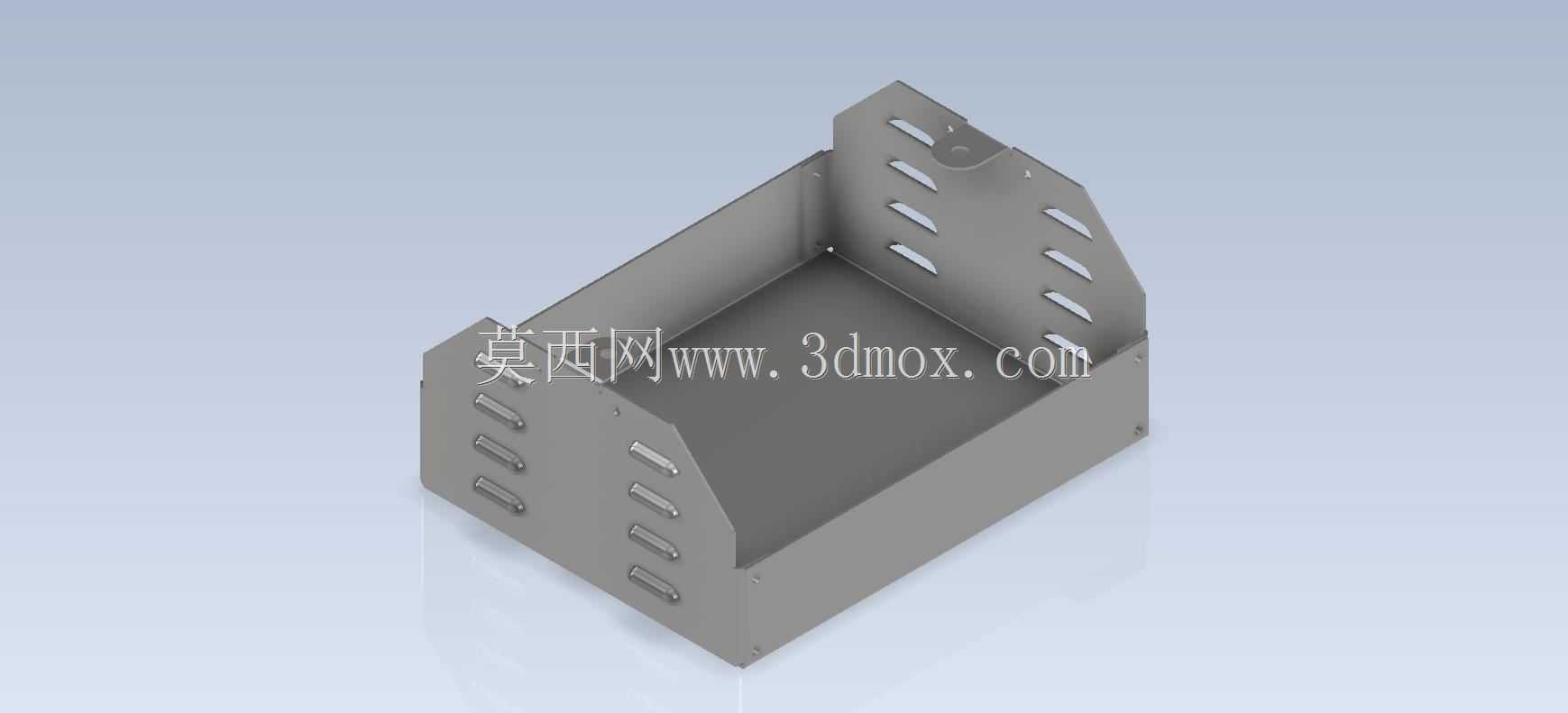

　　这款钣金壳体是配套往复式小型压缩机的外部防护构件，主要应用在小型风冷空压机、便携制冷压缩机组、家用小型气泵这类需要对核心压缩机芯做外围防护的设备场景中，实际装配时会包裹在压缩机泵体与电机组件的外侧，一方面阻隔运转过程中运动部件与外部物体、操作人员的意外接触，规避机械伤害风险，另一方面也能引导冷却气流按照设计路径流经机芯发热区域，提升整机散热效率，同时还可以阻挡日常使用环境里的灰尘、飞溅水渍直接接触机芯部件，延长压缩机整体的无故障运行时长。从结构设计逻辑来看，整个壳体采用单块钣金折弯一体成型的主体思路，减少了多块板材拼接带来的额外焊接工序与拼接缝隙，主体围合出的开放式腔体刚好匹配常见的1.5-2匹小型压缩机的机芯轮廓尺寸，

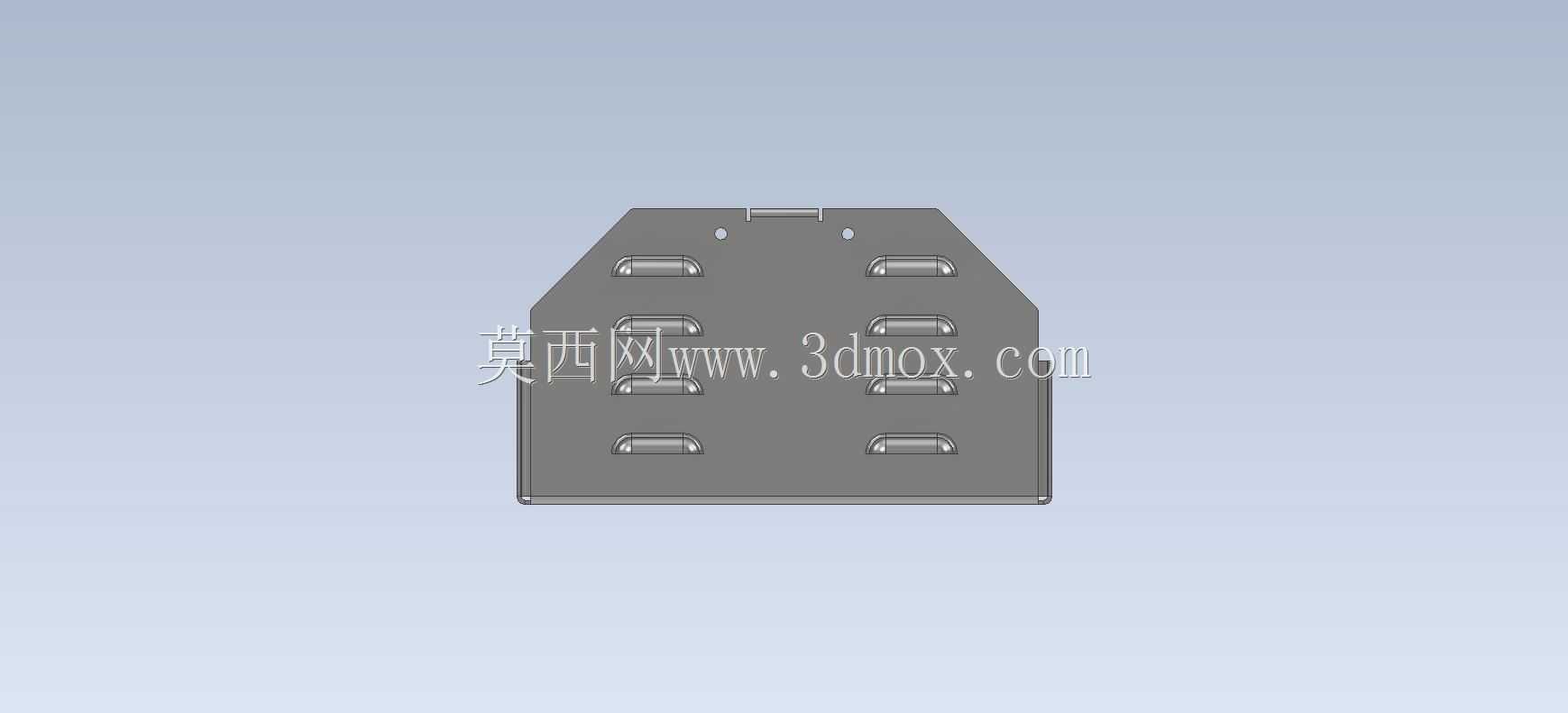

　　腔体内部预留的净空间可以完整容纳泵体、缸头以及启动电容等附属组件，不会出现装配干涉。壳体侧壁上排布的多组长条形散热冲孔，是结合压缩机缸头的发热位置做的对应布局，冲孔的长度、间距都经过散热气流的通路校核，既不会因为开孔过大降低壳体整体结构刚度，也不会因为开孔过小阻碍冷热空气交换，同时这些长圆孔的边缘都做了向内的折弯翻边，既可以强化开孔位置的结构强度，避免钣金边缘割伤装配人员，也能在一定程度上阻挡大尺寸杂物从开孔位置进入壳体内部。壳体上部带有的半圆缺口与安装孔位，是专门对应压缩机的排气管道、电源走线的穿出位置设计的，缺口的弧度匹配常规压缩机排气管的外径，装配时可以在缺口位置加装橡胶护圈，避免管路长期振动和钣金边缘摩擦造成管壁磨损。

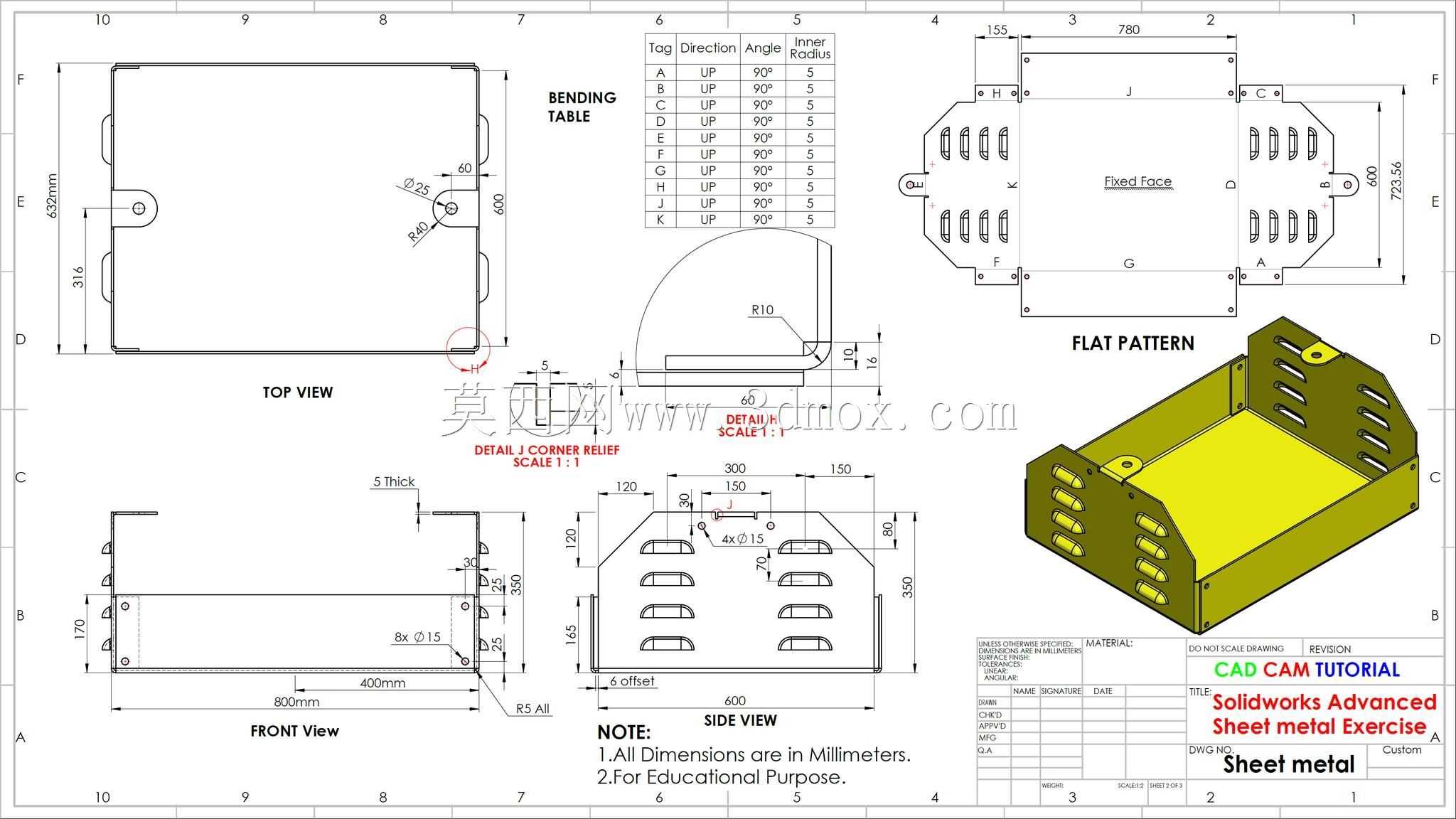

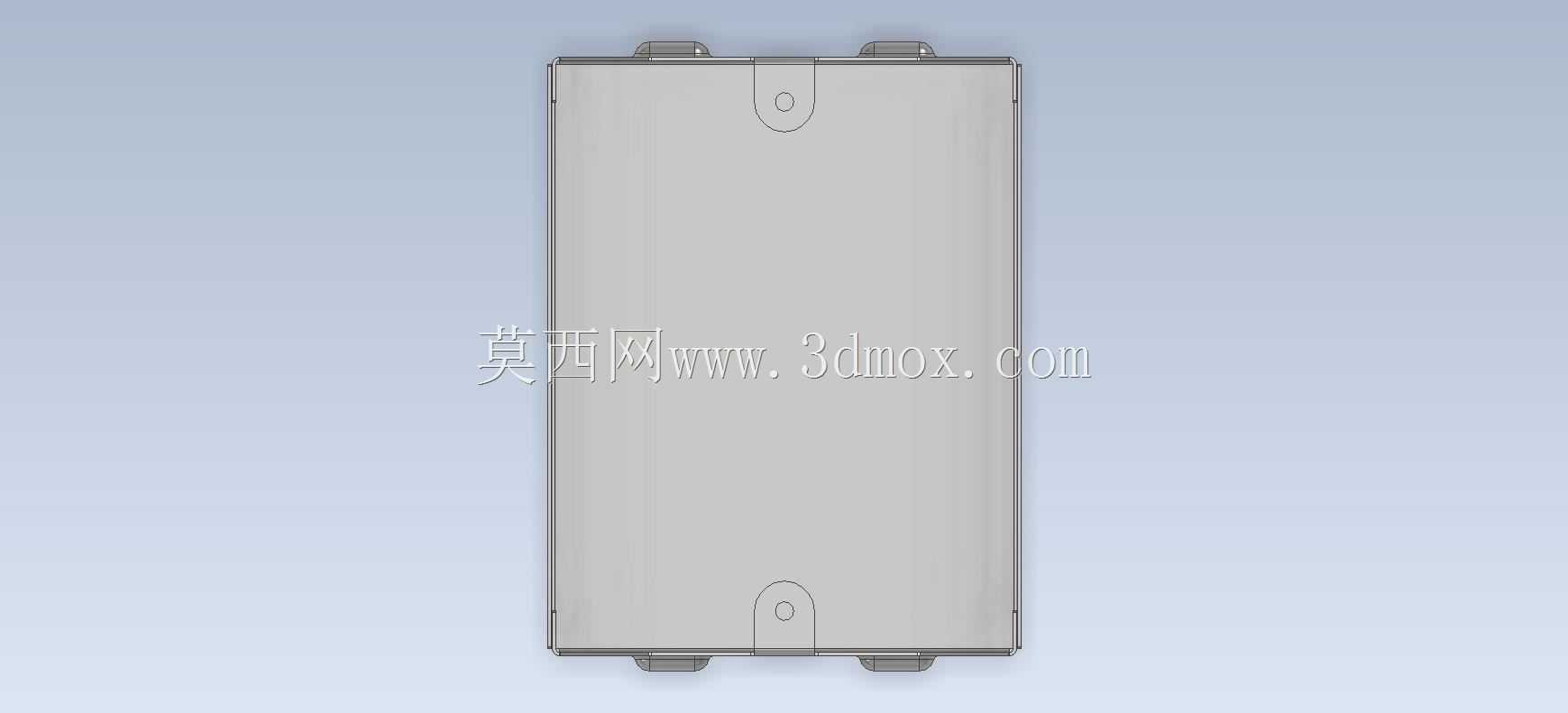

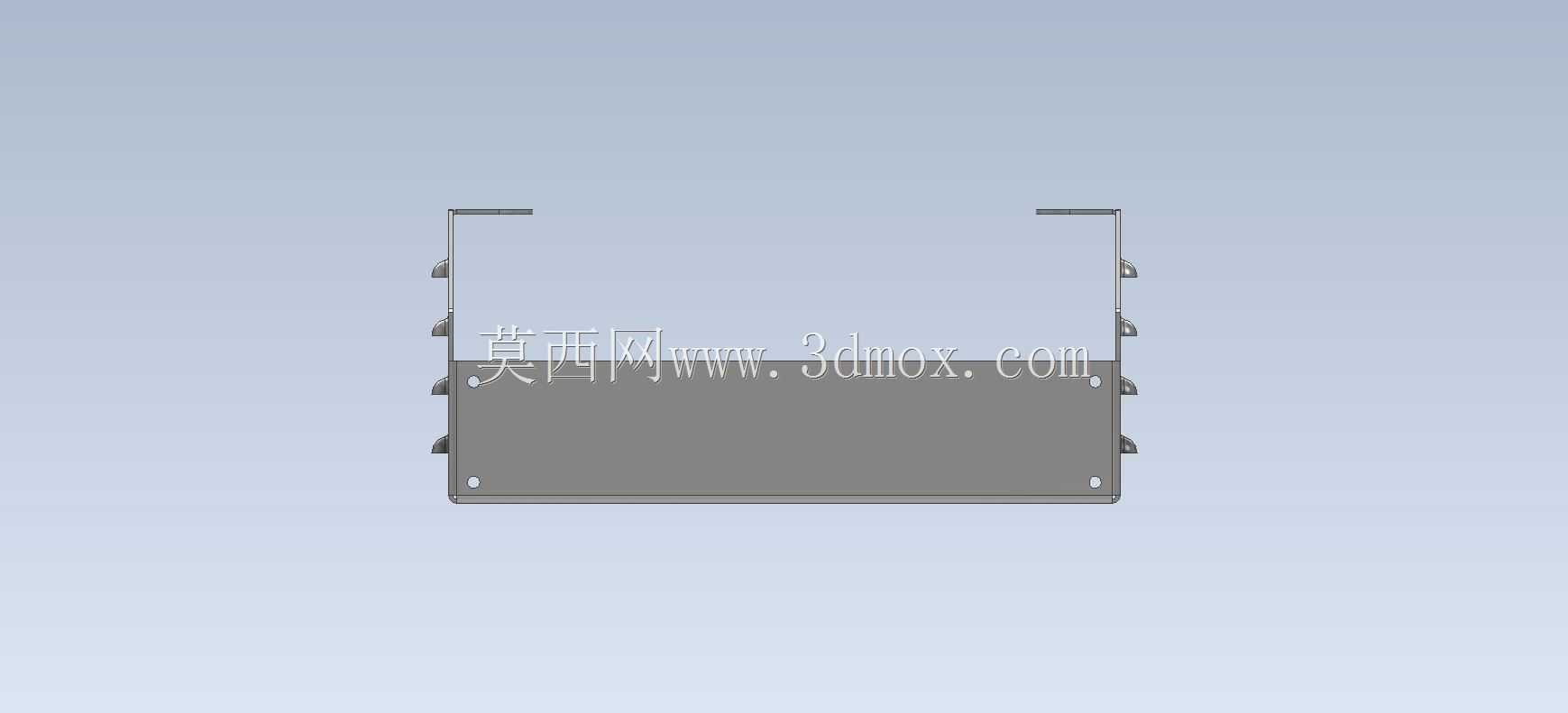

　　侧壁上预留的多组小型安装凸台与螺丝过孔，分别对应机芯的固定脚位、外壳端盖的连接位，孔位的同轴度公差控制在0.1mm范围内，保证装配时螺丝可以顺畅穿入，不会出现错位顶死的情况。壳体底部的折边做了加宽处理，上面预留的固定孔可以直接将整个壳体连同机芯一起锁固在设备的底座机架上，折边的宽度设计兼顾了安装时的操作空间与整体支撑稳定性，即使压缩机运转时存在小幅振动，也不会因为支撑面过小出现固定松动的问题。从钣金工艺的角度看，整个壳体的折弯半径都按照所选薄板的厚度做了匹配设置，避免折弯时出现板材开裂的问题，所有外露的钣金边缘都做了去毛刺处理，符合机械加工的安全规范。在实际建模练习过程中，这类壳体的建模需要重点关注折弯系数的设置、

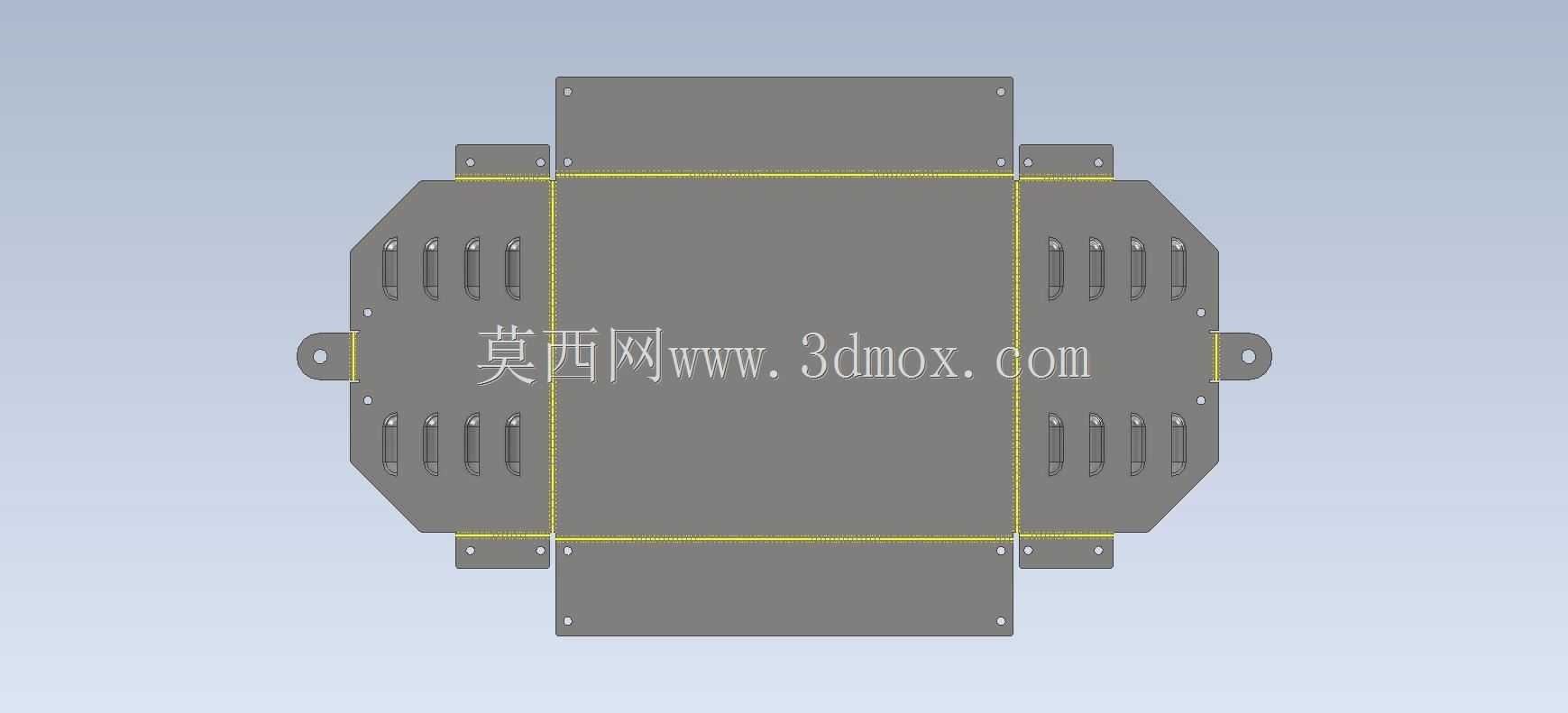

　　钣金展开后的下料尺寸校核，以及散热孔阵列时和折弯边的安全距离把控，避免出现孔位距离折弯边过近导致折弯时孔位变形的问题，同时还要注意各个安装孔位的相对位置精度，保证和内部机芯、外部端盖的装配匹配度，这类钣金结构也是小型通用机械设备外围防护件的典型结构形式，掌握这类结构的设计思路，可以快速迁移到其他小型动力设备的防护壳体设计工作中，不管是做新设备的结构开发，还是做现有设备的配件替换测绘，都可以参考这类一体折弯加局部冲孔的设计逻辑，在保证结构强度、满足功能需求的前提下，尽可能简化加工工序，降低生产制造成本。
