比泽尔型半封闭制冷压缩机结构设计

　　这款半封闭往复式制冷压缩机，是商用制冷系统里的核心动力部件，日常在商超冷柜、中小型冷库、工业低温冷却机组、冷链运输制冷单元里都能见到同结构产品的身影，核心作用是通过活塞往复运动完成冷媒的压缩循环，把蒸发器侧回来的低温低压气态冷媒压缩成高温高压状态，推动整个制冷回路完成热量搬运，实现制冷空间的降温控温。

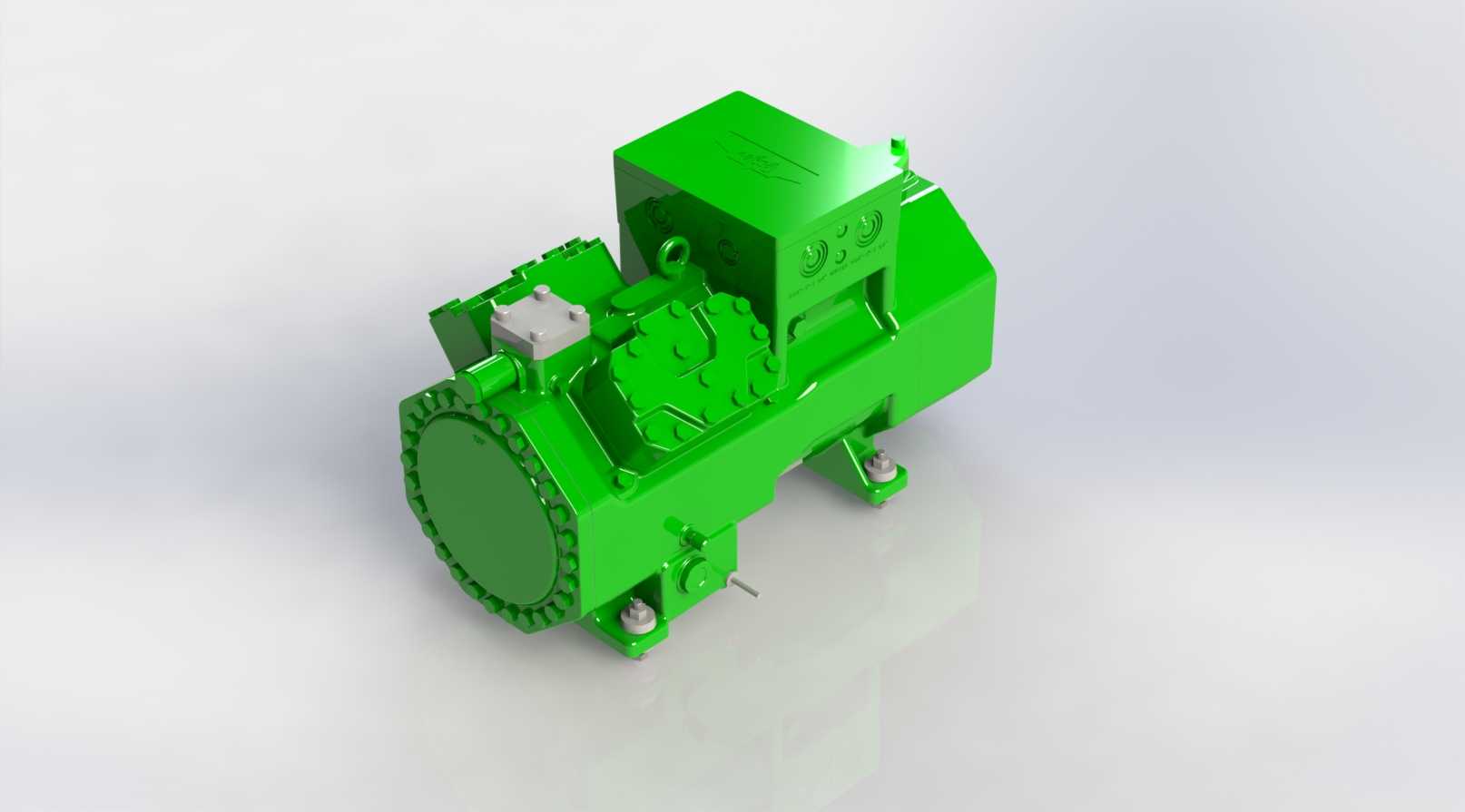

　　从结构设计来看，整机采用缸体与电机腔一体化的半封闭铸造壳体，没有开启式压缩机的轴伸密封结构，从根源上减少了冷媒泄漏的风险，壳体采用高强度灰铸铁铸造，壁厚经过承压计算，既可以承受冷媒压缩过程中的高压载荷，也能兼顾运行时的结构刚性，降低活塞往复运动带来的振动传导。吸气口直接连通电机腔，低温的回流冷媒先经过电机绕组区域，带走电机运行产生的热量之后再进入气缸压缩，既提升了电机的散热效率，也能让冷媒在进入气缸前获得一定的过热度，避免液击风险，这也是半封闭制冷压缩机的典型设计逻辑。

　　气缸端采用多缸并列布置，阀板组集成在缸体顶部，吸排气阀片采用高强度弹簧钢制作，升程经过反复调校，既保证足够的通流面积降低吸排气阻力，也能控制阀片启闭的冲击寿命，气缸盖内部集成了排气腔的消音结构，能降低高压排气脉动带来的运行噪音。曲轴采用偏心结构，两端由滑动轴承支撑，连杆大头采用剖分式结构与曲轴偏心轴颈配合，小头通过活塞销连接铝合金活塞，活塞上设置多道活塞环，兼顾压缩腔的密封与往复运动的导向，曲轴的动力输入端直接内置在壳体内与电机转子直连，没有外置传动结构，传动效率比皮带传动的开启式机组更高。

　　安装结构上，整机底部设置四个带减震垫的安装支脚，支脚的安装孔位间距经过标准化设计，适配市面上主流的制冷机组机架安装尺寸，支脚与壳体之间的橡胶减震垫可以过滤掉90%以上的运行振动，避免振动传导到机组机架引发共振噪音。整机的外接接口全部集中在壳体侧上方，吸气接口、排气接口、油视镜、加油口、高低压保护阀接口的位置都做了操作空间预留，现场安装接管道的时候不需要额外做位置避让，日常维护的时候站在机组侧面就能完成油位检查、冷媒加注、压力检测的操作。

　　外形尺寸上，整机长度控制在适配4匹到6匹制冷量的机组安装空间，宽度方向预留了接线盒的突出尺寸，高度方向考虑了排气阀组的检修空间，安装的时候只需要保证底部支脚的平面度在2mm以内，就能避免壳体受力变形导致的曲轴卡滞问题。油路系统采用内置式飞溅润滑，曲轴旋转的时候带动曲轴箱底部的冷冻油飞溅到各个轴承、活塞、缸壁摩擦面，不需要额外设置外置油泵，结构更简单，故障率更低，曲轴箱内设置了挡油板，避免排气的时候过多冷冻油被冷媒带出进入换热系统影响换热效率。

　　建模过程中，所有的配合公差都按照实际生产的装配要求设置，活塞与缸壁的间隙、曲轴与轴瓦的配合间隙、阀片的升程高度都还原了真实产品的设计参数，壳体的铸造圆角、安装面的加工余量、螺栓孔的沉头结构都做了完整还原，既可以用来做制冷机组的整体装配干涉检查，也能作为制冷设备选型阶段的尺寸参考，还能用于制冷原理教学的结构演示，拆解之后可以清晰看到从电机到压缩腔的完整动力传递路径、冷媒的流动路径、润滑油的循环路径，和实际产品的结构逻辑完全一致。
