带扰流结构的分段式空气冷却管道

　　在小型实验换热装置、工业电子柜局部散热、小型化工试验台的风冷系统搭建中，这类带内置扰流结构的分段冷却管道是核心的风冷换热载体，区别于常规光滑直通风道，它的核心作用是延长热空气在冷却段的停留时长，通过内置结构打乱空气的层流状态，让热空气与管道内壁、内置冷却介质区域充分接触，提升热交换效率，实现通入热空气的快速降温，满足试验或设备散热的温度控制需求。

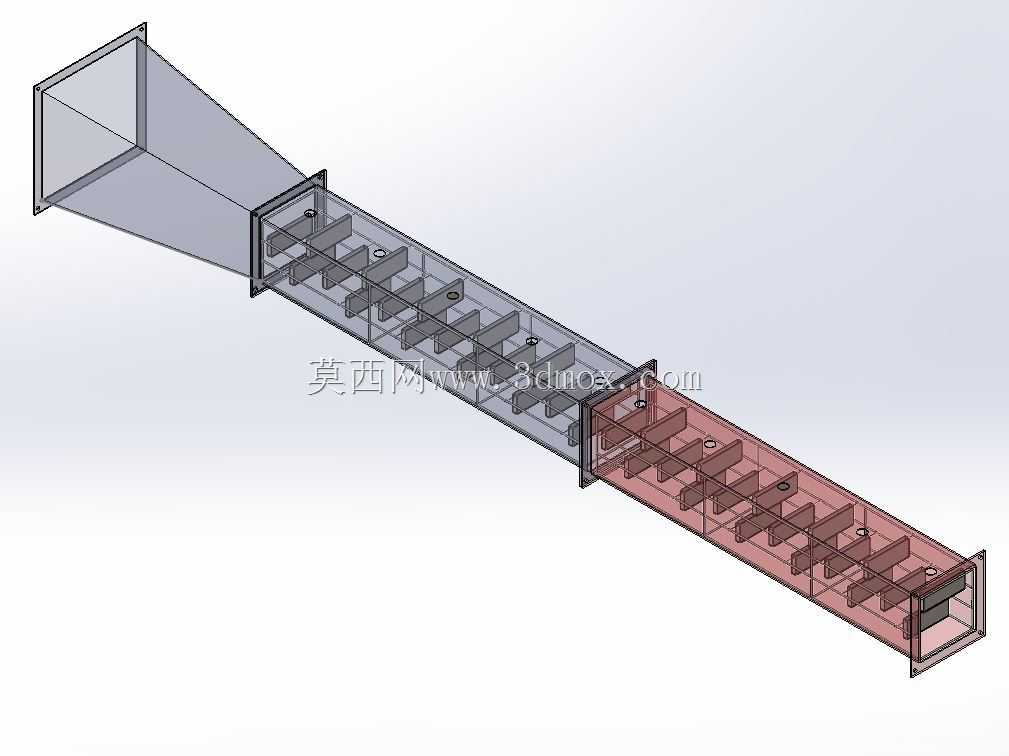

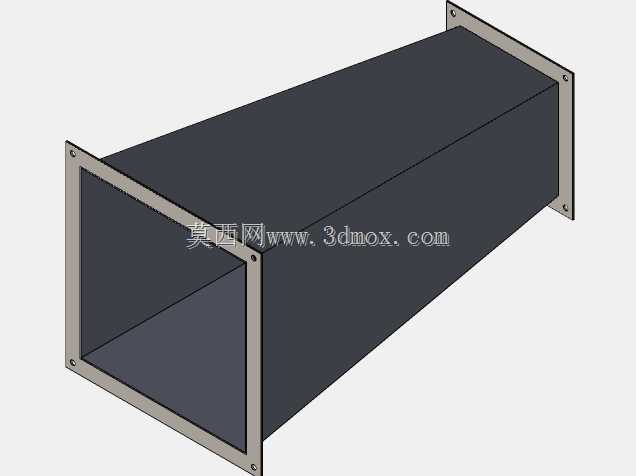

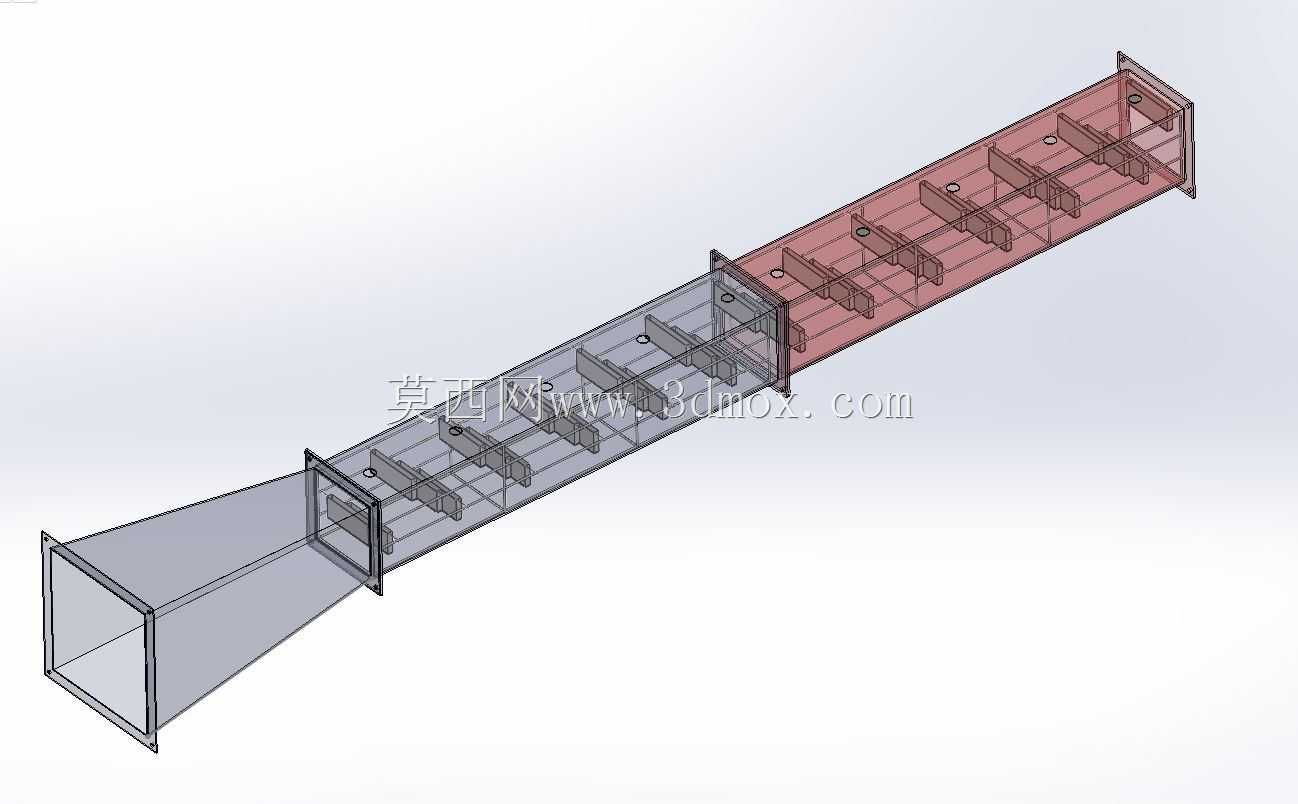

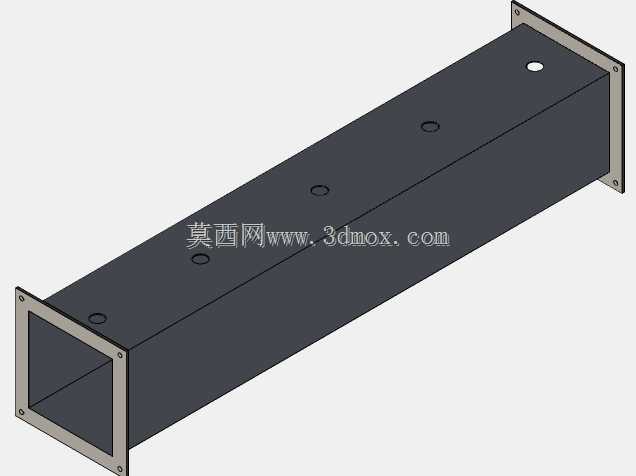

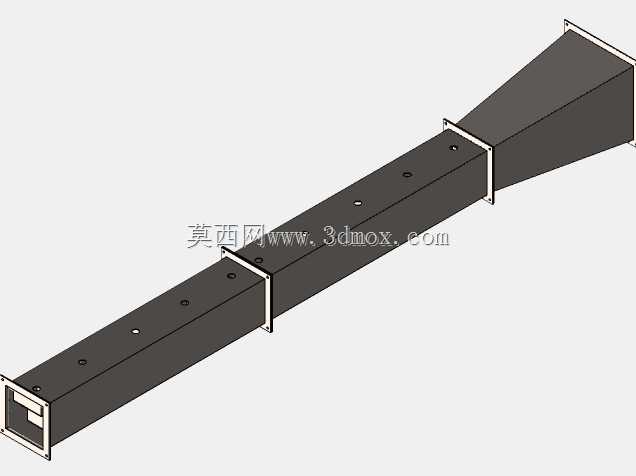

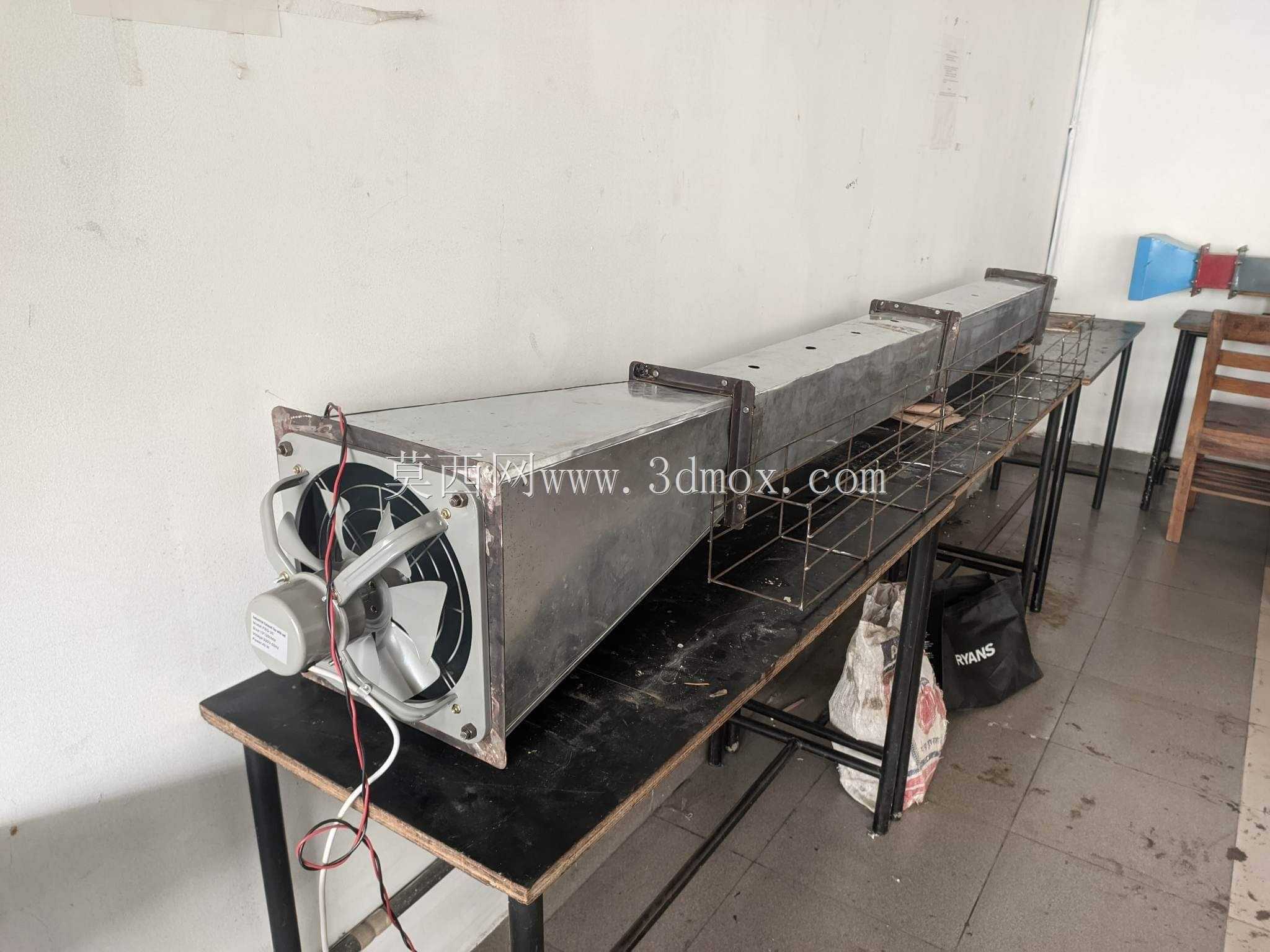

　　从结构设计逻辑来看，整个管道采用三段式拼接结构，入口端为方形变径扩口段，采用方口转矩形长腔的渐扩结构，这种设计首先是适配不同规格的热风输出端口，方形法兰边预留了螺栓安装孔位，可直接与热风出口、风机出风口通过螺栓紧固密封，渐扩段的锥度控制在1:4左右，既可以降低入口处的风阻，避免热风进入时产生过大的压损，也能让进入主冷却段的气流流速更均匀，避免局部流速过快导致换热不充分。中间与出口段为矩形截面的长直冷却腔，两段之间通过法兰结构拼接，法兰面预留密封槽，可加装橡胶密封垫避免冷却过程中漏风，同时分段式设计也方便后期清理内部积灰、更换内置的冷却填料，不需要整体拆解整个风道。

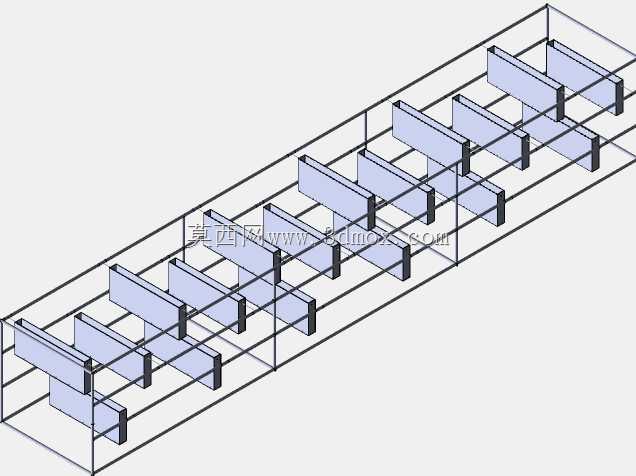

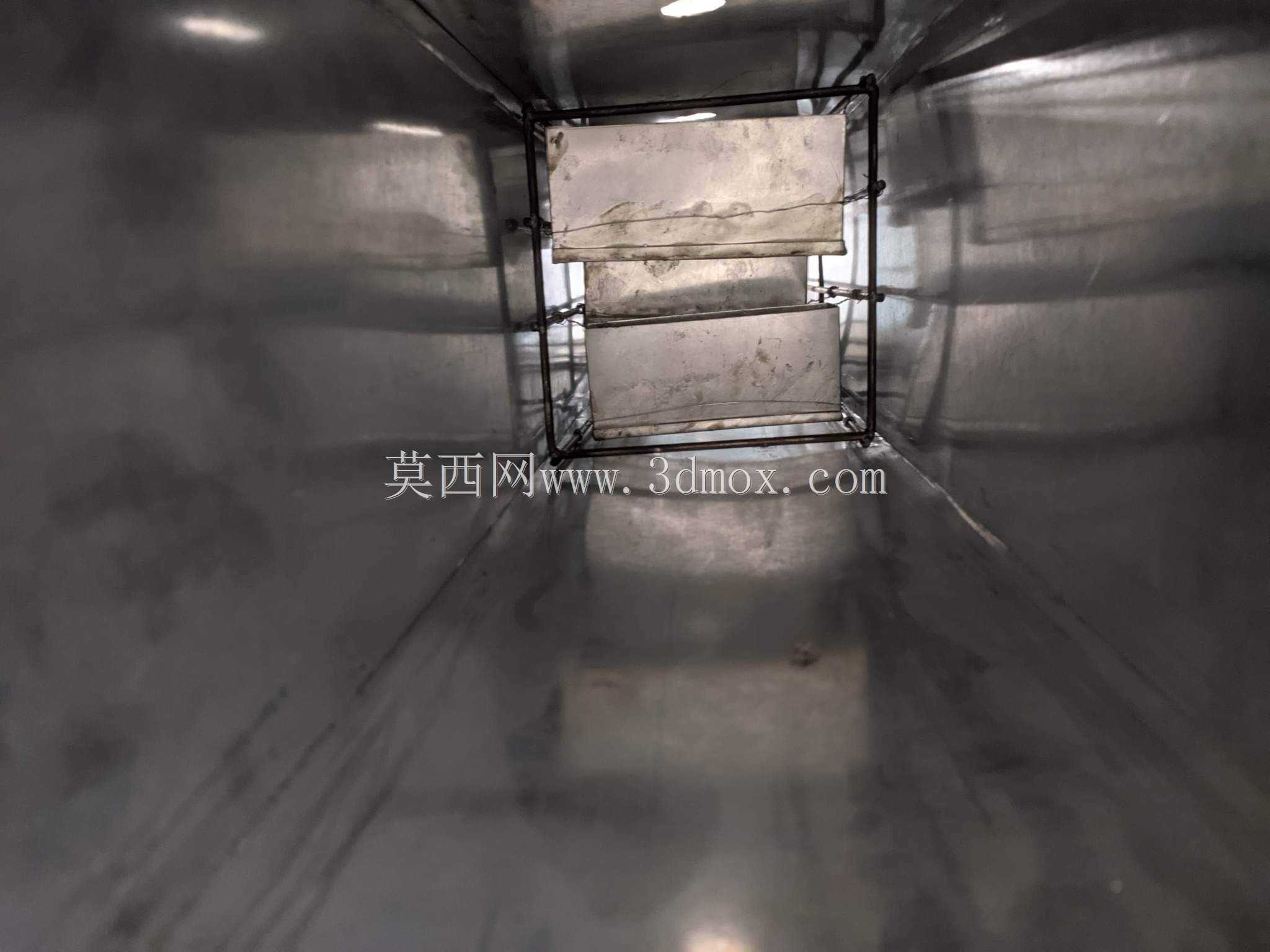

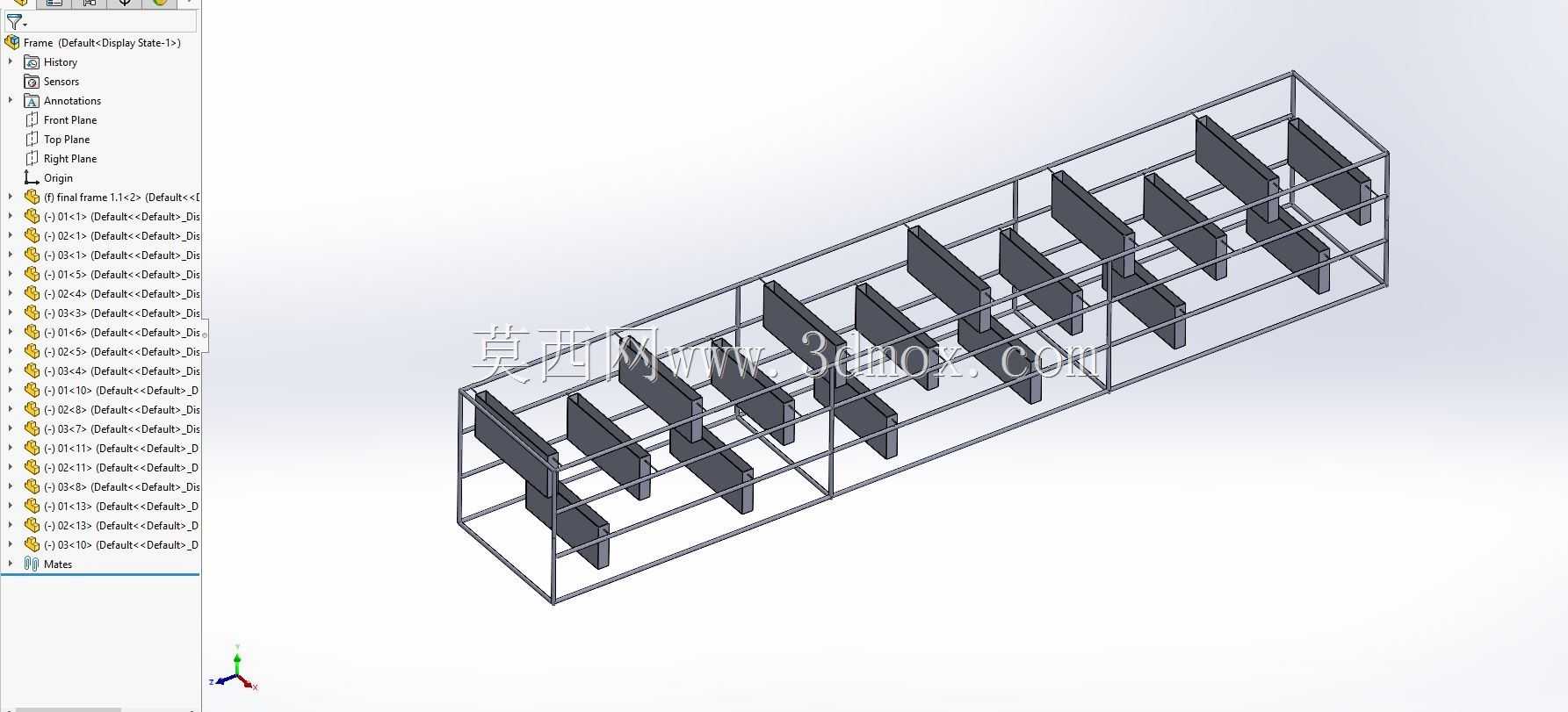

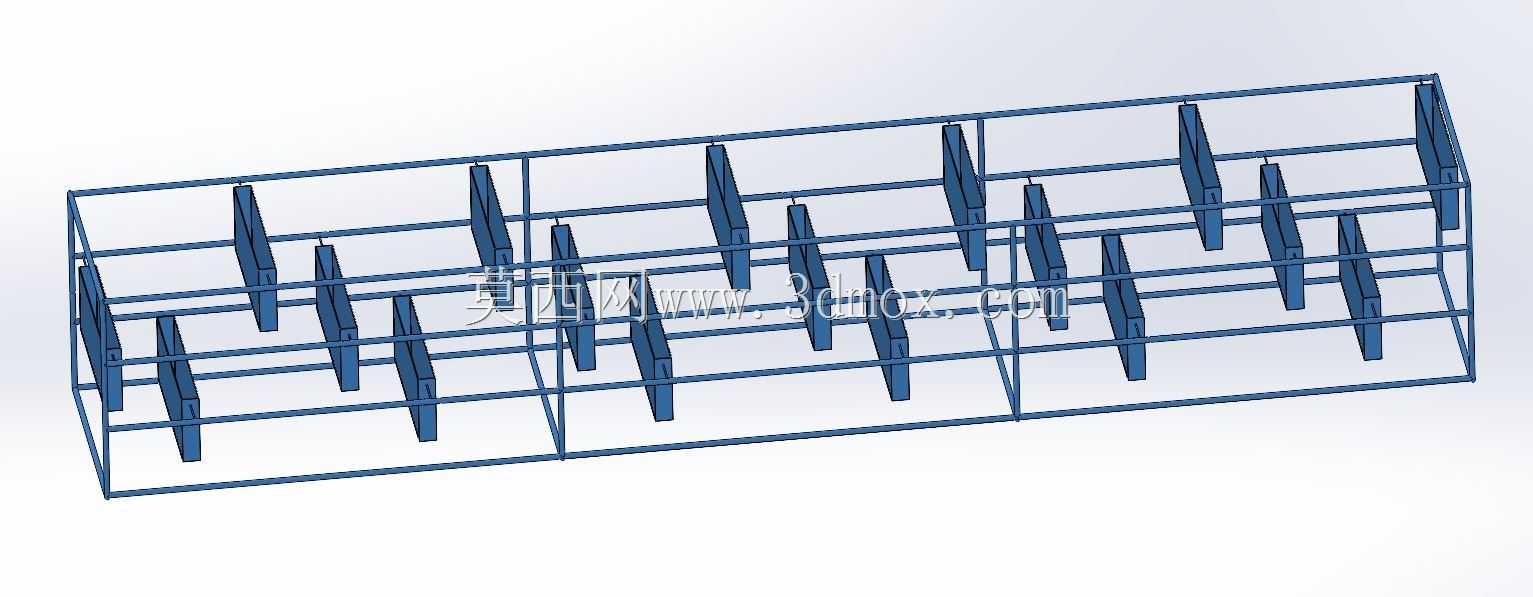

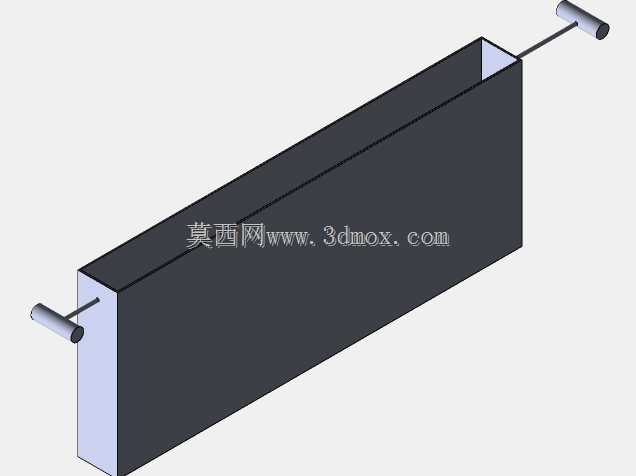

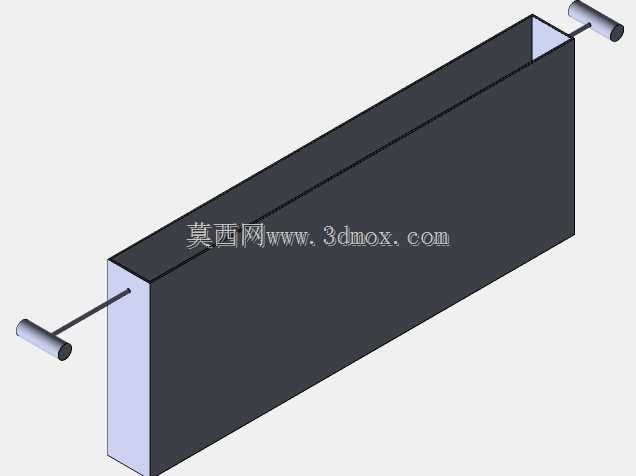

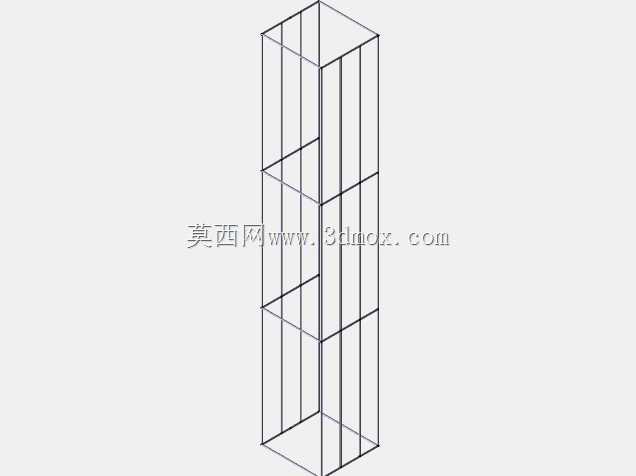

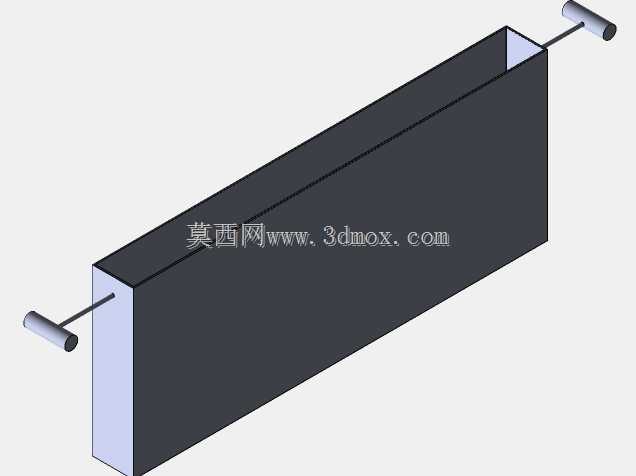

　　冷却腔内部沿气流方向等距布置了多组折流挡片，挡片采用交错排布的方式，相邻挡片分别固定在腔体的上下内壁，挡片与管道轴线呈45度倾角，这种结构不是随意设置的：当热空气沿管道轴向流动时，会被挡片不断改变流向，形成局部湍流，打破管壁处的热边界层，让中心区域的高温空气能够持续接触到温度更低的腔体内壁，同时腔体内预留的填充空间可放置化学冷却介质、水冷盘管等冷却组件，扰流挡片同时可以起到固定冷却组件的作用，避免气流吹动导致组件移位。出口端同样采用方形法兰接口，可直接连接后续的排风管道、温度检测装置或者排气口，方便对接整个风冷系统的下游环节。

　　从安装边界与尺寸适配角度，整个管道的矩形截面长宽比控制在3:1，属于扁宽型风道，适合安装在设备顶部、侧壁等空间高度受限的位置，不需要占用过大的竖向安装空间；入口法兰与出口法兰的安装孔位采用统一的孔距标准，可与常规同规格的方形通风管道、风机端口直接适配，不需要额外制作转接头。安装时需要注意整个管道保持水平放置，避免内部填充的冷却介质向一侧堆积，影响气流分布的均匀性，法兰连接时的螺栓需要对角紧固，保证密封垫受力均匀，避免高速气流下产生漏风啸叫。

　　实际应用中，这类管道的换热效率比同截面长度的光滑直管道高40%左右，因为层流状态下空气与管壁的换热仅依赖热传导，热阻较大，而扰流结构带来的湍流可以让空气分子之间产生更充分的热量交换，配合内部的冷却介质，能够在较短的管道长度内实现较大幅度的温降，适合对安装空间有严格限制、又需要较高风冷换热效率的场景，比如小型实验台的空气冷却环节、嵌入式设备的内置散热风道、小型化工反应装置的尾气降温段，都可以直接采用这类结构的冷却管道，不需要额外增加风道长度来提升换热效果，能够有效压缩整个散热系统的占用空间。在建模过程中，这类结构需要重点关注法兰孔位的同轴度、挡片的排布间距，避免挡片间距过小导致风阻过大，增加前端风机的负载，也要避免间距过大无法形成有效湍流，达不到预期的换热效果，同时拼接段的配合公差需要控制在合理范围，保证组装时的密封性与便捷性。
