欧姆龙E6B2-CWZ6C编码器配套轴承安装结构

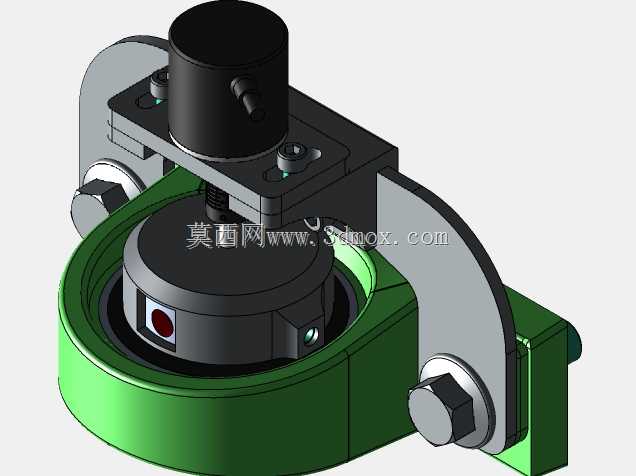

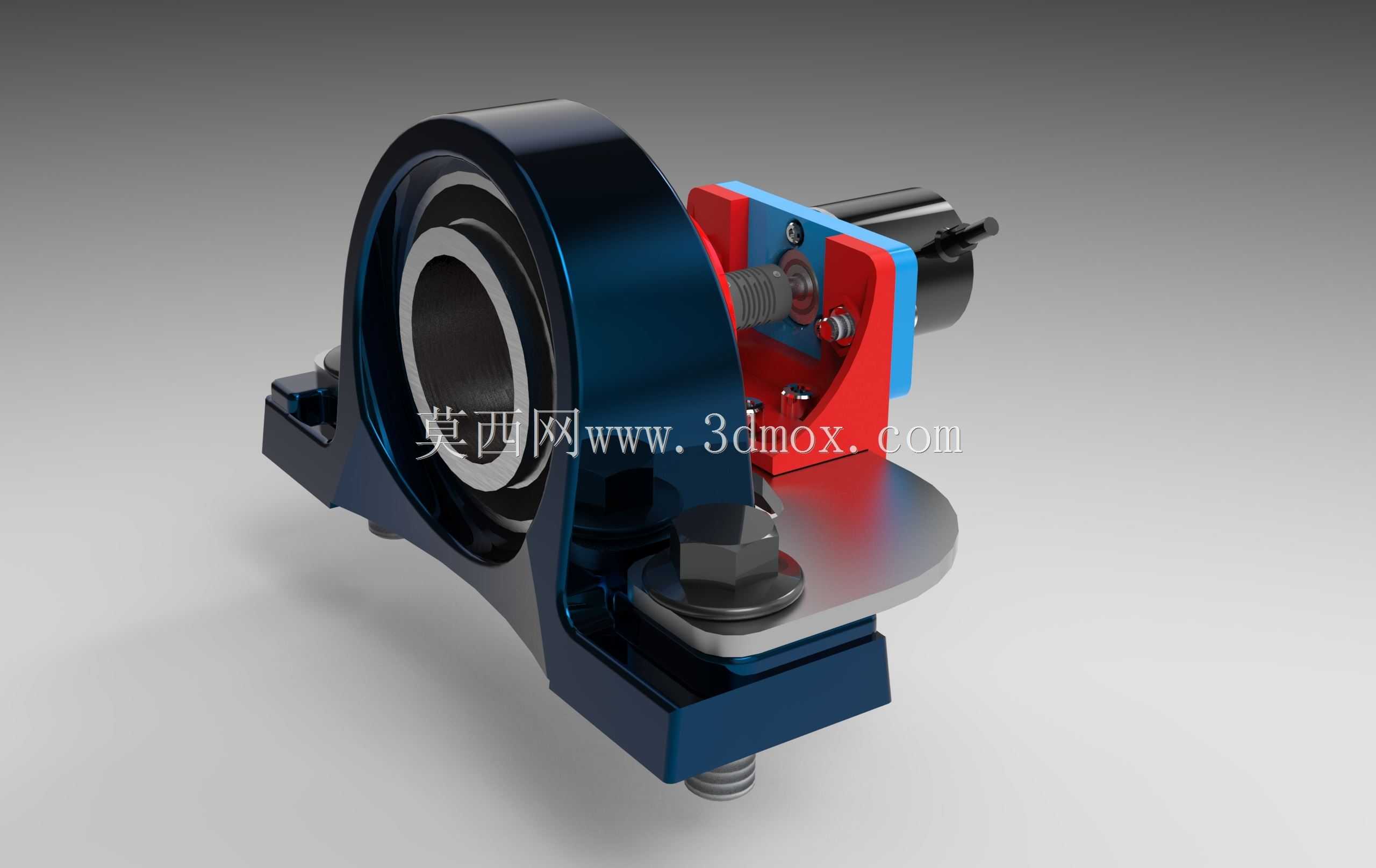

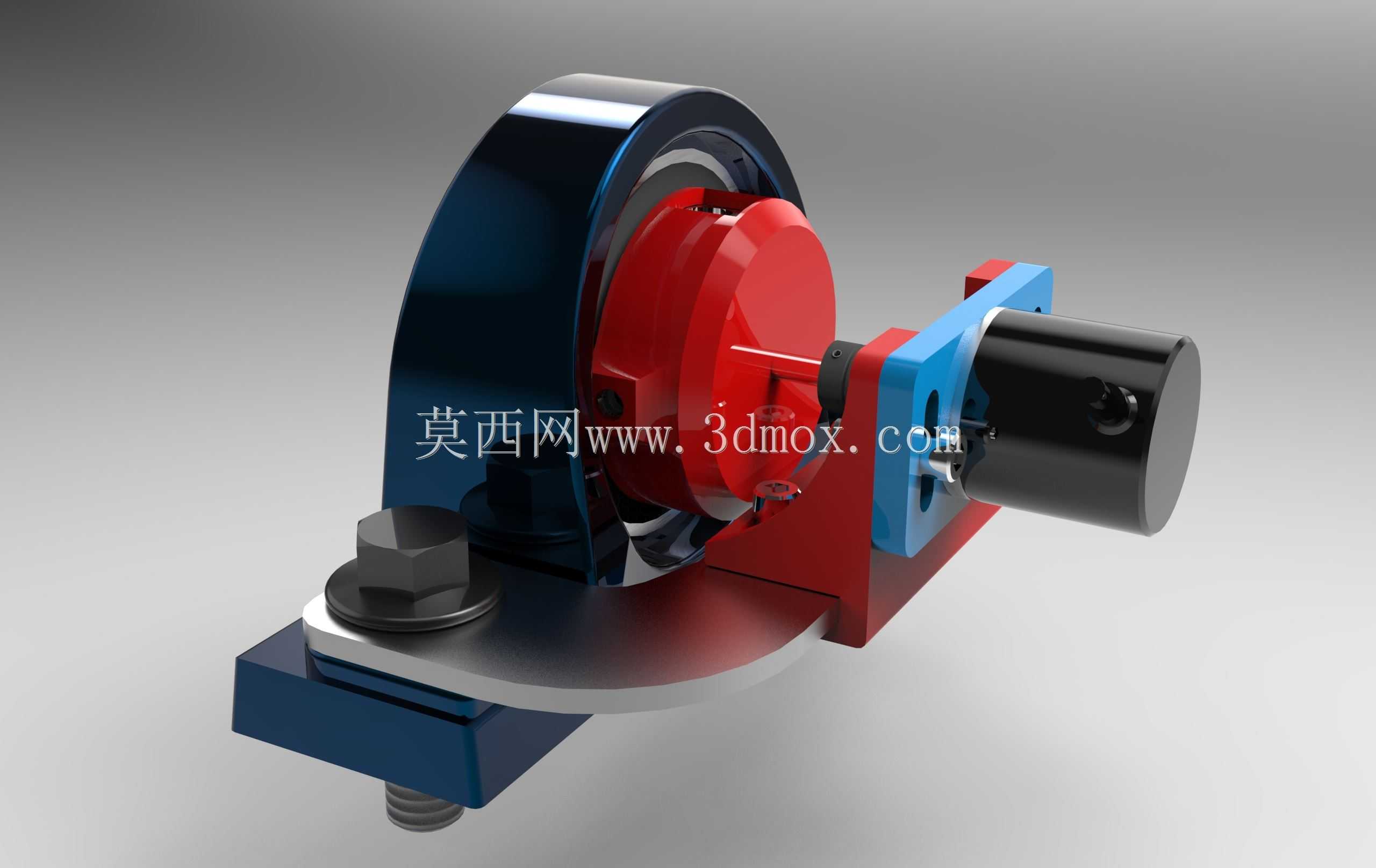

　　这套结构主要面向工业现场旋转轴转速检测的实际需求，适配55mm直径的轴系安装场景，核心是解决增量式编码器与被测旋转部件的同轴传动、可靠固定问题，避免编码器直接承受轴系径向载荷，延长检测元件的使用寿命。在各类输送线、机床主轴、实验台架、非标自动化设备的转速反馈环节，这类安装结构的应用十分普遍，很多现场改造场景中，原有设备轴端没有预留编码器安装位，直接将编码器轴与被测轴硬连接的话，很容易因为轴系跳动、安装不同心导致编码器轴承过载损坏，甚至出现码盘碎裂的故障，这套带支撑轴承的安装结构就专门针对这类痛点设计。结构的核心支撑部分采用分体式安装座设计，底部的L型折弯支架通过T型螺栓可固定在铝型材机架或者设备安装平台上，支架上开有长条形调节槽，

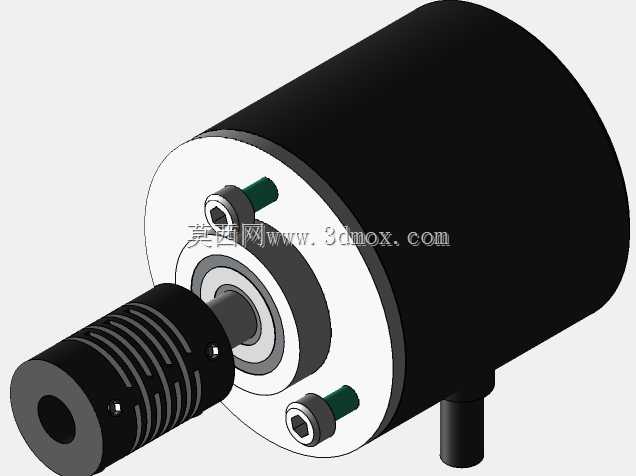

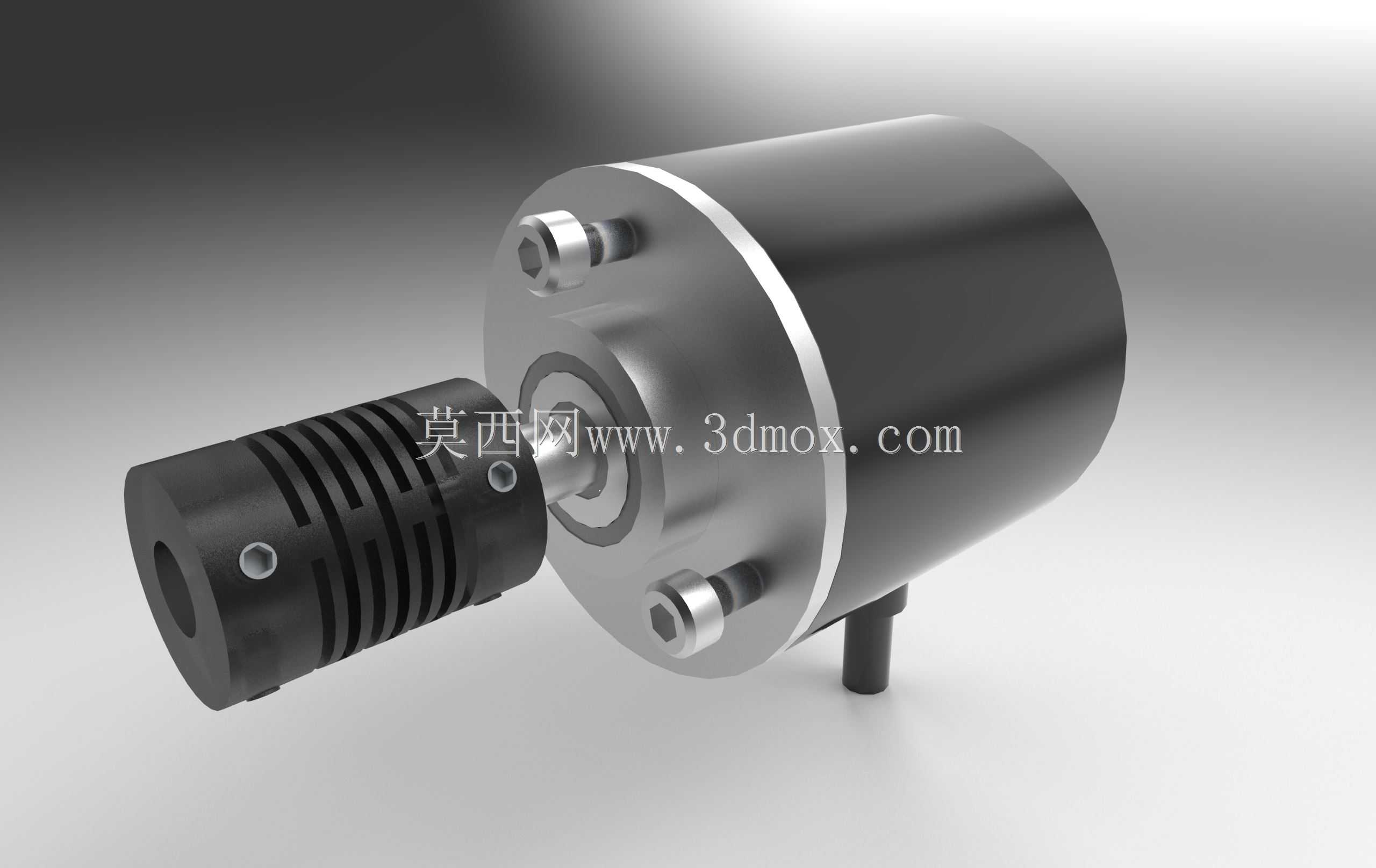

　　可在安装时调整前后左右的位置，补偿安装面的加工误差，保证编码器轴与被测旋转轮的同轴度控制在0.1mm以内，避免出现别劲的情况。中间的支撑轴承采用深沟球结构，承担被测轴端的径向载荷，编码器的输入轴通过柔性连接套与穿过轴承的传动轴连接，连接套上开有紧定螺钉孔，安装时可分别锁紧两侧轴头，既保证扭矩的可靠传递，又能吸收微小的角度偏差与轴向窜动，不会把轴系的振动直接传递到编码器内部的精密轴承上。轴承座部分采用台阶式定位结构，轴承外圈压入轴承座孔后通过孔用挡圈限位，内圈通过轴肩与轴用挡圈固定，保证轴承在高速旋转时不会出现轴向窜动，轴承座与安装支架之间通过定位销与螺栓连接，重复拆装时不会出现位置偏移。编码器的固定部分采用蓝色的安装立板，

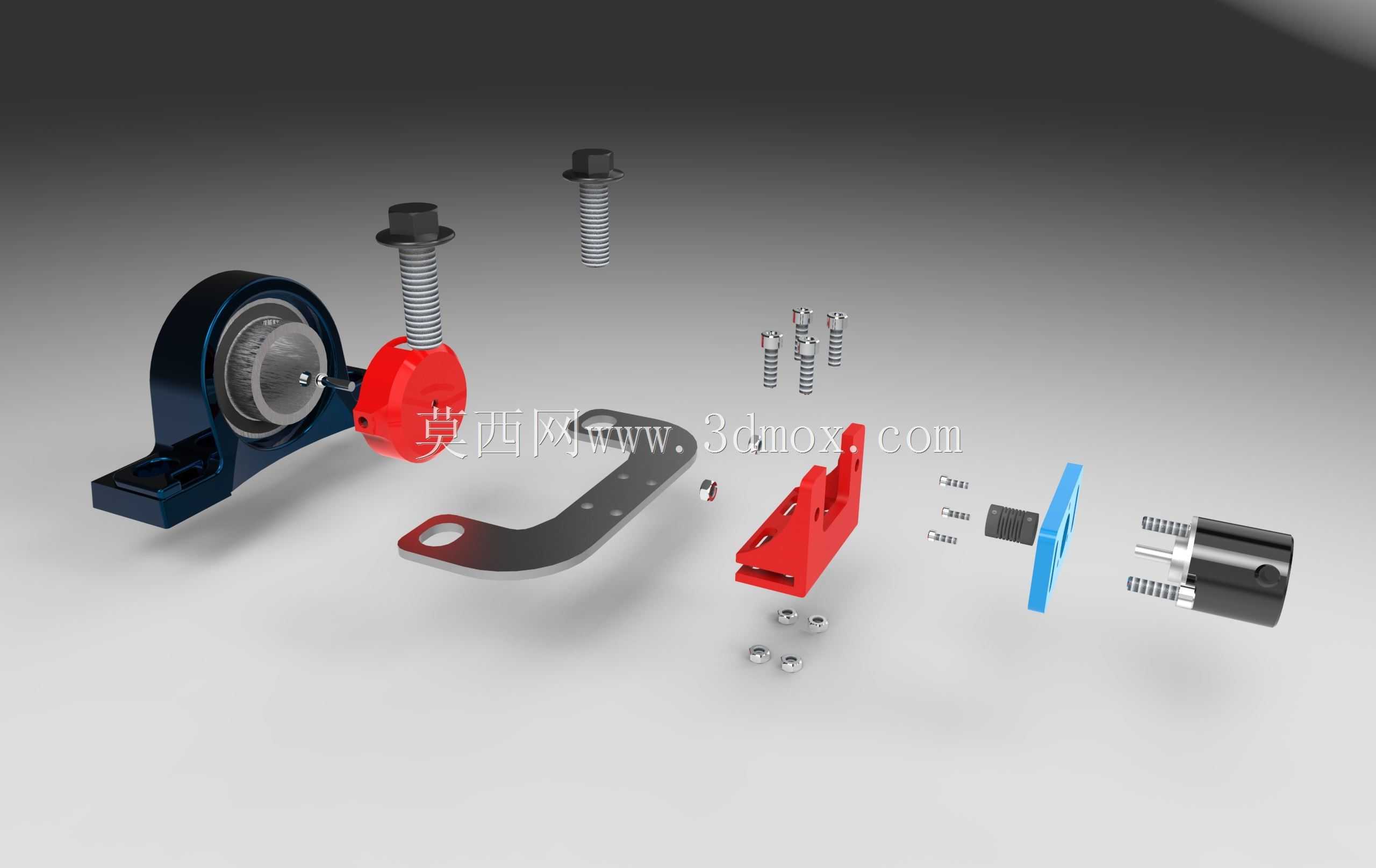

　　立板上开有与编码器安装法兰匹配的止口与安装孔，编码器装入后通过四颗螺栓锁紧，立板与主轴承座之间通过等高柱连接，保证两者的平行度，让编码器轴与传动轴保持同轴。整套结构的零件加工适配两种工艺场景，支架类的板件可采用激光切割下料后折弯成型，不需要复杂的铣削加工，小批量制作时成本很低，连接套、轴承压盖这类异形零件可采用3D打印制作，适合现场快速改造、样机试制的场景，不需要开模或者复杂的机加工序，能快速拿出可用的安装方案。实际安装时需要注意，支撑轴承的内圈配合面公差选k6，外圈配合面选H7，保证轴承运转灵活无卡滞，连接套的紧定螺钉需要顶在轴的铣扁位置，避免长期运转出现松动，安装完成后手动旋转被测轮，应该感觉转动顺滑无卡顿，

　　编码器输出信号无跳变。这套结构的整体安装边界尺寸控制得比较紧凑，从安装底面到编码器顶端的高度不超过120mm，横向伸出长度不超过150mm，不会占用过多的设备安装空间，在空间受限的设备改造场景中也能顺利布置。日常维护时只需要定期给支撑轴承补充润滑脂，检查连接套的紧定螺钉是否松动即可，不需要频繁拆解编码器，大幅降低了现场维护的工作量。相比直接将编码器悬空安装在轴端的方式，这种带独立支撑轴承的结构能让编码器承受的径向载荷降低90%以上，在轴系跳动较大的工况下，编码器的使用寿命能延长3-5倍，避免因为编码器损坏导致的设备停机、转速反馈失效问题。在做三维建模时，需要重点关注各个配合面的公差设置，尤其是轴承安装位、编码器止口位、连接套的内孔尺寸，要保证实际加工装配时的互换性，同时要预留出紧定螺钉的操作空间、螺栓的拆装空间，避免出现装配干涉的问题，比如编码器尾部的航插位置要留出足够的接线空间，不能和安装支架或者周边设备部件碰擦，底部的调节槽长度要足够，保证现场安装时有足够的调整余量来对中轴系。
