深沟球滚动轴承结构三维设计

　　作为旋转传动系统里的核心支撑部件，这类深沟球结构的滚动轴承，几乎覆盖了从民用家电到重型工业设备的全场景应用，小到台式风扇的电机输出端、办公设备的走纸辊轴支撑，大到输送机托辊组、机床主轴辅助支撑、中小型减速机输入输出轴定位，都能见到同结构轴承的应用身影。它的核心作用是在轴与轴座之间构建滚动摩擦副，大幅降低轴系运转过程中的摩擦阻力，同时约束轴的径向与少量轴向窜动，保证轴上齿轮、带轮等传动件始终处于预设的啮合、传动位置，避免因轴系偏移引发的传动卡顿、齿面偏磨、密封件异常磨损等连锁故障。

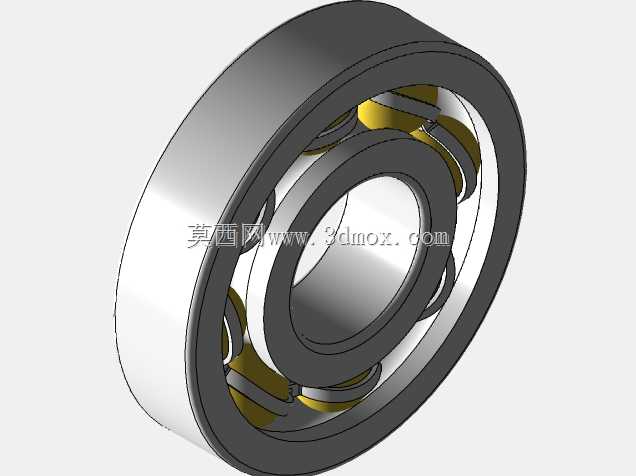

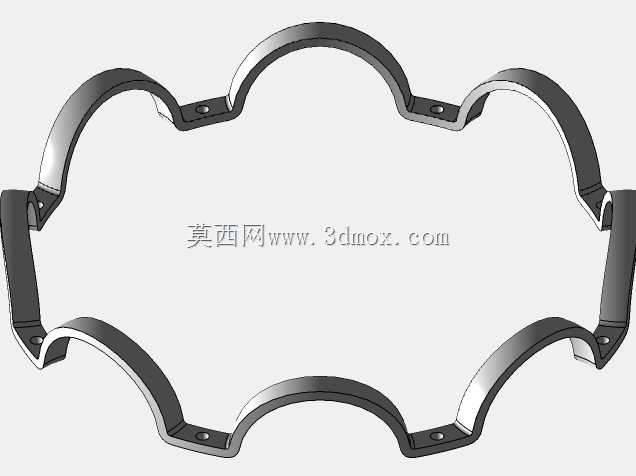

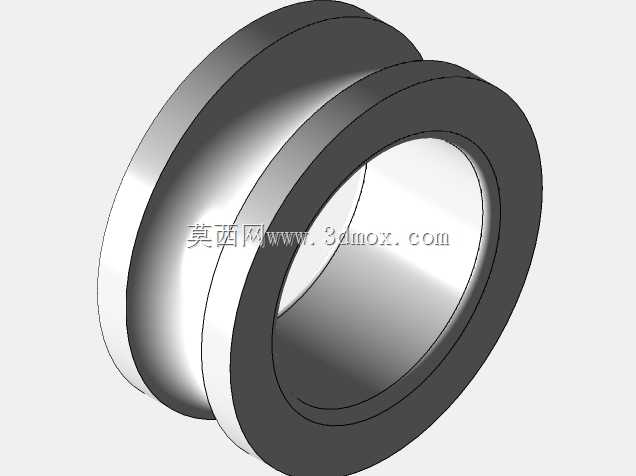

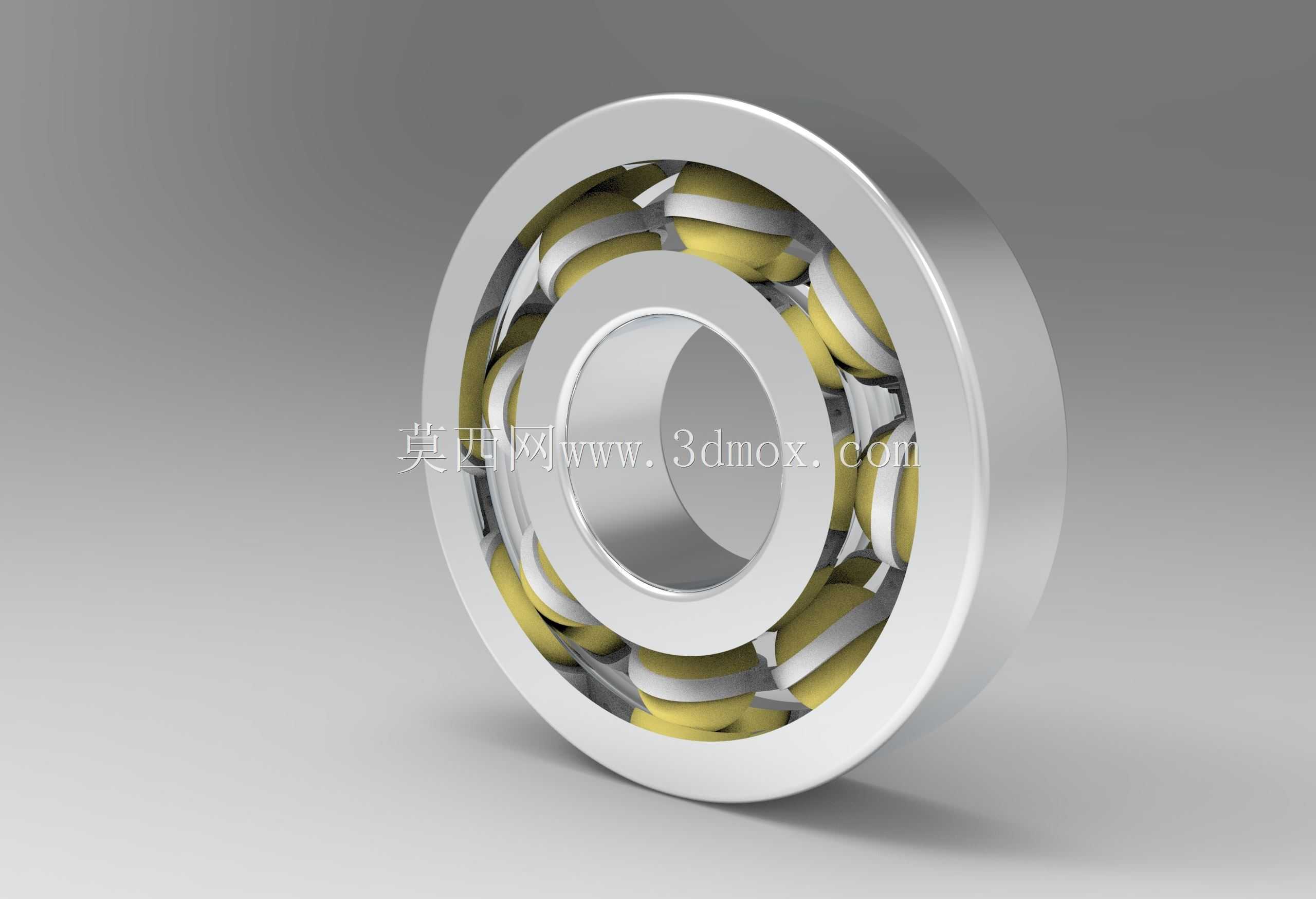

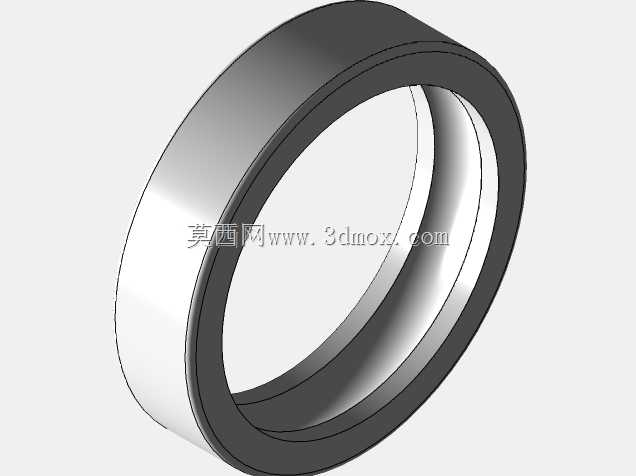

　　从结构设计逻辑来看，这套模型完整还原了深沟球轴承的四大核心组成部分：内外圈滚道、滚动体、保持架。内外圈的滚道采用圆弧曲率略大于滚动体半径的弧形槽设计，一方面保证滚动体在滚道内顺畅滚动，另一方面能均匀承受径向载荷带来的接触应力，避免应力集中导致的滚道点蚀；滚动体选用等直径的钢制球体，沿滚道圆周均匀排布，将内外圈之间的滑动摩擦转化为滚动摩擦，相比同尺寸的滑动轴套，摩擦阻力可降低70%以上，启动阶段的摩擦损耗优势尤为明显，适合频繁启停的传动工况。保持架采用分体式兜孔结构，将每颗滚动体分隔在独立的兜孔空间内，避免相邻滚动体直接接触产生额外摩擦与碰撞噪音，同时引导滚动体在非承载区保持正确的排布位置，防止高速运转时滚动体出现歪斜、卡滞的问题。

　　做三维建模时，首先要明确轴承的安装边界尺寸：内圈的内径是与轴颈配合的核心尺寸，通常采用基孔制过渡配合，保证内圈与轴同步旋转，不会出现跑内圈的打滑磨损；外圈的外径是与轴承座孔配合的尺寸，多采用基轴制间隙或过渡配合，方便安装拆卸，同时允许外圈在热胀冷缩时产生微小的轴向位移，避免轴系热变形产生的附加应力。轴承的宽度尺寸决定了它的轴向安装空间，选型时需要预留足够的轴向定位空间，通常内圈靠轴肩定位、外圈靠轴承座孔的挡边定位，轴肩与座孔挡边的高度不能超过轴承内外圈的倒角尺寸，否则会导致轴承安装不到位，甚至压伤滚道边缘。

　　实际应用场景中，这类轴承的选型需要匹配对应的工况载荷：纯径向载荷的输送机托辊、风机叶轮轴场景，可直接选用标准游隙的普通组轴承；如果存在少量轴向载荷，比如带传动的张紧轮轴、斜齿轮传动的输出轴，需要选用稍大游隙组别，同时校核轴向承载能力，避免轴向力过大导致滚动体从滚道脱出。安装过程中，压装轴承时需要在内外圈端面均匀施力，禁止通过滚动体传递压装力，否则会造成滚道压痕、滚动体变形，直接导致轴承运转噪音增大、使用寿命大幅缩短。润滑方式的选择也直接影响轴承的运行寿命，常温低转速工况可采用脂润滑，填充量控制在轴承内部空腔的三分之一到二分之一，过量填充反而会增大运转阻力、引发温升过高；高转速或高温工况则需要采用油润滑，通过油浴或喷油的方式带走运转产生的热量，同时持续在滚道与滚动体表面形成油膜，避免金属直接接触。

　　建模过程中对细节的还原也直接影响后续的工程应用参考价值，比如内外圈的倒角尺寸、滚道的曲率半径、保持架的兜孔间隙，这些细节都需要符合通用轴承的设计规范，不能随意设定。如果用于设备的虚拟装配仿真，还要保证轴承的旋转自由度设置正确，能够模拟轴系运转时轴承的随动状态，验证轴系的运转干涉情况、密封件与轴承的位置匹配度，提前发现设计阶段的装配问题，减少实物样机的试错成本。对于做设备改造的工程师来说，这类标准化的轴承模型可以直接调用，不需要重复建模，大幅缩短设计周期，同时能在装配阶段提前核对安装空间，避免出现轴承与周边端盖、密封件、传动件的干涉问题。
