便携式自维持金字塔形发电取水装置

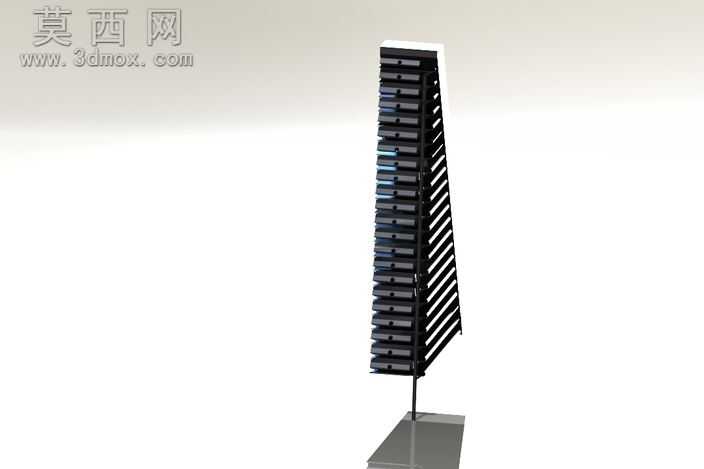

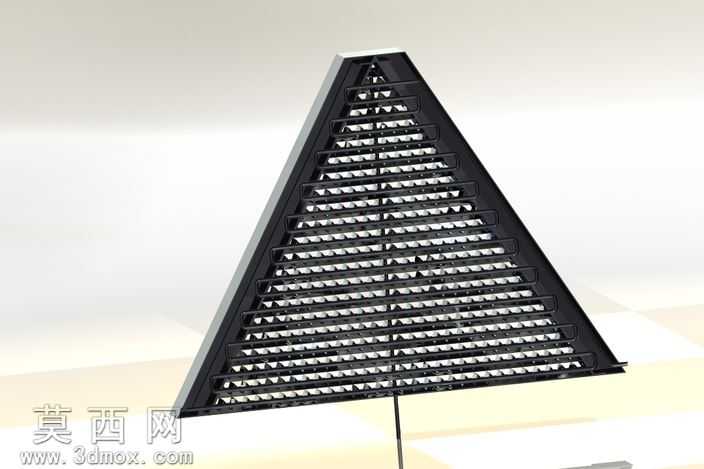

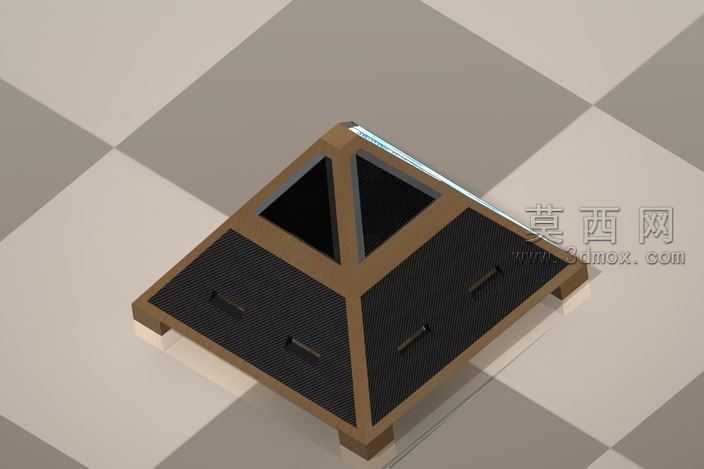

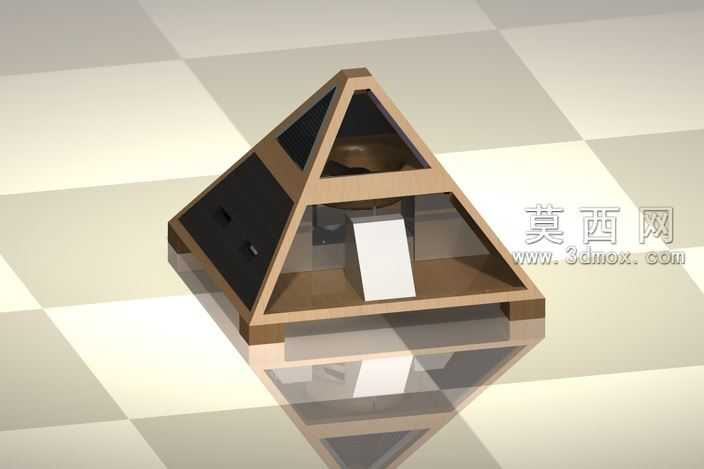

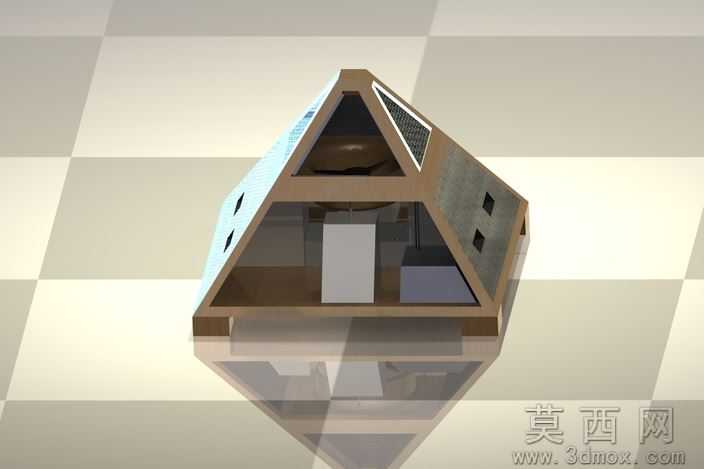

本作品采用SolidWorks完成全参数化三维建模，整体采用正三棱锥金字塔构型，建模阶段先绘制等边三角形基准面，通过放样凸台命令生成主体框架结构，框架部分采用木质纹理材质渲染，搭配深黑色磨砂质感的功能面板，面板上预留的凹槽结构通过拉伸切除命令精准生成，边缘做0.5mm圆角处理避免尖锐棱角，还原实物的装配贴合度。模型顶部预留太阳能电池板安装位，通过薄壁特征生成1.2mm厚度的嵌装槽，与框架结构做重合配合保证装配精度。内部结构设计上，建模时拆分了散热内核、冷凝腔体、集水流道、储水舱四个独立子装配体，散热鳍片采用线性阵列命令生成等间距排布结构，表面赋予镀镍金属材质模拟nbdd镀膜的金属光泽，冷凝腔体与外部通风口做贯通配合，通风口处通过圆周阵列生成导流格栅，引导外部空气流经低温散热面完成冷凝过程。集水流道采用倾斜角度设计，建模时通过拔模特征设置3°倾斜角，保证冷凝形成的水滴在重力作用下自然汇入下方储水舱，流道内壁赋予光滑疏水材质减少水渍残留。装置下半部分集成散热风扇模块，风扇叶片通过曲面扫描命令生成翼型截面，装配时添加同轴心配合与旋转自由度约束，可模拟风扇转动带动空气流通的工作状态，提升装置在高温低气流环境下的冷凝取水效率。渲染阶段采用棋盘格地面环境，添加柔和面光源模拟自然光照射效果，调整材质反射率与粗糙度参数，让木质框架的温润质感、金属散热件的冷冽光泽、黑色面板的磨砂质感形成鲜明视觉对比，清晰呈现装置的分层结构与各部件的装配关系。设计思路围绕户外无外接能源场景的取水需求展开，整体框架采用可循环使用的铝合金与木质零件组合，所有部件均可拆解替换，适配野外应急、偏远地区供水等使用场景，在1:1比例下装置总集水面积可达44.56平方米，常规工况下每小时可生成约100升冷凝水，最低产水量可达每小时50升，兼顾结构稳定性与功能实用性，外观采用辨识度较高的金字塔构型，在满足功能需求的同时具备独特的视觉识别性。
