双缸真空活塞泵三维结构设计

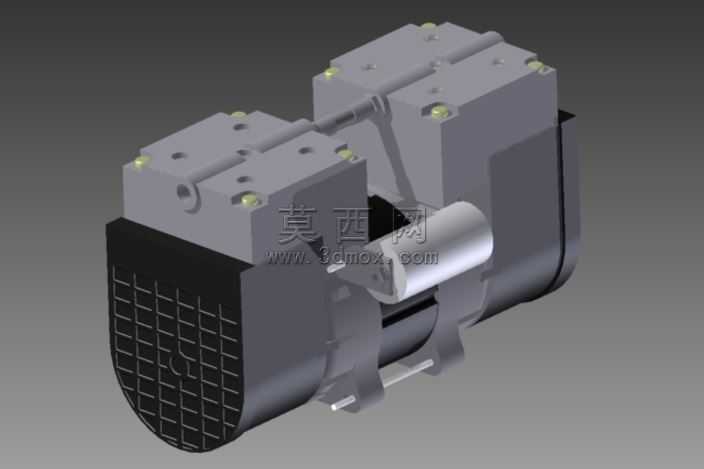

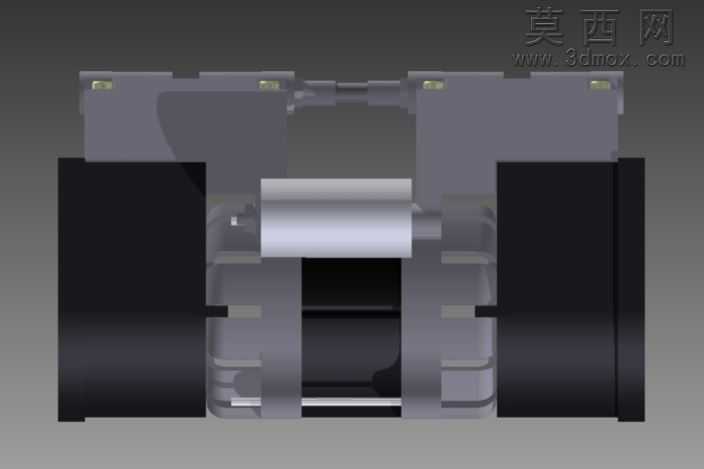

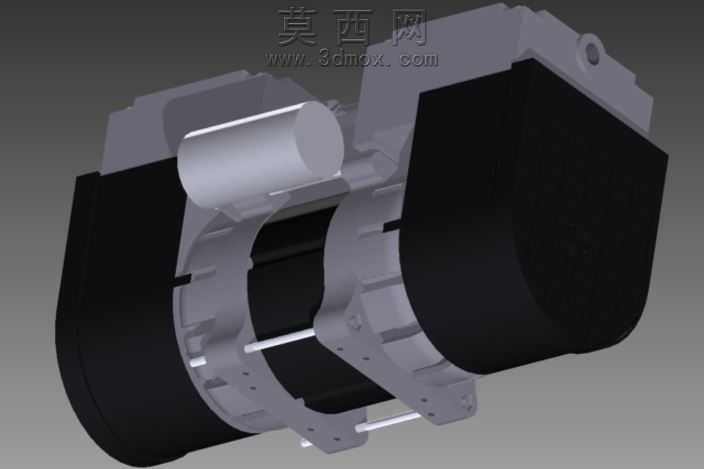

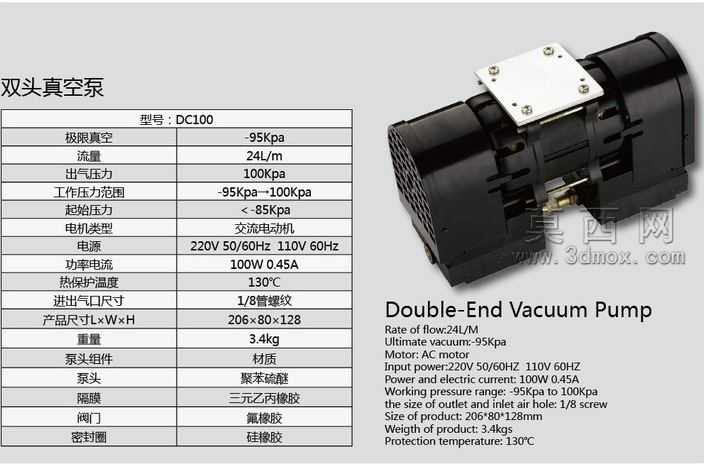

本作品为双缸结构真空活塞泵的三维数字化模型，建模过程严格遵循机械设计规范，依托三维参数化建模逻辑完成全结构搭建。建模阶段首先完成核心动力腔体的基准定位，以双活塞平行排布的布局为核心框架，逐一绘制活塞本体、连杆传动件、缸体密封腔、端盖紧固结构的基础草图，通过拉伸、旋转、切除等基础特征命令完成主体结构的实体生成，针对端盖处的紧固螺栓、缸体表面的散热格栅、前端进气防护网等细节结构，采用阵列、镜像、薄壁切除等特征操作保证结构的规整性与对称性，所有配合面均预留符合行业标准的装配公差基准，确保虚拟装配时各运动部件无干涉错位。材质与渲染环节针对不同部件的实际应用场景匹配对应材质属性：缸体主体采用铸铝哑光金属材质，还原轻量化泵体的磨砂金属质感，表面做细微的颗粒纹理处理模拟铸造工艺的表面肌理；活塞连杆、输出轴等传动部件采用抛光钢材材质，添加轻微的环境反射效果凸显金属加工件的光洁度；前端防护网采用硬质工程塑料材质，调整漫反射参数呈现深黑色哑光塑料的视觉效果；紧固螺栓采用镀锌钢材材质，表面添加细微的倒角高光还原标准件的加工细节。渲染阶段采用三点布光方案，主光源从斜上方45度投射凸显结构的立体层次，辅光源补全暗部细节避免结构阴影过深丢失细节，背景采用中性渐变灰突出泵体本身的结构特征。结构设计上采用双活塞对称布局，相比单缸活塞泵可大幅降低运行时的振动幅度，提升真空引水作业的运行稳定性，缸体端盖采用分体式螺栓紧固结构，便于后期拆解维护密封组件与活塞部件，前端设置格栅式进气防护结构，可阻挡大粒径杂质进入泵腔损伤活塞密封件，侧置的动力输出轴可直接匹配驱动电机完成动力输入，整体结构紧凑集成度高，可直接用于真空引水系统的原理演示、装配培训以及后续的工程化改型设计参考，建模过程中所有特征均保留完整参数化历史记录，可根据实际工况需求调整缸径、活塞行程等核心参数快速生成适配不同流量需求的改型模型。
