外啮合齿轮泵结构三维设计模型

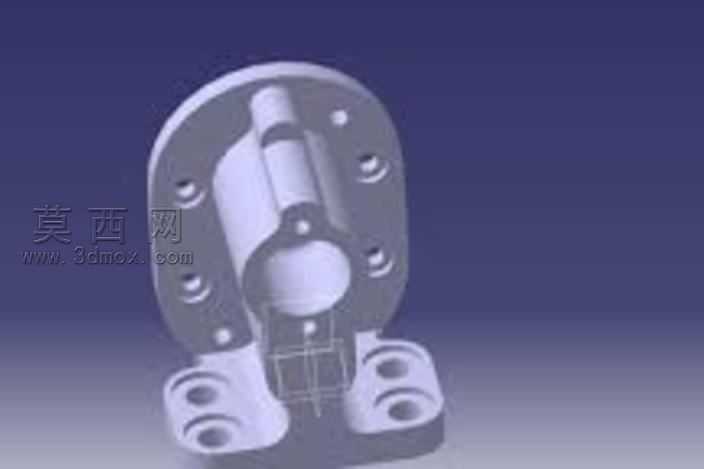

本齿轮泵三维模型采用CATIA软件完成全参数化建模，建模过程严格遵循液压元件设计规范，从基础草图绘制到实体特征生成全程保持尺寸关联，确保后续修改调整时各部件参数可同步更新。建模阶段首先完成泵体基体的轮廓绘制，通过拉伸、切除等基础特征构建泵腔的容纳空间，针对泵体两侧的安装法兰结构，采用阵列特征完成对称安装孔的排布，保证孔位同轴度与位置精度符合实际装配要求。针对内部核心的齿轮啮合结构，建模时严格按照齿轮啮合参数绘制齿廓曲线，通过渐开线方程生成精准的轮齿特征，确保主从动齿轮的啮合间隙控制在合理区间，还原真实齿轮泵的容积变化工作逻辑。模型的端盖、传动轴、密封槽等附属结构均按照实际装配关系逐一构建，对轴孔配合位置、密封件安装槽位做了细节还原，避免出现结构干涉问题。渲染阶段采用金属材质赋予泵体与齿轮部件，调整材质粗糙度与反光参数模拟铸铁加工后的金属质感，对安装法兰端面做哑光金属处理区分加工面与非加工面的视觉差异，场景采用渐变深蓝色背景突出模型主体结构，通过定向光源打光凸显泵体的轮廓层次与内部腔体结构，让模型的装配关系与结构细节清晰呈现。设计过程中充分考虑齿轮泵的工作原理，通过结构建模还原进油腔、出油腔的容积变化路径，对泵体上的定位销孔、连接螺栓孔的位置做了精准排布，确保各部件装配后可形成密闭的工作容腔，模型整体结构完整，各零件可单独导出用于装配校验、工程图生成或运动仿真，能够直观展现外啮合齿轮泵的典型结构组成与工作逻辑，可作为液压元件教学、结构设计参考的数字化模型使用。
