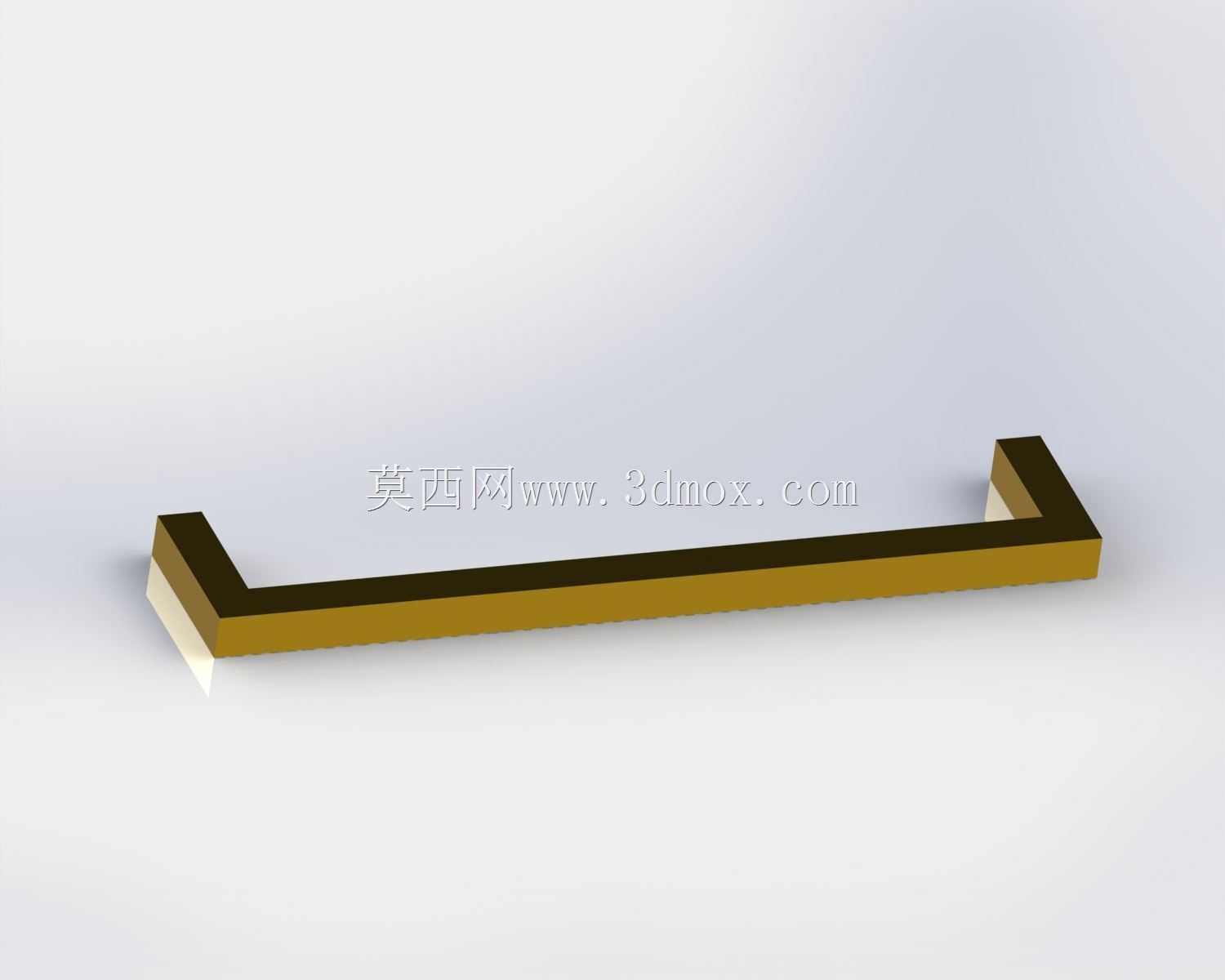

20cm长黄铜材质简约抽屉拉手结构

　　在家具五金的结构设计体系里，长条形抽屉拉手是柜体类产品人机交互频次最高的外露构件之一，这款20cm长度规格的黄铜拉手，主要适配宽度在40cm至60cm区间的抽屉面板、平开柜门，常见于定制衣柜、实木橱柜、复古风格办公柜、民宿定制储物家具的配套五金选型场景。从实际使用场景的受力逻辑出发，拉手的握持段做了等截面直条设计，截面采用带微小圆角的矩形构型，既避免了尖锐棱边在日常抽拉操作中剐蹭衣物、划伤手部的风险，也保证了握持时手掌与构件的接触面积足够，成年人四指弯曲后可完全搭靠在握持段上，施力时不会出现局部压强过大导致的硌手感，即便是满负载的抽屉（单抽屉额定载重通常在25kg至35kg区间），抽拉过程中施力方向与拉手安装面垂直时，构件的受力形变也能控制在金属弹性形变范围内，不会出现永久弯折变形的问题。

　　设计阶段首先确定的是安装边界参数，20cm的总长度对应两个安装支脚的中心距为18cm，支脚端面为平整的安装贴合面，加工时需要保证两个支脚的端面共面度公差控制在0.1mm以内，避免安装时出现支脚与面板贴合不严、留有缝隙的问题，长期使用后藏污纳垢影响外观与安装牢固度。支脚与握持段的过渡位置采用直角内转接的构型，没有做多余的圆弧装饰，一方面是匹配简约复古的设计风格，另一方面这种直角转接的结构在黄铜型材加工时工艺性更好，不需要额外做复杂的铣削成型，直接通过型材切割、弯折、端面打磨抛光即可完成基础构型加工，后续表面做拉丝封釉或者亮面抛光处理都能获得均匀一致的外观效果，黄铜材质本身的金属质感随着使用时间增加会形成自然的氧化包浆，和实木类柜体的搭配协调性远高于普通锌合金镀铬的同类拉手。

　　从安装适配性来看，这款拉手的支脚高度设置为2.2cm，这个尺寸既保证了手掌握持时手指与抽屉面板之间留有足够的间隙，不会出现手指被面板夹住的情况，也不会因为支脚过高导致拉手外凸尺寸过大，在人员通行的过道位置剐蹭过往人员或者衣物。安装时只需要在抽屉面板对应位置打两个直径5mm的通孔，从面板背面使用配套的铜质机丝螺丝拧入支脚的预埋螺纹孔即可完成固定，不需要额外的预埋螺母或者加固结构，因为黄铜本身的材料强度足够，M4的螺纹啮合长度达到8mm时，完全可以承受日常抽拉的交变载荷，不会出现螺纹滑牙、拉手脱落的问题。

　　在结构细节处理上，握持段的所有外露棱边都做了R0.5mm的倒圆角处理，这个倒角尺寸既不会破坏整体的直线简约风格，也能去除机加工过程中产生的毛刺、飞边，避免安装和使用过程中出现割手的问题。两个端部的支脚外侧做了平齐的端面处理，没有外凸的装饰结构，安装完成后拉手整体与面板的视觉协调性更强，不会出现端部突兀外伸的问题。针对黄铜材料容易氧化变色的特性，结构设计时预留了表面处理的工艺余量，所有外露面的粗糙度在机加工阶段控制在Ra1.6以内，后续无论是做抛光、拉丝还是仿古做旧的表面处理，都能获得均匀的表面质感，不会因为加工刀痕导致表面处理后出现色差或者纹理不均的问题。

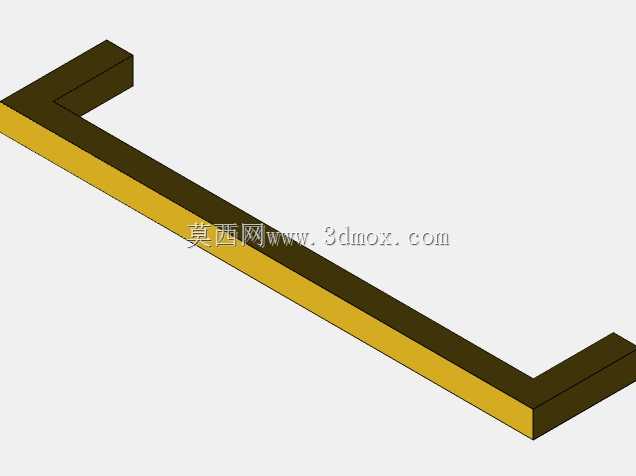

　　从实际选型匹配的角度，这款拉手的长度规格属于中长款，不适合宽度小于30cm的小型抽屉使用，否则会出现拉手长度占比过大、视觉比例失调的问题，更适合大尺寸的抽屉、对开柜门的单扇配套使用，单扇柜门安装一支即可满足操作受力需求，如果是高度超过1.2m的长门，也可以上下对称安装两支，保证不同身高的使用者都能找到舒适的施力位置。在三维建模过程中，这类拉手的结构建模需要重点关注两个安装支脚的位置度公差，以及支脚端面的共面度要求，否则模型导入装配体验证时，会出现安装干涉或者贴合间隙不符合实际加工要求的问题，建模时可以先绘制握持段的截面轮廓，沿长度方向拉伸后，再通过布尔运算添加两端的支脚结构，最后统一做棱边倒圆角处理，保证模型的几何特征与实际加工工艺的成型逻辑一致，避免出现不符合加工可行性的不合理结构。
