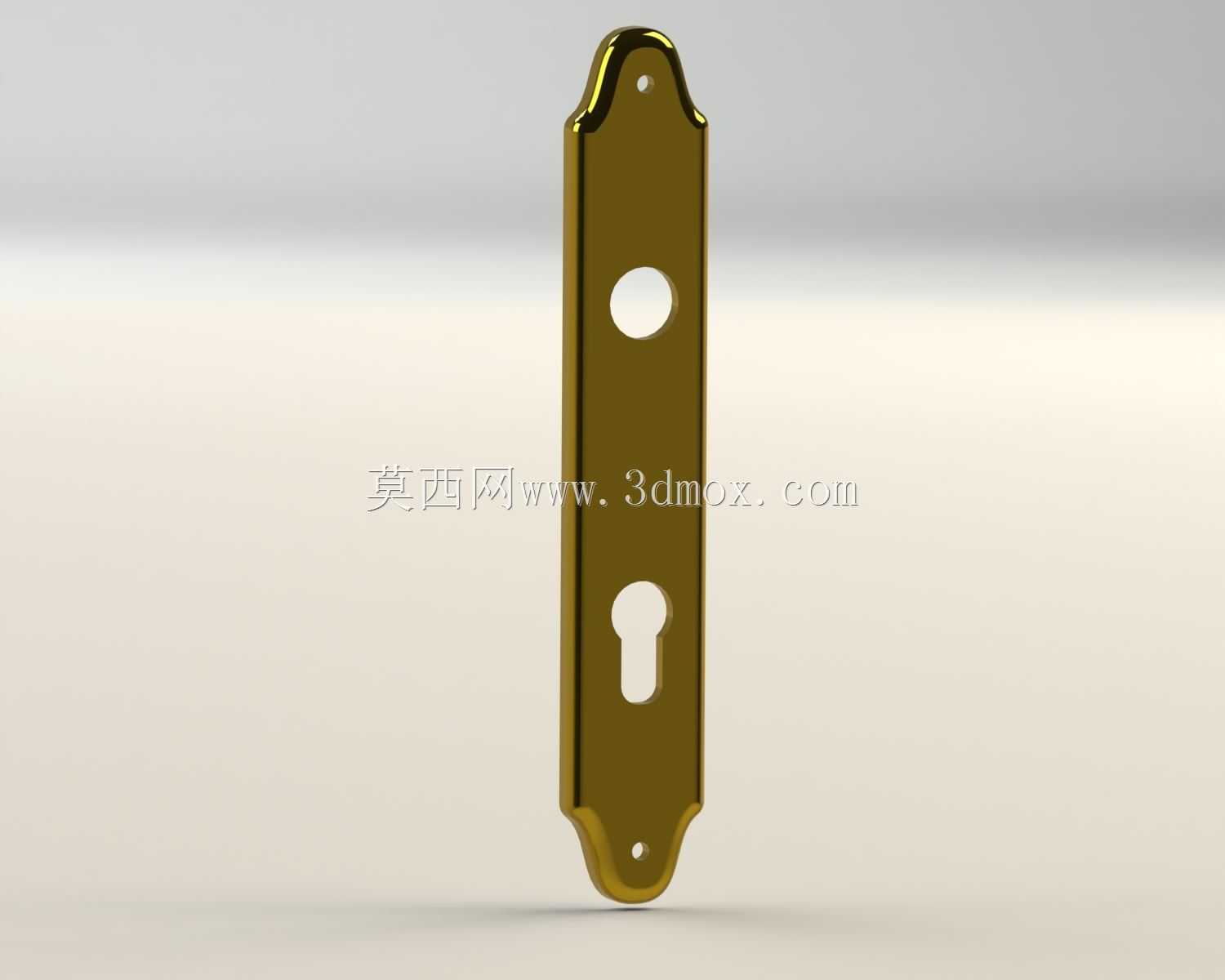

黄铜材质门锁配套执手安装基板结构

　　日常民用与商用场景的门扇配套五金中，门锁执手的安装基板是衔接门扇本体、锁体结构与外露执手的核心承载部件，这款黄铜材质的安装基板，主要适配室内平开木质门、铜质装饰门的配套锁具安装需求，在复古风格装修、高端民宿室内门、黄铜定制五金配套的场景中应用较多，区别于常规冷轧钢冲压后做表面处理的基板，黄铜材质本身的金属质感与氧化后形成的自然包浆，能和同材质执手、锁孔盖形成统一的视觉效果，不需要额外做喷塑、电镀层，长期使用过程中不会出现表层脱落、锈渍渗出门扇表面的问题。从结构设计来看，基板整体采用长条形对称轮廓，上下两端做圆弧收边处理，避免安装后锐角边缘刮蹭衣物或者划伤使用者，上下两端各预留一个沉头安装孔，

　　用于通过自攻螺丝将基板直接固定在门扇的预设安装槽位上，沉头结构可以让螺丝安装后端面与基板表面齐平，不会凸起影响后续执手或者装饰盖板的装配。基板中部靠上位置预留的圆形通孔，是执手方轴的穿过位，方轴连接门扇两侧的执手，穿过该孔后插入锁体的拨叉结构中，实现执手转动带动锁舌伸缩的动作，这个孔的直径需要匹配常规执手方轴的外接圆尺寸，同时孔位与基板边缘的距离要符合门扇厚度方向的安装边界，避免方轴偏移导致执手转动卡滞。中部靠下的异形孔是锁芯的安装让位孔，孔型轮廓完全适配弹子锁芯的头部外形，锁芯从门扇侧面插入锁体后，头部刚好嵌入这个让位孔中，钥匙可以直接穿过该孔插入锁芯完成开锁、闭锁动作，孔位的上下位置需要和锁体本身的锁芯安装位严格对齐，

　　偏差超过1mm就会出现锁芯安装不到位、钥匙插拔卡滞的问题。基板的整体厚度根据黄铜材料的强度特性设定，在满足螺丝安装扭力、执手转动时的抗形变要求前提下，尽可能控制厚度尺寸，避免基板突出门扇表面过多，影响整体外观的平整性，安装时基板嵌入门扇表面预先铣出的凹槽内，背面与门扇槽底完全贴合，受力时可以将执手转动产生的扭矩均匀分散到门扇的木质结构上，避免长期使用后螺丝孔位松动、基板歪斜的问题。设计过程中需要重点考量几个边界条件：首先是上下安装孔的孔距，要匹配市面上主流室内门锁的安装孔位标准，确保该基板可以直接替换同规格的常规五金配件，不需要在门扇上重新打孔，降低现场安装的调整工作量；其次是基板的宽度尺寸，要适配门扇侧边的锁体安装槽宽度，

　　不能过宽导致无法嵌入槽内，也不能过窄导致安装后左右晃动，与执手底座的配合间隙不均匀；另外黄铜材质的硬度相对偏软，在设计安装孔的壁厚时，要保证螺丝拧紧时孔位周边不会出现开裂、形变，尤其是上下两端的圆弧位置，壁厚要保持均匀一致，避免冲压或者铣削加工时出现应力集中导致零件报废。从实际使用的角度出发，这款基板的表面不需要做额外的涂层处理，黄铜本身的抗菌特性也适合在人员接触频繁的门用五金场景使用，长期触摸形成的包浆会让表面质感更加温润，和新安装时的亮面效果形成自然的使用痕迹，符合复古类装修的设计需求。在建模过程中，所有孔位的位置度、轮廓的对称度都需要严格按照五金配件的安装公差要求设定，圆弧过渡位置的半径要统一，避免加工时出现接刀痕迹，沉头孔的锥角要匹配常用的沉头自攻螺丝头部角度，保证螺丝安装后完全沉入孔内，不会出现凸起。
