高精度ER弹性筒夹夹持工装结构

　　该弹性筒夹属于机床主轴与刀具之间的核心夹持元件，常见于加工中心、数控铣床、钻床、攻丝机以及各类需要回转刀具装夹的工装工位。实际产线中，筒夹装入对应规格的ER刀柄锥腔后，依靠锁紧螺母轴向施压，使筒夹沿均布开槽产生均匀径向收缩，从而抱紧钻头、铣刀、丝锥或棒料的圆柱柄部，传递主轴扭矩并保证刀具回转同轴度。

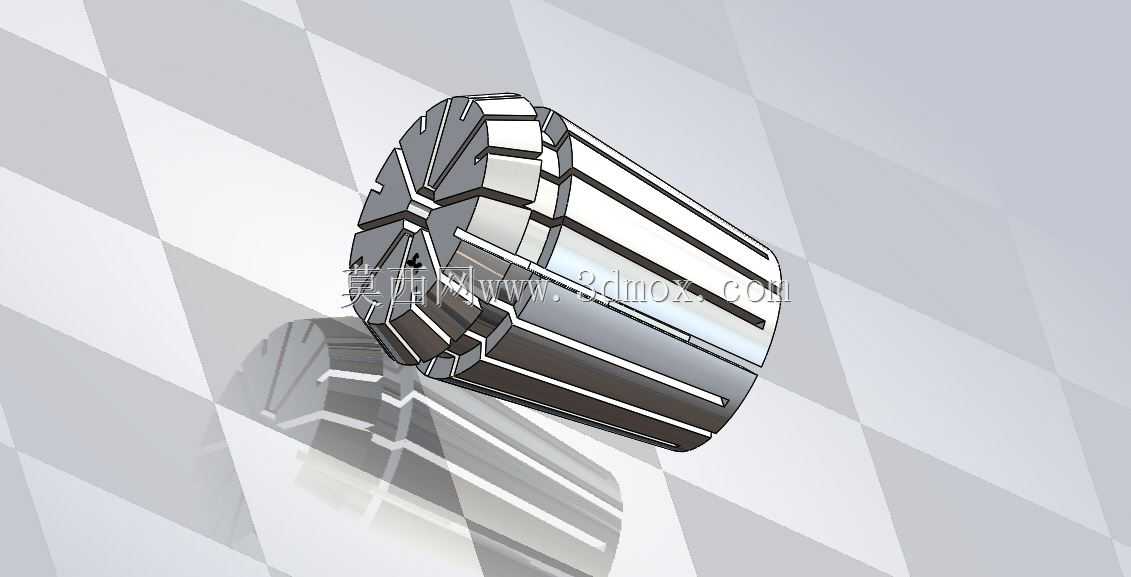

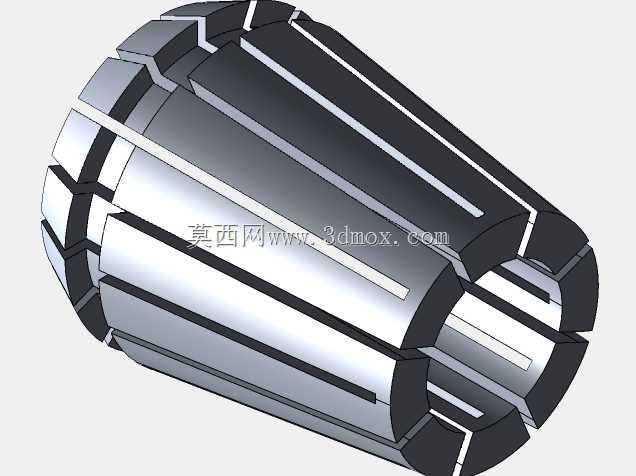

　　从结构细节看，本体采用带锥度的薄壁套筒形式，外锥面与刀柄内锥孔配合，内孔按被夹持刀具直径设计；端部和轴向交错分布多条切槽，这些槽将筒夹分割成若干可弹性变形的爪瓣。开槽的位置、长度和剩余壁厚直接决定收缩量、夹持力分布与疲劳寿命：槽过长会降低刚性，过短则收缩不足；壁厚不均会导致各瓣夹紧力不一致，进而引起刀具跳动。建模时需要把锥面角度、开槽交错关系、端部让位结构和内孔公差带逐一还原，不能只做光滑圆柱外观，否则后续装配仿真和干涉检查会失去意义。

　　功能上，这类零件的价值不在复杂外形，而在稳定夹持。锥面配合承担定心作用，弹性爪瓣提供微量变形能力，使同一筒夹能够覆盖小范围柄径偏差；均布收缩有助于减小刀具径向跳动，提升孔加工轮廓精度和表面质量，并降低刀片崩刃风险。在高速切削场景中，夹持一致性还会影响主轴动平衡，因此筒夹外圆、内孔与锥面的同轴关系在结构设计中必须重点控制。

　　设计思路通常围绕装夹边界展开。首先要匹配刀柄锥腔规格，确定筒夹外径锥度、总长和端面位置；其次根据刀具柄径选择内孔尺寸，并核算最大收缩量能否覆盖常规h6级直柄刀具的公差；再结合锁紧螺母行程，判断筒夹在松开和锁紧两种状态下是否能顺利取放刀具。轴向边界方面，筒夹装入后不能与螺母端面、刀柄内腔台阶或刀具拉钉结构发生干涉；径向边界方面，收缩后的爪瓣不应与锥腔底部硬顶，张开状态下也要保证刀具能够插入。

　　在多工位夹具或专机改造中，同形式筒夹也可用于夹持小圆棒、销轴、探针等工件，此时内孔公差、接触长度和夹紧力需要按工件表面状态重新评估。若用于重切削，应优先保证夹持长度和锥面接触面积；若用于精加工，则更关注内孔圆度、爪瓣同步收缩和回转跳动。三维结构中还应体现筒夹端部倒角与内孔导入段，这些细节决定刀具快速更换时是否会刮伤柄部，也影响自动化上下料机械手将刀具送入夹头的通过性。

　　从维护角度看，筒夹锥面和内孔的清洁度会直接改变实际夹持状态，切屑进入锥面会造成偏心，油污残留会降低摩擦传扭能力。结构建模把开槽、锥面和内腔表达完整后，工程人员可进一步开展装配间隙检查、夹紧行程校核以及不同柄径下的接触分析，使选型不再停留在外观匹配，而是落实到主轴转速、刀具直径、切削载荷和安装空间的综合判断上。
