ArduinoUNOR4MINIMA开发板结构设计

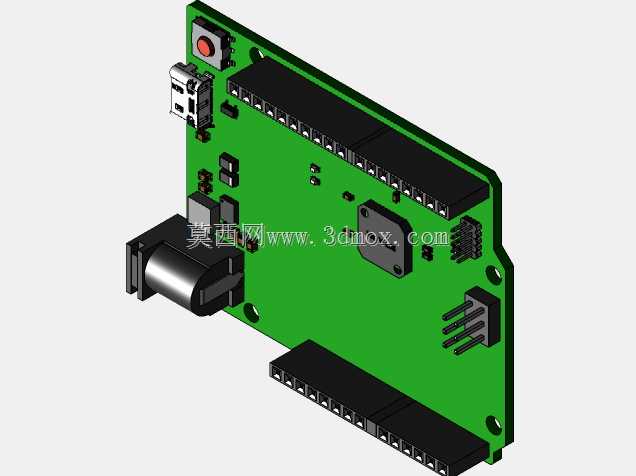

　　做嵌入式开发相关的结构适配时，最常碰到的问题就是开源控制板的安装尺寸不匹配，很多时候拿到的开源资料只有原理图，没有精准的三维结构，做外壳或者设备集成时反复打样调整孔位，浪费不少时间。这次还原的Arduino UNO R4 MINIMA板卡结构，完全从实际PCB板逆向导出，所有结构特征都和实物一一对应，能直接用于设备集成阶段的结构干涉检查、安装位设计、外壳适配等工作。

　　从实际应用场景来看，这款控制板是目前入门级嵌入式开发、小型智能设备原型验证、教学实验装置里用得非常多的核心控制单元，小到桌面级的智能小装置、学生课程设计作品，大到工业现场的小型数据采集节点、简易自动化控制工位，都能看到它的身影。很多做小型非标设备的工程师，在做原型验证阶段都会优先选用这款板卡，一是生态完善，现成的驱动库和示例代码多，能快速验证功能逻辑，二是接口定义沿用了UNO系列的经典布局，之前做的配套扩展板大部分都能直接兼容，不用重新设计转接结构。

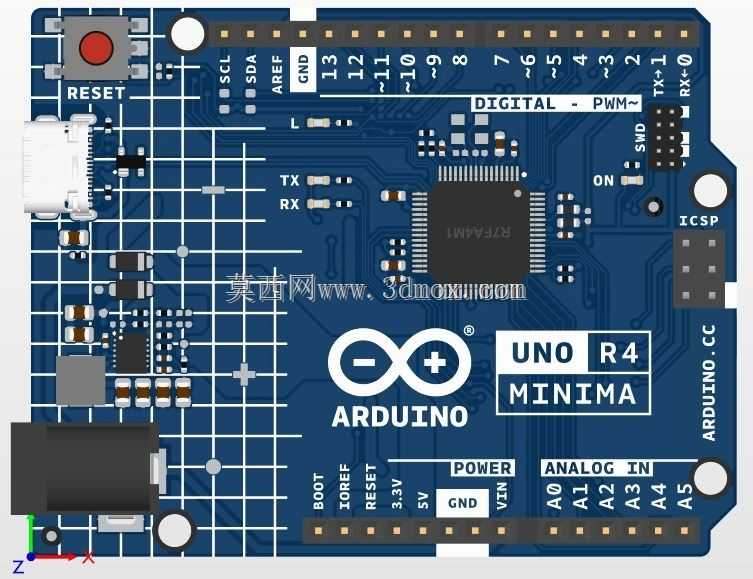

　　板卡的功能特性上，核心控制芯片位于板卡正中位置，周边的电源电路、复位电路、接口电路都按照信号流向做了布局，数字IO接口沿板卡上边缘排布，模拟输入接口沿下边缘排布，电源接口、复位按键、USB下载接口都布置在板卡左侧，ICSP下载接口布置在板卡右上区域，这种经典布局经过多代产品验证，接线时不会出现接口互相遮挡的情况，外接传感器、执行器的时候走线更顺畅。板卡四角预留了标准的安装固定孔，孔径和孔位间距完全符合开源硬件的通用安装规范，不管是固定在亚克力支架、3D打印外壳还是设备内部的安装立柱上，都能直接对齐孔位，不用额外打孔调整。

　　设计思路上，整个结构还原过程优先保证安装边界的准确性，所有接插件的突出高度、接口的开口位置、按键的凸起高度都按照实物尺寸做了1:1还原，比如左侧的USB接口突出板边的长度、DC电源座的外径和插针位置、复位按键的按压行程对应的凸起高度，这些细节如果做不准，在做外壳设计的时候很容易出现接口对不上、按键按不到的问题。板卡上的丝印标识虽然不影响结构装配，但在三维模型里也做了对应位置的还原，方便在装配时快速识别接口方向，不会出现板卡装反的低级错误。

　　外形尺寸方面，板卡整体沿用UNO系列的经典矩形轮廓，长宽尺寸和前代UNO板卡完全一致，厚度方向上，最高的元件是DC电源座和USB接口，其余贴片元件的高度都控制在较低范围，做外壳设计时只要按照最高元件的高度预留内部空间，就不会出现元件顶壳的问题。安装孔的位置距离板边的距离、相邻孔位的中心距都做了精准校核，和市面上售卖的标准UNO外壳、安装支架完全适配，不需要做任何尺寸调整。

　　在做设备集成的时候，用这个三维模型可以提前在装配环境里模拟接线状态，检查外接的杜邦线、传感器排线会不会和周边的结构件产生干涉，也能提前确认板卡安装后，USB接口、电源接口的位置是否方便插拔下载线和电源线，避免设备组装完成后才发现接口被结构件挡住，需要拆改结构的麻烦。对于做教学实验装置的工程师来说，这个模型还能直接用来做实验台的安装位设计，提前排布多块板卡的安装位置，预留足够的接线空间，让实验台的内部走线更规整。

　　很多工程师在做原型开发时，往往只关注电路功能是否正常，忽略了结构安装的细节，等到功能验证完成要做产品化外壳的时候，才发现板卡的接口位置、安装孔位和预先设计的外壳不匹配，不得不重新调整外壳设计，拉长整个项目的开发周期。有了精准的板卡三维模型，在项目初期的结构设计阶段就能把板卡的安装位置、接口避让、固定方式全部确定下来，电路开发和结构开发可以同步推进，大幅缩短整体的开发周期。另外在做扩展板设计的时候，这个模型也能用来核对排针的位置和高度，确保扩展板插接到主控板上之后，不会和板卡上的高位元件产生碰撞，保证扩展板可以平稳插合，接触可靠。
