机加工用内冷却式滚齿工装夹具结构

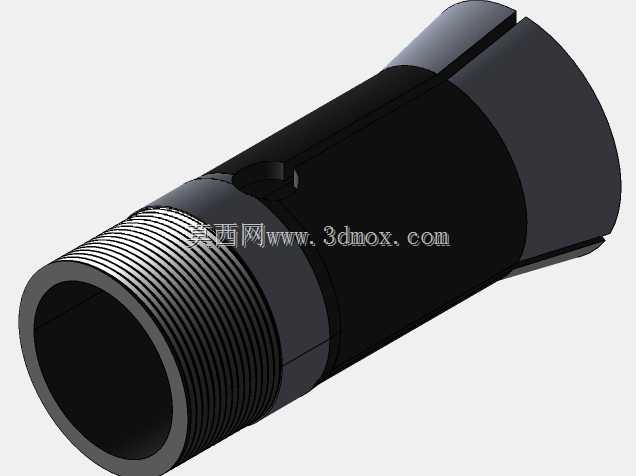

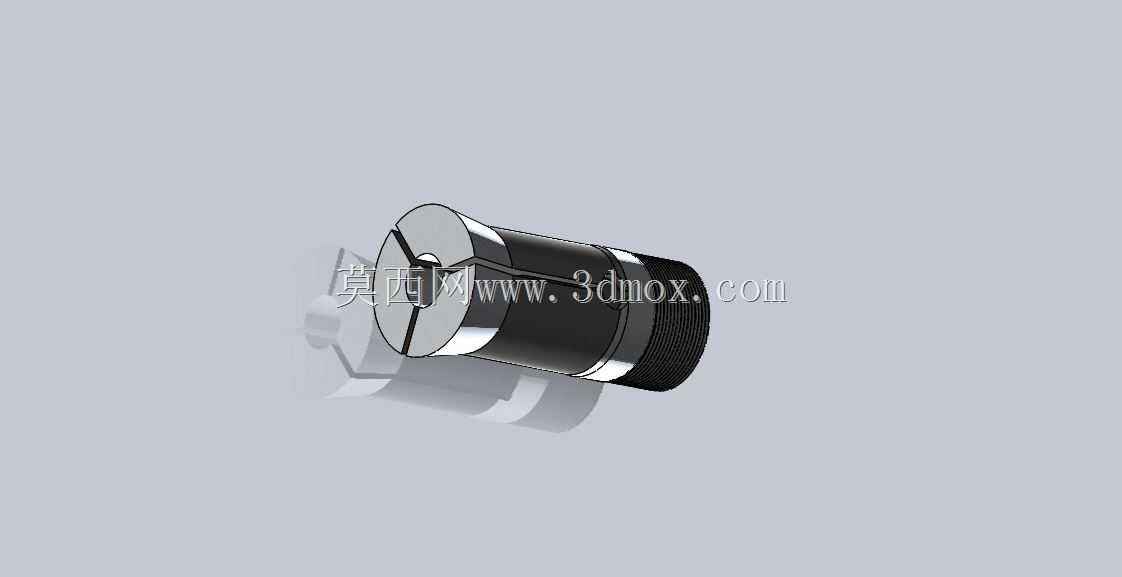

　　在滚齿加工工序中，工件装夹的同轴度、夹持稳定性以及加工过程的冷却效率，直接决定了最终齿形的加工精度、齿面粗糙度以及刀具的连续使用寿命，这款带内冷却通道的滚齿用筒夹式夹具，正是针对中小规格轴类、套类齿轮零件滚齿工序的装夹痛点设计的专用工装部件。从结构形态来看，该部件采用了经典的弹簧筒夹夹持逻辑，主体沿轴向开设多道均匀分布的弹性收缩槽，夹持端做了内锥面适配设计，可在配套拉杆的轴向拉力作用下产生均匀的径向收缩变形，实现对工件定位基准面的无间隙抱紧，避免滚齿切削过程中工件受周向切削力产生的微幅转动或轴向窜动，保证齿向公差、齿距累积偏差稳定控制在工艺要求范围内。不同于普通弹簧筒夹的结构设计，这款夹具体内部集成了环形冷却流道，

　　夹持端对应工件装夹位置的侧壁开有多个径向喷射小孔，在滚削加工过程中，冷却介质可通过夹具体尾部的外接管路进入内部流道，直接从夹持端的小孔喷射到滚刀与工件的切削啮合区域，相比传统的外部喷嘴冷却方式，冷却介质的输送路径更短，喷射位置更精准，能够直接带走齿面切削产生的大量切削热，避免工件因局部温升产生热变形，同时也能更高效地冲除切削区域堆积的铁屑，减少铁屑挤压刮伤已加工齿面的概率，降低滚刀刀齿的磨粒磨损速率。从安装适配边界来看，该夹具体的尾部外螺纹段用于和机床主轴端的连接套配合定位，外圆的同轴度、端面的垂直度均按照精密工装的公差要求设计，安装后整体径向跳动可控制在0.005mm以内，适配常规中小吨位的滚齿机主轴安装接口，

　　可装夹的工件基准直径覆盖常用的小模数齿轮加工范围，弹性槽的分布角度与槽宽经过反复校核，既保证了足够的夹持力，又避免了收缩量过大导致的夹具体疲劳开裂，夹具体的整体长度经过优化，在保证足够的夹持行程与流道布置空间的前提下，尽可能缩短悬伸长度，提升装夹系统的整体刚性，减少高速滚削时的切削振动。在实际生产场景中，这类带内冷却功能的滚齿夹具体，多用于汽车变速箱齿轮、电动工具传动齿轮、精密减速器齿轮等批量零件的滚齿加工工序，相比普通的三爪卡盘装夹或者普通筒夹装夹，不仅装夹效率更高，工件换装时只需控制拉杆的行程即可完成松夹动作，无需反复找正工件同轴度，而且内置的冷却通道能够大幅提升冷却润滑的有效性，在高速滚削、干切滚齿等工艺场景下的适配性更强，

　　能够有效降低滚刀的消耗成本，减少因装夹误差、冷却不足导致的零件报废率。设计过程中，针对夹具体的材料选择也做了适配性考量，主体采用合金弹簧钢整体淬火处理，夹持工作面做了表面硬化处理，硬度控制在合理区间，既保证弹性变形的反复使用寿命，又避免工作面过早磨损导致夹持精度下降，内部冷却流道的转角位置做了圆弧过渡处理，减少冷却介质流动的阻力，同时避免流道尖角位置产生应力集中，提升夹具体在长期交变载荷、冷热交替工况下的结构可靠性，喷射小孔的孔径与角度经过切削仿真验证，确保冷却介质能够准确覆盖滚刀的整个切削啮合区，不会因为夹具自身的结构遮挡影响冷却与冲屑效果。
