ArduinoUNOR4WiFi开发板结构设计

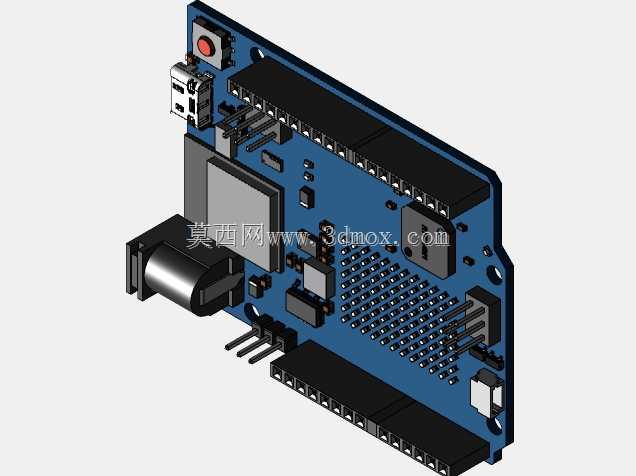

　　这款开发板的结构设计完全围绕嵌入式开发场景的实际使用需求展开，从PCB布局到接口排布都兼顾了原型开发的便利性与量产适配的可行性。在创客项目开发场景中，它可以直接作为小型物联网终端的核心控制单元，无需额外扩展WiFi模块就能完成无线数据传输，适合搭建环境监测节点、小型智能设备控制终端、教学实验平台等场景，省去了外接无线模块的布线麻烦，也减少了外接模块带来的结构干涉问题。

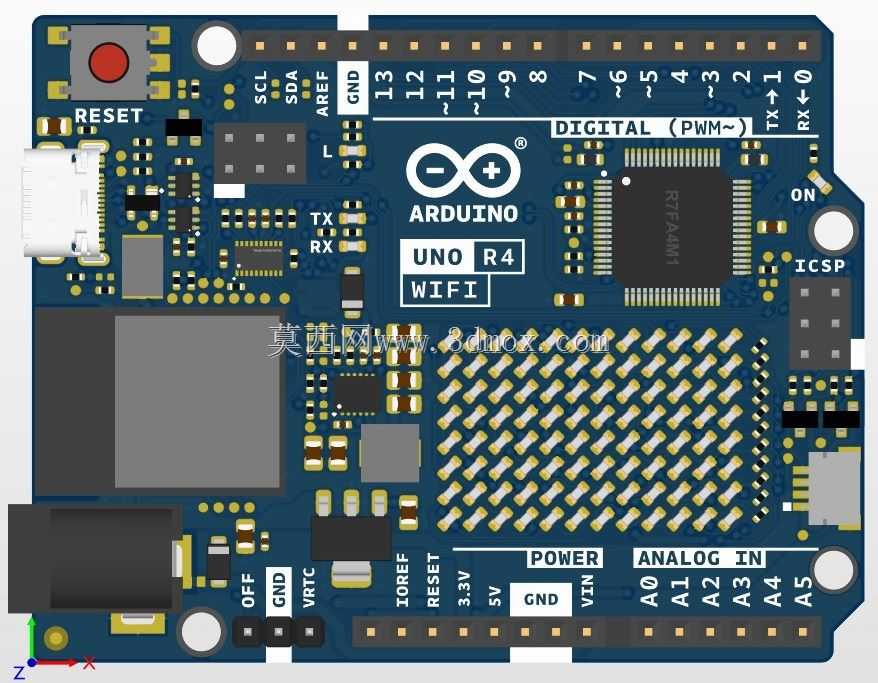

　　从功能特性来看，板载的WiFi模块直接集成在主板PCB上，和主控芯片的走线做了阻抗匹配设计，避免了外接模块常见的信号干扰问题；数字IO口全部沿板边排布，每个引脚都做了清晰的丝印标注，排针间距采用标准2.54mm规格，既可以直接插在面包板上做快速原型验证，也可以通过排针焊接到定制载板上做集成化设备开发。模拟输入引脚单独排布在板侧，和数字端口做了物理分区，接线时不容易出现端口混淆的问题，电源接口同时保留了DC直流座和USBType-C接口，既可以通过USB连接电脑供电烧录程序，也可以通过外接7-12V直流电源独立供电，适配不同开发阶段的供电需求。复位按键布置在板边容易触碰的位置，调试时可以快速复位重启，不需要额外外接复位按钮。

　　设计思路上完全遵循开源硬件的标准化规范，整体外形尺寸和经典UNO系列开发板保持兼容，安装孔位的位置、孔径都和前代产品完全一致，之前适配经典UNO的外壳、扩展板、固定支架都可以直接通用，不需要重新调整结构设计。PCB板的边缘做了圆角处理，避免尖锐边角划伤操作人员，板上的发热元件比如电源稳压芯片、WiFi模块都预留了足够的散热空间，长时间连续运行也不会出现过热降频的问题。元件排布上把高频电路部分和低频IO部分做了分区处理，减少高频信号对模拟采样的干扰，板载的LED指示灯分别对应电源、串口收发、WiFi连接状态，调试时可以直接通过指示灯判断运行状态，不需要额外外接检测设备。

　　安装边界方面，整板长宽尺寸控制在68.6mm*53.4mm的标准范围内，四个安装孔采用直径3.2mm的非金属化孔，孔中心距板边距离保持5mm的安全距离，使用M3螺丝就可以完成固定安装，板上最高的元件是USB接口和DC电源座，整体高度不超过15mm，适配绝大多数通用开发板外壳的内部空间。排针的伸出高度控制在8mm左右，插在面包板上时板底和面包板表面留有2mm左右的间隙，避免板底焊点和面包板金属片接触造成短路。WiFi天线部分做了净空处理，天线区域下方没有铺铜也没有布置金属元件，保证无线信号的收发强度，在开阔环境下的有效传输距离可以满足绝大多数室内物联网项目的需求。

　　在实际教学场景中，这款开发板的结构设计也考虑到了初学者的使用习惯，所有接口的丝印都采用大字号标注，即使是第一次接触嵌入式开发的用户也能快速找到对应引脚，板上的引脚功能标注同时包含了端口号和复用功能，不需要额外查阅引脚手册就能完成基础接线。电源部分做了反接保护设计，即使外接电源正负极接反也不会烧坏板上元件，降低了初学者调试时的硬件损坏风险。在工业级原型验证场景中，板上的所有元件都采用工业级温度范围选型，PCB板厚采用1.6mm标准厚度，抗弯强度满足日常插拔使用的需求，反复插拔排针和USB接口也不会出现PCB变形或者焊盘脱落的问题。
