锤式磨机热处理耐磨叶片结构设计

　　在矿山、建材、固废处理等涉及物料粉碎研磨的生产场景中，锤式磨机是核心的中细碎作业设备，承担着将中等硬度物料破碎至合格出料粒度的任务，而叶片作为锤式磨机内部直接参与物料击打、导流的核心易损部件，其结构合理性、耐磨性能直接决定了设备的连续运行周期与粉碎作业效率。很多现场运维人员都有过类似的经验：同工况下如果叶片结构设计不合理、耐磨性能不达标，往往运行数百小时就会出现磨损变形、安装孔位崩裂的问题，不仅需要频繁停机更换配件，还会导致研磨腔内物料流场紊乱，出现过粉碎或者出料粒度不达标的情况，大幅拉高整条生产线的运维成本。

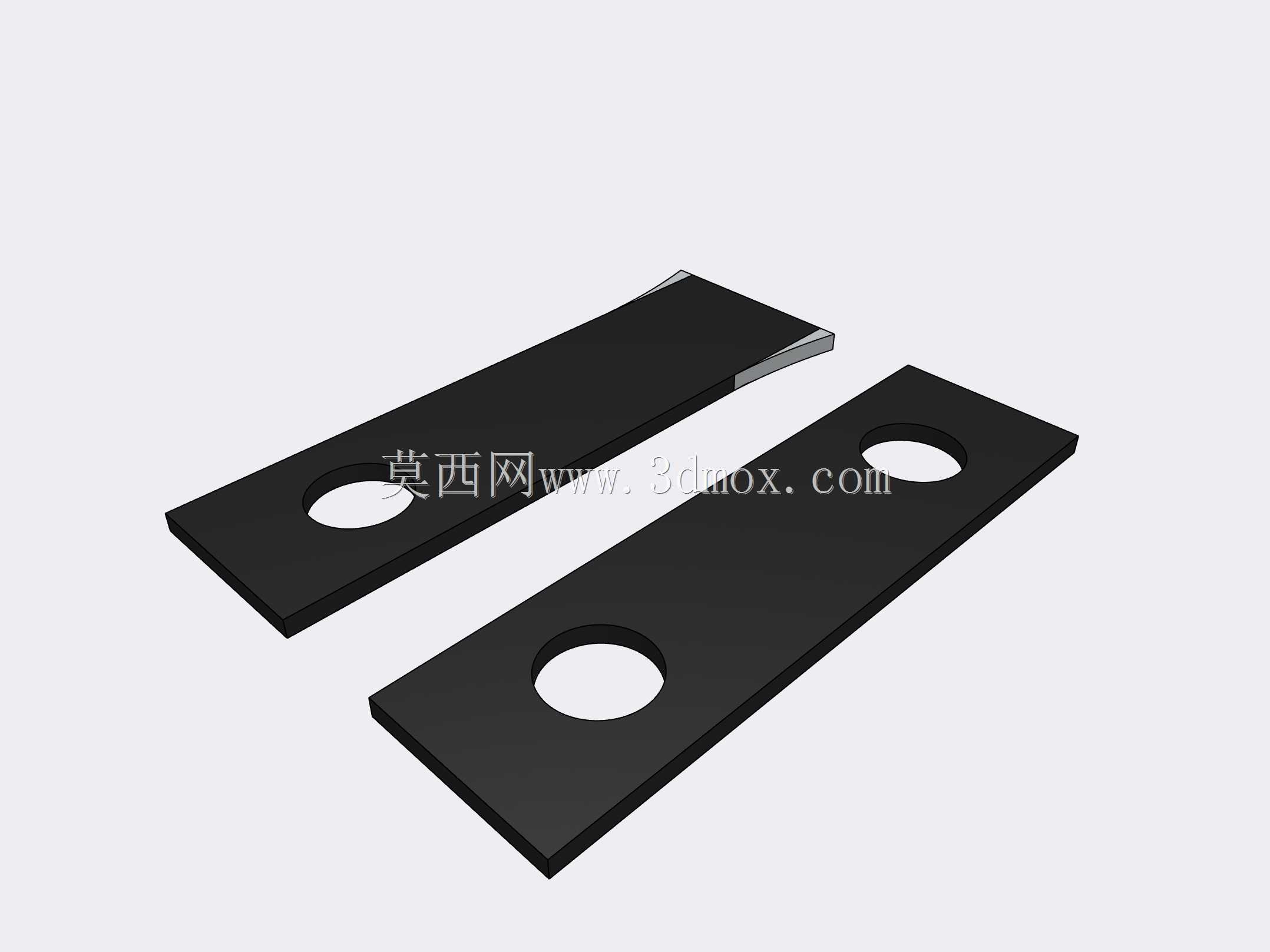

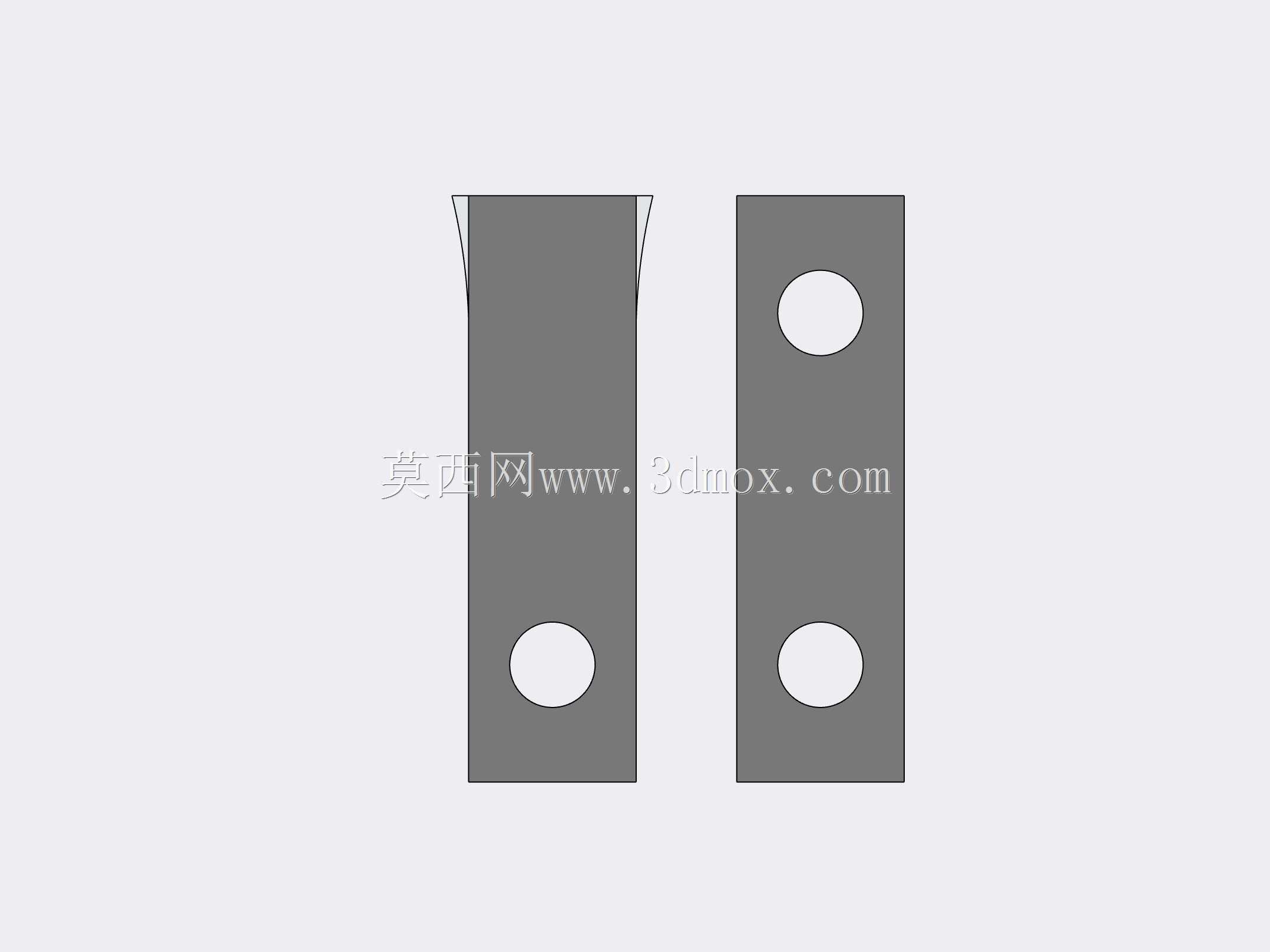

　　这款叶片采用长条形板状主体结构，整体做了适配安装的平直基准面设计，侧边设置了与磨机转子安装座匹配的定位贴合边，安装时可以快速卡入安装位完成定位，无需额外做配磨调整。叶片本体上开设了两个同轴度经过严格校准的圆形安装通孔，孔位边缘做了倒角去应力处理，避免螺栓紧固时出现应力集中导致的孔边开裂问题，双孔固定的结构相比单孔固定能承受更大的冲击载荷，在高速击打物料的过程中不会出现松动移位的情况。叶片的工作边缘做了加厚处理，对应物料直接冲击的区域预留了足够的磨损余量，配合表面热处理工艺，表层硬度可以达到适配高冲击磨损工况的要求，同时基体保留足够的韧性，不会因为高速击打大块物料出现断裂崩飞的安全隐患。

　　从设计思路来看，这款叶片没有采用复杂的异形曲面结构，而是优先考虑了现场更换的通用性与加工制造的便利性，平直的主体结构可以直接采用耐磨钢板切割成型，后续热处理工序的装夹、淬火变形控制难度更低，成品率更高。在安装边界的设计上，两个安装孔的中心距严格匹配主流锤式磨机转子的安装座孔距，叶片的整体厚度、宽度尺寸都控制在原有安装位的容纳范围内，更换时可以直接替换原有同规格叶片，不需要对转子安装座做任何改造，降低了现场更换的技术门槛。实际运行过程中，叶片随转子高速旋转时，一方面会对进入研磨腔的物料产生直接的冲击击打作用，将大块物料击碎，另一方面会带动腔体内的气流形成稳定的流场，将符合粒度要求的物料导流至筛网位置排出，避免合格物料在腔内反复研磨造成的能耗浪费与过粉碎问题。

　　很多现场改造案例中，运维人员往往会忽略叶片的形位公差要求，比如安装孔的同轴度偏差过大、叶片工作面的平面度不达标，安装后会出现转子动平衡失衡的问题，运行时设备振动值超标，不仅会加速轴承、主轴等核心部件的磨损，严重时还会导致设备结构疲劳损坏。这款叶片在设计阶段就对形位公差做了明确约束，安装孔的中心距偏差控制在机械装配要求的合理范围内，叶片整体做了动平衡适配设计，同批次叶片的重量差控制在极小范围内，安装后不需要额外做动平衡校正就能保证设备平稳运行。针对研磨工况下常见的磨粒磨损问题，叶片的热处理工艺采用了表面淬硬的处理方式，工作区域的硬化层深度覆盖了整个磨损余量范围，即使磨损到后期剩余厚度，表层依然保持足够的硬度抵抗物料冲刷，相比普通未做热处理的钢板叶片，使用寿命可以提升数倍，有效减少了停机更换配件的频次。

　　在不同的应用场景中，这款叶片的适配性也有充分考虑，比如针对处理矿石类高硬度物料的工况，叶片的工作边缘可以根据需求堆焊耐磨层进一步提升耐磨性能，而针对处理建筑垃圾、煤块等中低硬度物料的工况，直接采用热处理后的成品叶片就可以满足长期运行的需求。叶片的结构设计也充分考虑了拆装的便利性，双孔固定的结构只需要松开两颗紧固螺栓就可以完成旧叶片的拆卸与新叶片的安装，单人即可完成更换作业，不需要借助大型吊装工具，大幅缩短了停机维护的时间。从流场设计的角度来看，平直的叶片型面在高速旋转时不会产生多余的紊流，腔体内的物料运动轨迹更可控，合格物料的排出效率更高，能有效降低设备的单位产量能耗，在长期连续运行的生产场景中，这种能耗的降低积累下来能产生非常可观的经济效益。
