外螺纹连接式1型连接器密封端盖结构

　　在工业流体管路、气动控制回路以及低压电气接线端口的布设场景里，这类带外螺纹的连接器端盖是很常见的封堵类零件，日常做设备维护、备用接口预留、运输过程端口防护的时候都离不开它。不同于普通的堵头结构，这款端盖是匹配GOST标准螺纹规格的专用配套件，螺纹参数为M10x0.75，属于细牙螺纹范畴，细牙螺纹的螺距更小，螺纹升角更低，自锁性能比普通粗牙螺纹更好，在有小幅振动的设备工况下也不容易出现松脱的问题，能保证封堵位置的密封可靠性。

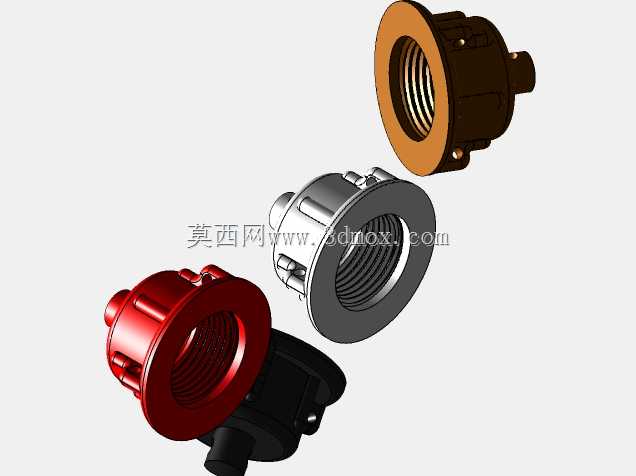

　　从结构设计逻辑来看，这款端盖采用了一体式成型结构，主体分为螺纹连接段、密封承压面和外部操作端三个功能区域。螺纹连接段的长度经过匹配计算，刚好能完全旋入对应连接器的内螺纹孔，不会出现旋入过深顶坏内部构件、或是旋入深度不足导致连接强度不够的问题；密封承压面设计在螺纹根部，是一圈平整的环形贴合面，实际装配时可以配合紫铜垫片或者丁腈橡胶O型圈使用，当端盖旋紧到位后，这个环形面会均匀压在密封垫片上，形成连续的密封环带，阻断端口处的介质泄漏路径，不管是封堵气压回路、低压油路，还是防止外部灰尘、水汽进入电气接线腔，都能满足防护要求。外部操作端做了加宽的法兰式结构，比螺纹段的外径更大，一方面可以作为旋紧时的受力限位，避免端盖整个旋入连接器内部难以取出，另一方面也给扳手或者手动拧紧提供了受力面，不需要在端盖外圆加工复杂的扳手槽，就能实现可靠的拧紧操作，同时加宽的法兰面也能在一定程度上阻挡外部飞溅的液体、粉尘直接接触螺纹啮合位置，减少螺纹锈蚀卡滞的概率。

　　从安装边界尺寸来看，这款端盖的最大外轮廓尺寸控制在适配M10螺纹的合理范围内，法兰端的外径不会超过同规格连接器的外部安装尺寸，在密集排布的连接器组里安装时，不会和相邻的连接器、管路接头产生空间干涉，就算是在安装空间局促的设备面板、阀岛集成位置，也能顺利完成装配。端盖的内部没有多余的复杂型腔，实体结构的强度足够，在常规的0-1.6MPa工作压力范围内，不会因为介质压力作用出现变形、破裂的问题，就算是遇到短时的压力冲击，结构本身的强度冗余也能保证封堵位置不会失效。

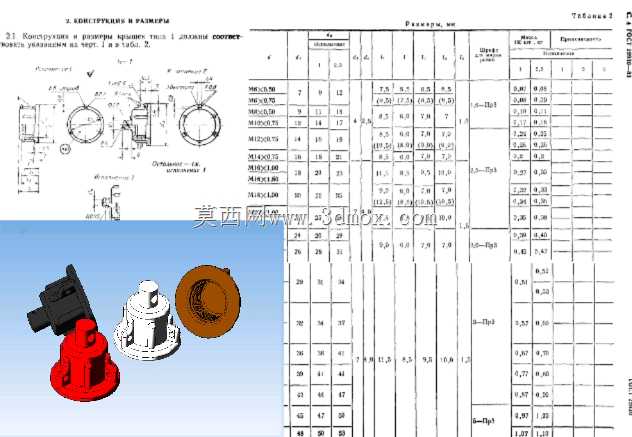

　　实际选型使用的时候，需要注意匹配对应连接器的螺纹标准，这款端盖适配的是GOST 25930-83标准的1型连接器接口，不能随意和其他标准的同公称直径螺纹混装，不同标准的螺纹牙型角、公差配合存在细微差异，混装很容易出现螺纹滑牙、密封失效的问题。装配过程中不需要过大的拧紧力矩，细牙螺纹的啮合本身就有较好的密封性，过大的力矩反而容易导致螺纹牙变形，或是把密封垫片压溃失去弹性，反而影响密封效果，一般用手拧紧后再用扳手带1/4到1/2圈就能达到可靠的密封效果。在日常设备运维中，这类端盖常用来封堵暂时不用的备用接口，比如气动控制回路预留的扩展接口、液压阀块上的备用测压口、电气接线盒上的 unused 进线孔，既可以在设备运行时保证整个回路的密封性，也能在后续需要扩展功能的时候，直接拆下端盖就能连接对应的管路或者线缆，不需要对原有连接器结构做任何改动，能大幅降低现场改造的工作量。另外在设备出厂运输的过程中，给外露的连接器端口装上这类端盖，能避免运输过程中灰尘、铁屑、雨水进入连接器内部，保护内部的密封件、接触件不会被异物损坏，减少设备到现场后的清理、调试工作量。

　　从建模的角度来说，这类零件的建模重点在于螺纹参数的准确性，以及密封面的平面度要求，建模时需要严格对应标准规定的螺纹大径、小径、螺距参数，密封面的位置要和螺纹的起始位置做好尺寸链匹配，保证端盖旋紧到位时密封面刚好能压紧垫片，不会出现垫片压不实或者过度压缩的问题。同时外部操作端的边缘做了小的倒角处理，既可以去除加工时的锐边毛刺，避免装配时划伤操作人员，也能在安装时起到导向作用，让端盖更容易对准螺纹孔，不会因为边缘磕碰损伤螺纹入口。
